800VDC大辩论：当SemiAnalysis说"推迟到2028"，摩根士丹利说"Q4就量产"？

​ 摘要：

2026年6月9-11日，AI电源行业经历了一场罕见的"机构对冲"——SemiAnalysis发布报告称英伟达800VDC方案将推迟至2028年，引发A股电源板块恐慌性抛售；48小时后摩根士丹利发文驳斥，指出台达电子将于Q4向北美CSP量产交付。与此同时，英飞凌发布业界首款24kW SiC BBU参考设计，安森美推出GaNEXUS氮化镓产品组合。一条技术路线的分歧，正在演变为整条供应链的卡位战。本文将从技术、产业、资本三个维度深度拆解这场800VDC大辩论的底层逻辑。

description: 800VDC高压直流供电架构正成为AI数据中心配电的核心技术路径。本文深度分析SemiAnalysis与摩根士丹利关于800VDC时间表的针锋相对，解读英飞凌24kW SiC BBU、安森美GaNEXUS产品组合的技术细节，并探讨台达电子Q4量产背后的供应链格局变化，为电源工程师和半导体从业者提供完整的技术与产业视角。

一、事件全景：48小时内的"多空对决"

2026年6月9日，美国半导体研究机构SemiAnalysis发布了一份引发市场震动的报告。报告的核心结论是：英伟达主推的单端800VDC方案将面临推迟，大规模普及可能要等到2028年以后。

这份报告直接点燃了市场的恐慌情绪。6月10-11日，A股电源概念股出现剧烈调整——麦格米特连续两日跌停，欧陆通同样重挫，中恒电气下跌4.24%。整个AI电源板块在两天内蒸发了数百亿市值。

然而仅仅48小时后，6月11日，摩根士丹利大中华区硬件与半导体团队发布报告，明确驳斥了SemiAnalysis的观点。大摩指出：

"英伟达在台北GTC大会上已明确表示，800VDC技术的研发工作仍在稳步推进，相关电源机柜将于2026年第三季度实现'量产就绪'。"

大摩进一步给出了一个关键增量信息：台达电子有望成为首家量产独立800VDC电源机柜的厂商，预计于2026年第四季度向北美某头部超大规模云服务商交付首批产品。

两份报告、两种结论、两个时间窗口。这不是简单的"谁对谁错"，而是揭示了800VDC产业链中一个被市场忽视的关键分层。

二、技术拆解：800VDC到底在解决什么问题？

要理解这场辩论的本质，必须先回到技术层面。

2.1 传统供电架构的物理极限

当前AI数据中心的主流配电架构是54V低压直流。这个电压等级在GB200时代（单机柜约100kW）已经接近其物理极限。原因很简单：

功率损耗 P_loss = I² × R

当单机柜功率从100kW跃升至Rubin Ultra的600kW时，如果继续采用54V配电：

电流将从约1850A飙升至约11,100A

铜缆截面积需要增加约6倍

标准机柜的承载能力和热容限将被彻底突破

这就是为什么英伟达在2025年5月发布的《800VDC Architecture for Next-Generation AI Infrastructure》白皮书中明确指出：800VDC不是"是否"的问题，而是"何时"的问题。

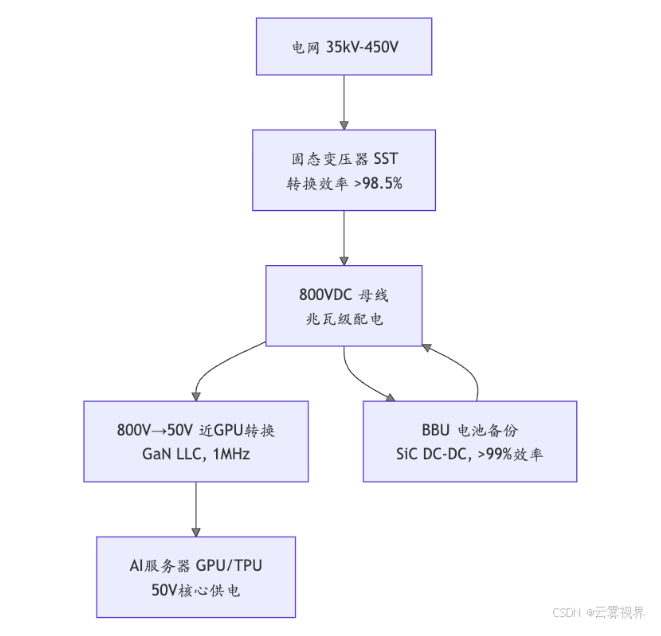

2.2 800VDC的架构层级

英伟达的800VDC架构并非简单的"提高电压"，而是一个完整的多级配电体系：

关键层级解析：

2.3 ±400VDC vs 800VDC：两条路线的本质差异

SemiAnalysis报告中一个被广泛忽视的关键点：±400VDC方案的进度完全没有受影响。

这两条路线服务于不同的场景：

±400VDC：由云厂商自主推动，主要配套自研ASIC（如Google TPU、AWS Trainium），预计2026年末开始接单，2027年Q1量产

800VDC：由英伟达主导，面向Rubin Ultra及Feynman等超高功耗GPU平台，整柜功耗突破600kW

±400VDC 适用场景：
├── 云厂商自研ASIC部署
├── 单机柜 200-400kW
└── 2026年末接单，2027年Q1量产
800VDC 适用场景：
├── 英伟达Rubin Ultra / Feynman
├── 单机柜 600kW+
└── 2026年Q3量产就绪，2027年量产

两者描述的是产业链的不同节点，而非同一事实的两种版本。

三、产业动态：三大厂商同步加码，没有人在这场辩论中"等结果"

3.1 英飞凌：业界首款24kW SiC BBU参考设计

就在SemiAnalysis报告发布的前一天（2026年6月8日），英飞凌正式发布了一款24kW电池备份单元（BBU）DC-DC参考设计。这是业内首款可直接在电池组与800V直流母线之间运行的解决方案。

核心参数：

技术亮点分析：

① 多相非隔离架构的巧妙设计

该参考设计采用堆叠、交错和耦合的升压（Boost）与降压（Buck）级，无需依赖飞跨电容便能直接减小磁性元件体积。放电回路的一个桥臂被复用于充电，实现全运行范围内的零电压开关（ZVS）。

传统Buck-Boost架构：
  充电回路：独立桥臂 → 独立磁性元件
  放电回路：独立桥臂 → 独立磁性元件
  总元件数：N
英飞凌方案：
  充电/放电：共享桥臂 → 共享磁性元件
  总元件数：~0.6N（减少约40%）

② SiC器件的关键作用

650V CoolSiC MOSFET IMT65R033M2H是该方案的核心。其极低的导通损耗和开关损耗使转换效率超过99%，在电网波动或断电工况下，可在高压直流母线和电池之间快速转换能量。

关键特性：

650V击穿电压耐受力

稳定体二极管

175°C结温额定值

.XT封装技术（提升热循环可靠性）

高度一致的阈值电压Vgs(th)，简化多相设计

③ 为什么BBU对800VDC至关重要？

在800VDC架构中，BBU不再是"可选配件"，而是"核心基础设施"。原因：

AI服务器负载波动剧烈（训练/推理模式切换可在毫秒级完成）

电网异常时，BBU需在微秒级完成能量切换

800V母线电压高，传统低压BBU无法直接接入

英飞凌这款24kW BBU直接解决了这三个痛点。

3.2 安森美：GaNEXUS氮化镓产品组合正式采样

2026年6月9日，安森美宣布推出GaNEXUS™氮化镓功率产品组合，初始产品覆盖40V-650V电压范围，包括650V GaNEXUS Smart（集成保护功能的GaN FET）。

关键性能指标：

中低压系统（AI服务器48V IBC、BBU、电机驱动）：

高压系统（AI电源架、HV DC-DC、PFC、LLC）：

安森美GaNEXUS的战略意义在于：它填补了SiC和硅之间的性能空白。 在800VDC架构中：

SiC适合高压侧（800V母线、BBU）

GaN适合中压侧（800V→50V近GPU转换、LLC谐振）

硅适合低压侧（50V→核心DrMOS）

安森美同时拥有Si（硅）、EliteSiC和GaNEXUS三条产品线，这意味着它可能是唯一能为800VDC全供电链提供器件的厂商。

3.3 台达电子：Q4首量产，毛利率冲击60%

摩根士丹利报告中最受关注的增量信息是台达电子的量产时间表：

"台达电子有望成为首家量产独立800VDC电源机柜的厂商，预计于2026年第四季度向北美某头部超大规模云服务商交付首批产品。"

台达的竞争优势来自其代差策略：

传统电源阶段（2020-2024）：
├── 拼替换、低毛利（~15-20%）
└── 红海竞争、价格战
中期阶段（2025-2026）：
├── 独家高规格新品、定价权
├── AI电源单品毛利冲击60%
└── 全公司毛利向40%+抬升
远期阶段（2027+）：
├── 高毛利业务营收占比持续扩张
├── 业绩、毛利、股价三位一体上行
└── 行业定价权确立

中国大陆厂商方面，麦格米特是最早通过英伟达高功率服务器电源（5.5kW级）认证的A股标的，目前正与数家北美头部云厂商进行新一代产品定制开发送测。科士达计划于2026年Q2-Q3推出800V HVDC产品。

四、资本视角：为什么两份报告会导致股价剧震？

4.1 预期定价 vs 业绩兑现

AI电源板块的估值逻辑有一个核心特征：业绩兑现永远滞后于股价。

时间线：
2026.Q2 ─── 英伟达发布800VDC白皮书 ─── 股价启动
2026.Q3 ─── 电源机柜"量产就绪" ─── 估值抬升
2026.Q4 ─── 台达首批交付 ─── 预期验证
2027.Q1 ─── ±400VDC量产 ─── 业绩开始兑现
2027.Q3 ─── Rubin Ultra量产 ─── 大规模放量

4.2 SemiAnalysis vs 摩根士丹利：谁更准确？

从产业调研的角度，两份报告各有其信息源优势：

最可能的真相： 两者都不完全错误。800VDC在Rubin基础版上确实不需要（SemiAnalysis正确），但电源机柜的研发和量产准备确实在推进（摩根士丹利正确）。±400VDC和800VDC将长期并行（SemiAnalysis正确），台达Q4确实可能交付首批产品（摩根士丹利正确）。

4.3 中国大陆HVDC市场格局

五、工程师视角：800VDC时代需要掌握哪些新技能？

5.1 电力电子工程师的技能树升级

800VDC架构对电源工程师提出了全新的技术要求：

传统技能（400VAC/54VDC时代）：
├── 工频变压器设计
├── 低压MOSFET驱动
├── 传统UPS拓扑
└── 风冷热管理
新技能（800VDC时代）：
├── 高频磁性元件设计（1MHz+）
├── SiC/GaN器件驱动与保护
├── 多相交错LLC谐振
├── 固态变压器（SST）
├── 高压BBU双向DC-DC
├── ZVS/ZCS软开关
├── 液冷热管理
└── EMI/EMC高压设计

5.2 关键设计挑战

① 高dv/dt带来的EMI挑战

SiC和GaN的开关速度远超硅器件，dv/dt可达50-100V/ns。这带来了严重的共模噪声问题，需要全新的EMI滤波设计方法。

② 高压安全与UL认证

800VDC的安全标准仍在制定中。UL认证周期通常需要6-12个月，这是新产品上市的关键瓶颈。

③ 热管理与液冷集成

单机柜600kW的热密度，传统风冷已无法应对。冷板液冷、浸没式液冷与供电系统的集成设计成为新课题。

5.3 人才市场信号

从猎头视角观察，800VDC产业链正在催生一批高薪岗位：

六、总结：800VDC不是"是否"的问题，而是"谁先卡位"的问题

回到本文的核心问题：SemiAnalysis和摩根士丹利，谁在说谎？

答案是：都没有说谎，他们描述的是同一场变革的不同侧面。

SemiAnalysis关注的是终端需求侧：Rubin基础版不需要800VDC，大规模放量确实要等Rubin Ultra（2027下半年-2028）

摩根士丹利关注的是供应链侧：电源机柜的研发和量产准备在推进，台达Q4交付是大概率事件

而英飞凌24kW SiC BBU和安森美GaNEXUS的同步发布，则揭示了一个更深层的信号：头部功率半导体厂商没有人在这场辩论中"等结果"，他们已经在用真金白银押注800VDC的未来。

对于电源工程师和半导体从业者而言，这场辩论最有价值的启示不是"800VDC什么时候普及"，而是"在800VDC普及之前，谁先掌握了关键技能、谁先进入了核心供应链"。

因为当技术变革的浪潮真正到来时，最先被淹没的从来不是"判断错误"的人，而是"没有准备"的人。

附录：关键数据汇总

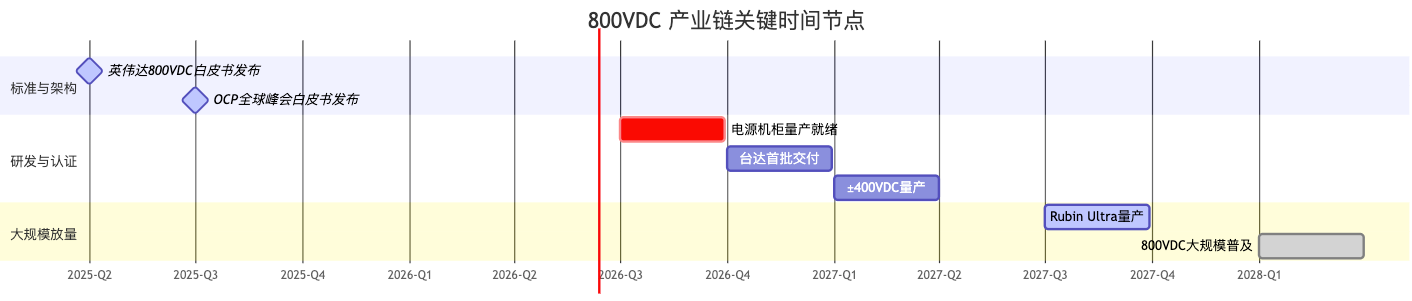

800VDC产业链关键时间节点

关键厂商产品对比

​
