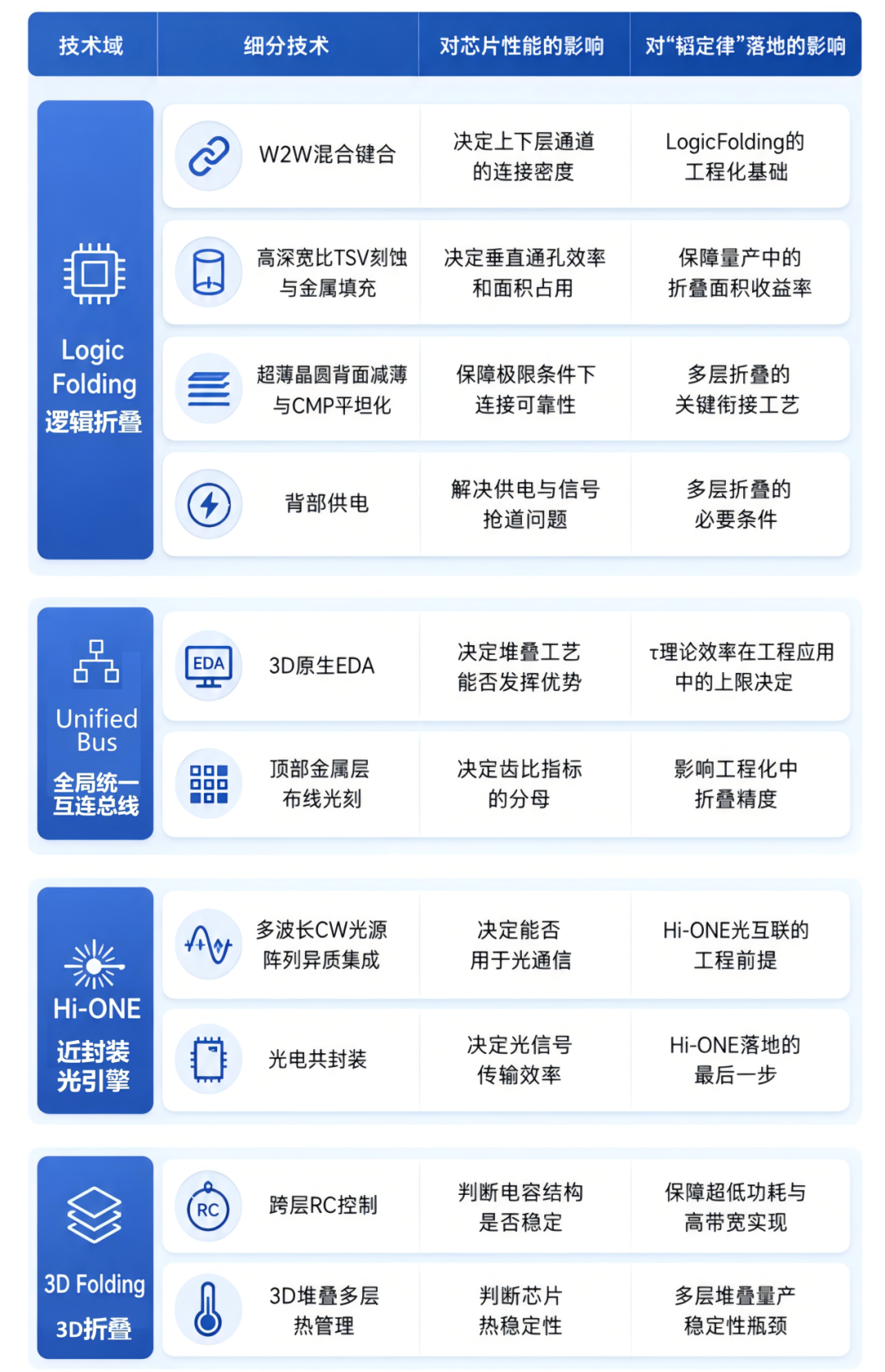

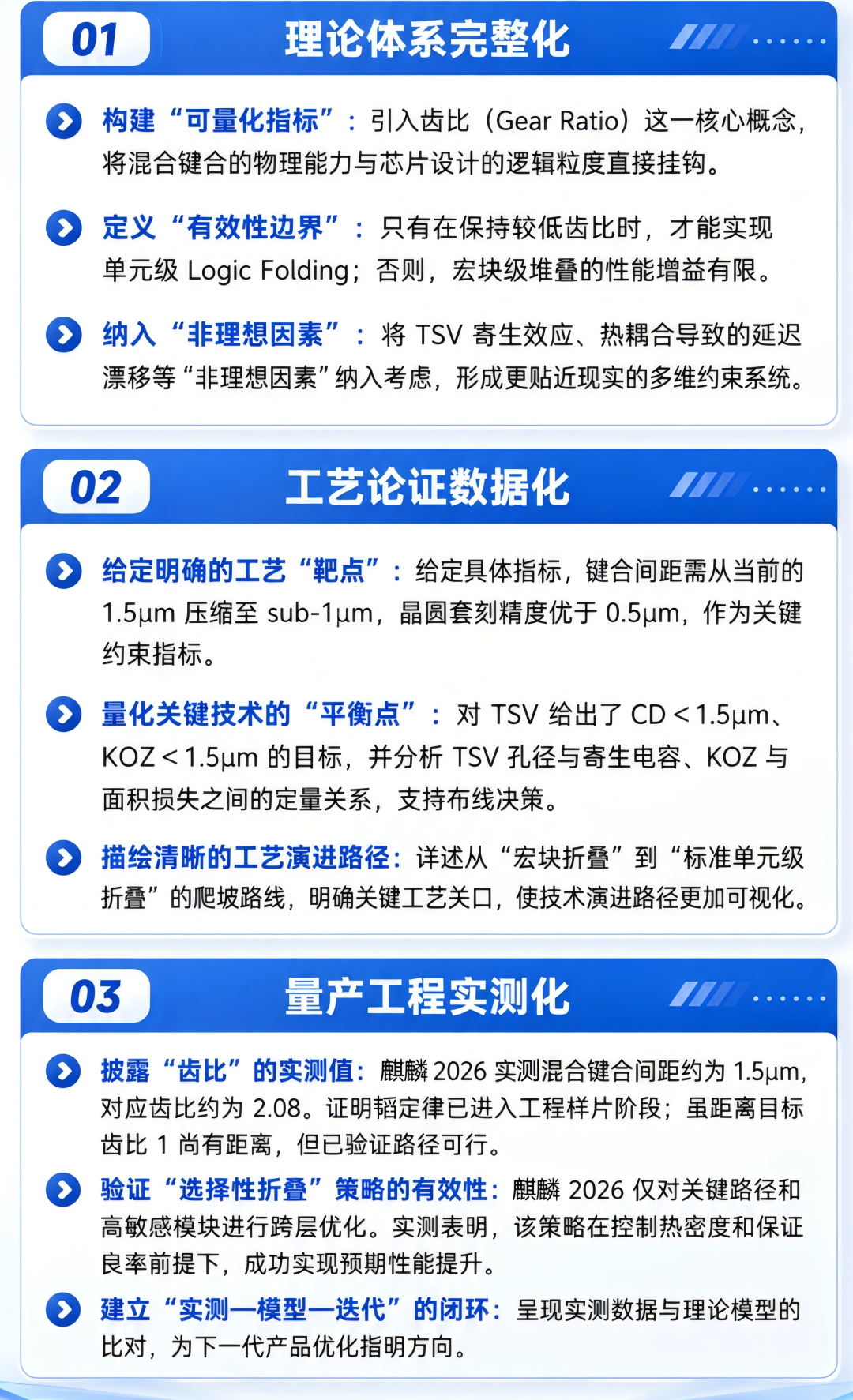

01、三大核心升级
02、10项关键技术拆解
W2W混合键合技术无疑是决定“韬定律”能否实现的关键环节，是LogicFolding架构能否发挥优势的核心物理基础。键合间距进一步微缩，齿比就向理想值逼近一步，LogicFolding就能加速实现“宏块级离散优化”转向“单元级连续优化”。当混合键合间距进一步接近顶层金属间距时，上下有源层才更有可能被EDA工具视为连续设计实体，从而减少接口布线，τ缩放的理论收益才开始兑现。
高深宽比TSV刻蚀与金属填充
高深宽比TSV刻蚀与金属填充技术，是决定“韬定律”折叠后面积收益能否兑现的关键工艺保障。TSV孔径微缩能够释放更多面积给逻辑电路，逻辑折叠带来的密度优势才不会在垂直通路上被白白消耗。此外，通孔的金属填充工艺直接影响到信号传输的电阻与热机械可靠性，进而决定了多层折叠后芯片能否在真实工况下稳定运行，填充不良导致的空洞或应力集中，轻则增加功耗延迟，重则导致器件失效，使τ缩放的理论收益在量产环节功亏一篑。
超薄晶圆背面减薄与CMP平坦化
超薄晶圆背面减薄与CMP平坦化技术，是连接混合键合与背面供电的桥梁工艺，决定着“韬定律”多层折叠结构能否在物理层面完整导通。随着减薄厚度持续降低，TSV通孔露出的一致性就会提升，背面供电网络的接触可靠性也随之增强。此外，还追求在目标厚度下同时控制厚度均匀性、晶圆翘曲、表面粗糙度和TSV露出一致性。若减薄和CMP控制不足，将影响后续金属沉积、背面供电连接和键合界面可靠性，进而削弱多层折叠结构的电源完整性和互连良率。
背部供电
背面供电技术决定着LogicFolding能否从两层走向多层。供电线路每从正面移出一层，信号布线资源就多释放一层，折叠层数就有了向上叠加的空间。当电源网络完全转移至晶圆背面、正面金属层全部用于跨层信号互连时，LogicFolding的密度天花板将被真正打破。否则正面供电与信号抢道的困局将始终限制折叠层数的扩展，使τ缩放的多层收益在布线拥塞中被逐渐稀释，多层折叠的收益将被削弱。
3D原生EDA
3D原生EDA布局布线工具，是“韬定律”能真正实现“系统集成”目标的源头与核心。只有适配的3D EDA工具才能让芯片面积、时序、功耗在一个系统维度得到最优化设计，齿比的物理意义才能凸显出来。当EDA工具能将上下层晶圆视为同一设计实体的连续金属层时，τ缩放的理论最大值才能在流片中逼近。否则，即便混合键合和TSV工艺达到较高水平，设计端仍可能停留在宏块级拆分，难以充分释放τ缩放的架构收益。
顶部金属层布线光刻
顶部金属层布线光刻技术，是锁定“韬定律”齿比精度的标尺工艺，决定着混合键合的物理能力有多少能被设计端真正利用。当前顶层金属间距约为720nm，麒麟2026的混合键合间距约为1.5μm，后续需要继续降低二者齿比，使跨层连接更接近连续布线层，这样上下层之间的信号密度才能真正匹配。否则，即便键合间距做得再小，粗放的顶层金属也会成为信号通路的瓶颈，使τ缩放的效率提升无法完整传递到封装界面。
多波长CW光源阵列异质集成
多波长CW光源阵列异质集成技术，是“韬定律”从电互连走向光互连的起点，决定着Hi-ONE光总线能否承载跨层数据搬运。当多路窄线宽CW激光器可靠集成在硅光芯片上，波长间隔稳定控制在纳米级时，Hi-ONE才能在功耗不显著增加的条件下提供远超电总线的带宽。否则，光互连的能效优势将被额外功耗和集成复杂度抵消，使τ缩放追求的“用光替电”沦为纸上谈兵，无法在量产中兑现。
光电共封装
光电共封装技术是“韬定律”Hi-ONE光总线从芯片内部走向封装界面的“最后一公里”，决定着光互连的能效优势能否在系统级完整保留。随着光引擎与计算芯片的间距缩短，光信号的传输损耗将显著降低。当光收发器与ASIC通过共封装基板直接互联，光电转换路径压缩至毫米级时，Hi-ONE的带宽优势才可能在功耗预算内完整兑现。否则，分离封装导致的光电互连损耗将抵消光互连本身的节能效果，使τ缩放追求的系统级能效改善在封装环节被大幅稀释。
跨层RC控制
跨层RC控制技术，是“韬定律”τ分层时空仿真的数据根基。混合键合界面、TSV通孔、背面供电网络等三维结构引入的寄生电阻与电容，必须被精确提取并纳入跨层信号延迟计算模型。当RC提取模型能覆盖从键合界面到顶层金属的全路径寄生参数，并通过实测数据完成校准时，仿真值与量产实测的偏差才可能被控制在误差范围以内。
