晨控CK-FR09-EIP与基恩士KVX520系列PLC配置EtherNet/IP通讯连接手册

CK-FR09-EIP是一款基于射频识别技术的高频RFID标签读卡器，比常规读卡器具有更远的识别距离，射频功率可调，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。

本期围绕着CK-FR09系列EtherNetIP协议与基恩士KV STUDIO软件通讯组态问题：

准备阶段

RFID读写器：CK-FR09系列

PLC软件：KV STUDIO

PLC：基恩士KV-X520

交换机：标准交换机

修改设备IP地址

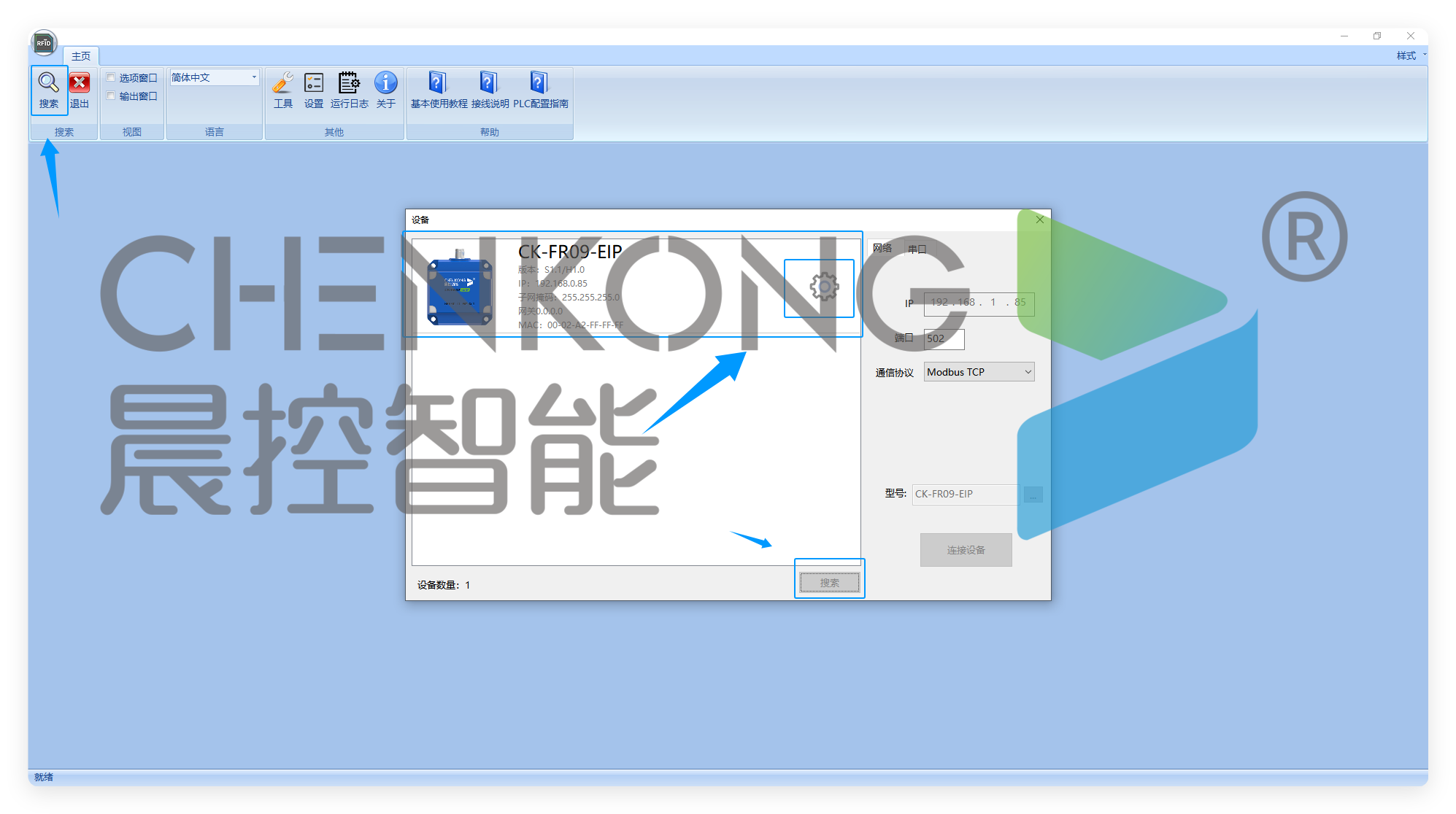

打开配置软件搜索设备

点击齿轮修改IP地址，点击确定保存，重新搜索确定

配置设备参数

搜索设备后，双击连接

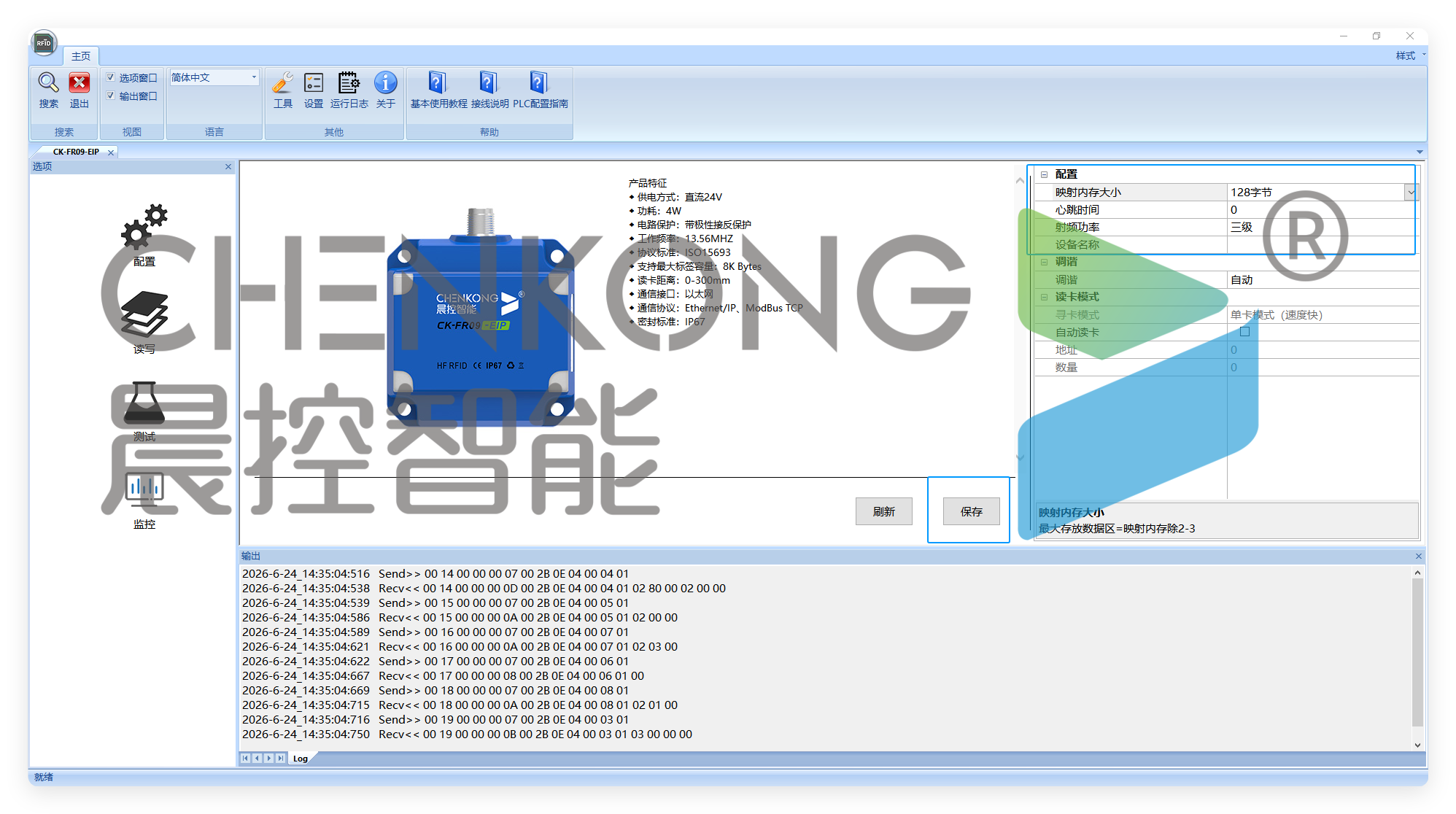

在配置页面，修改映射内存为128字节，点击保存，断电重启激活

进入配置页面

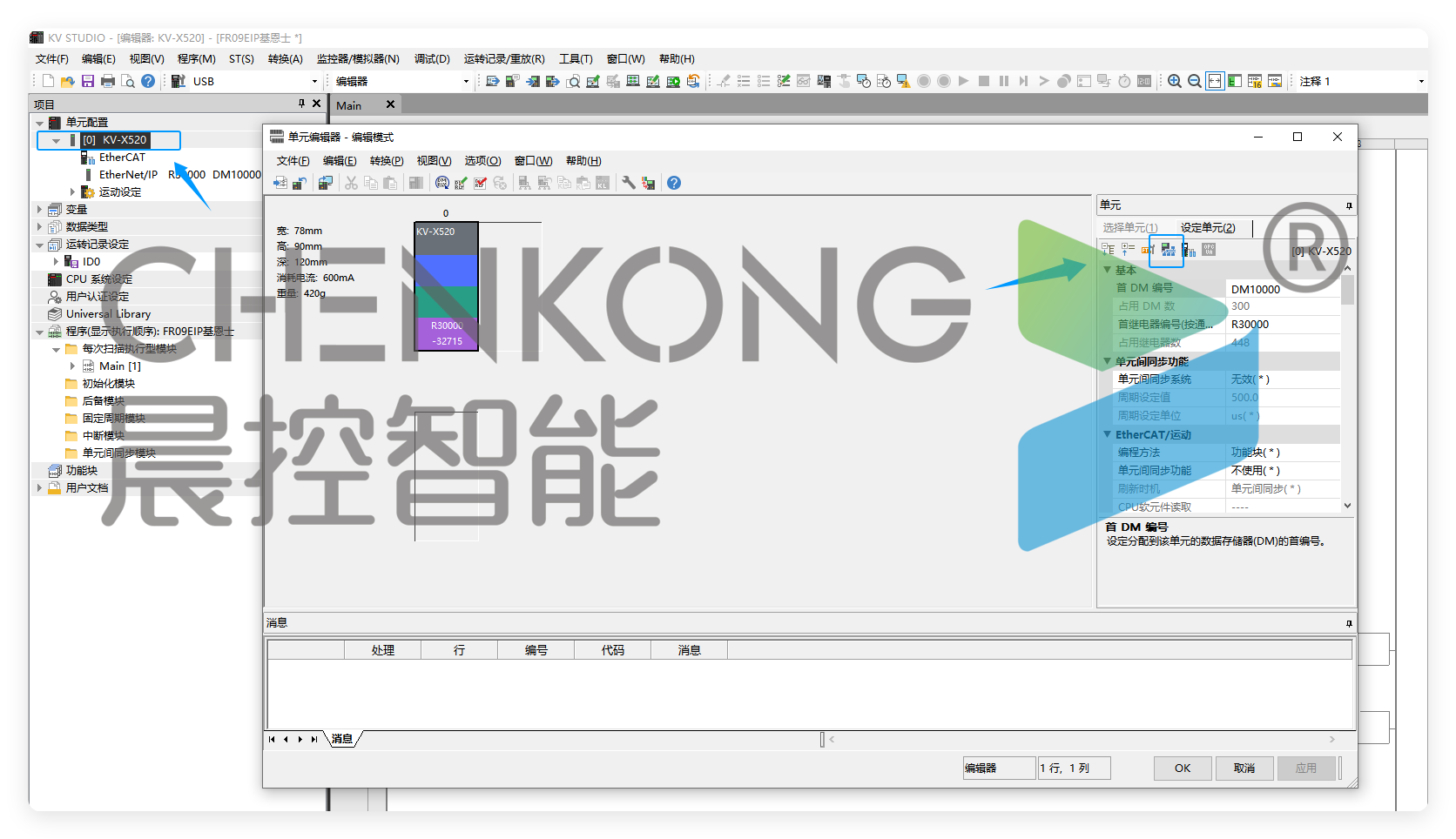

打开PLC软件，在单元配置页面中进入EIP配置

添加配置

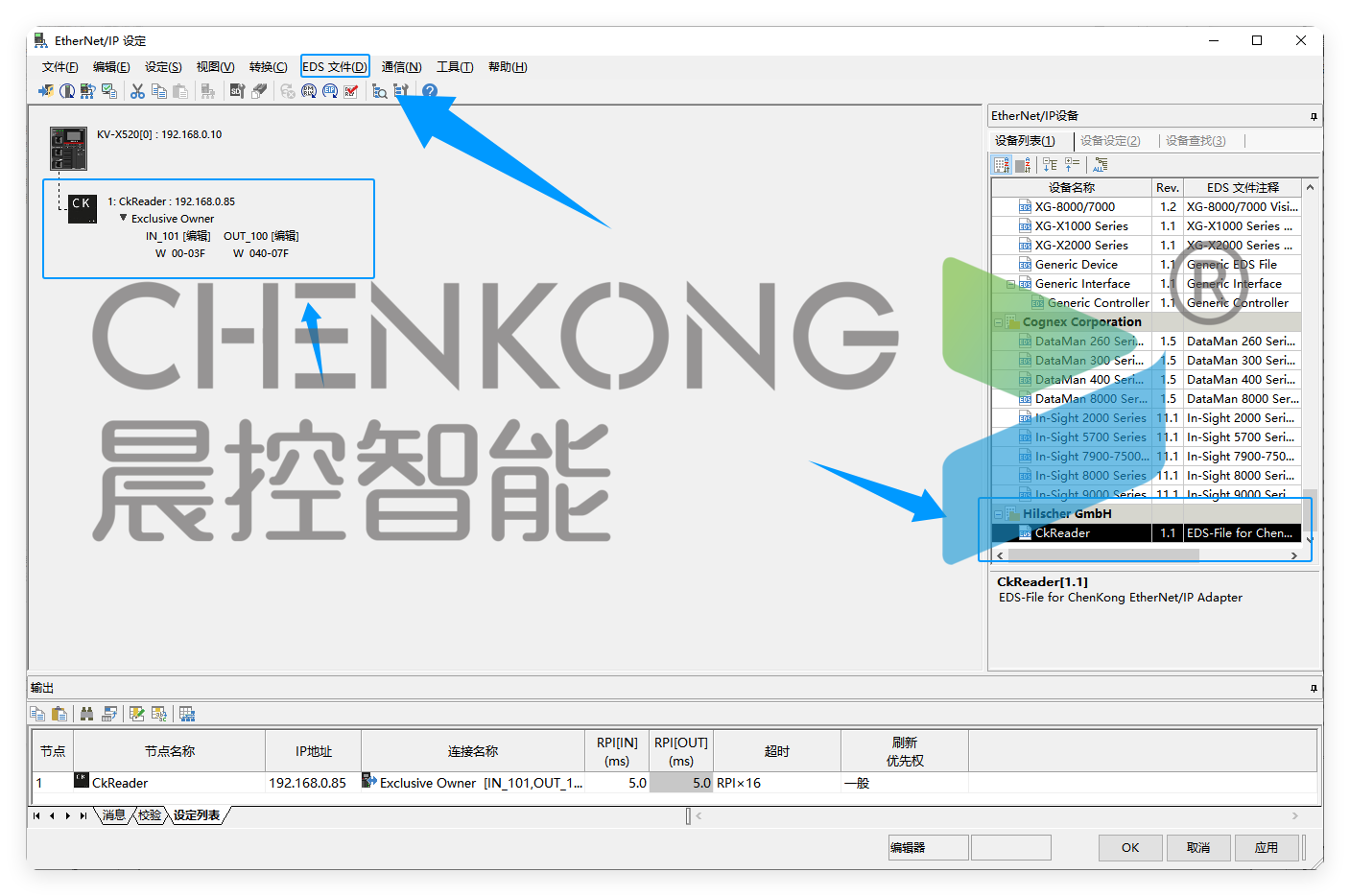

在EDS文件中添加设备文件

如何在EtherNet/IP设备中选择设备添加到配置

配置设备

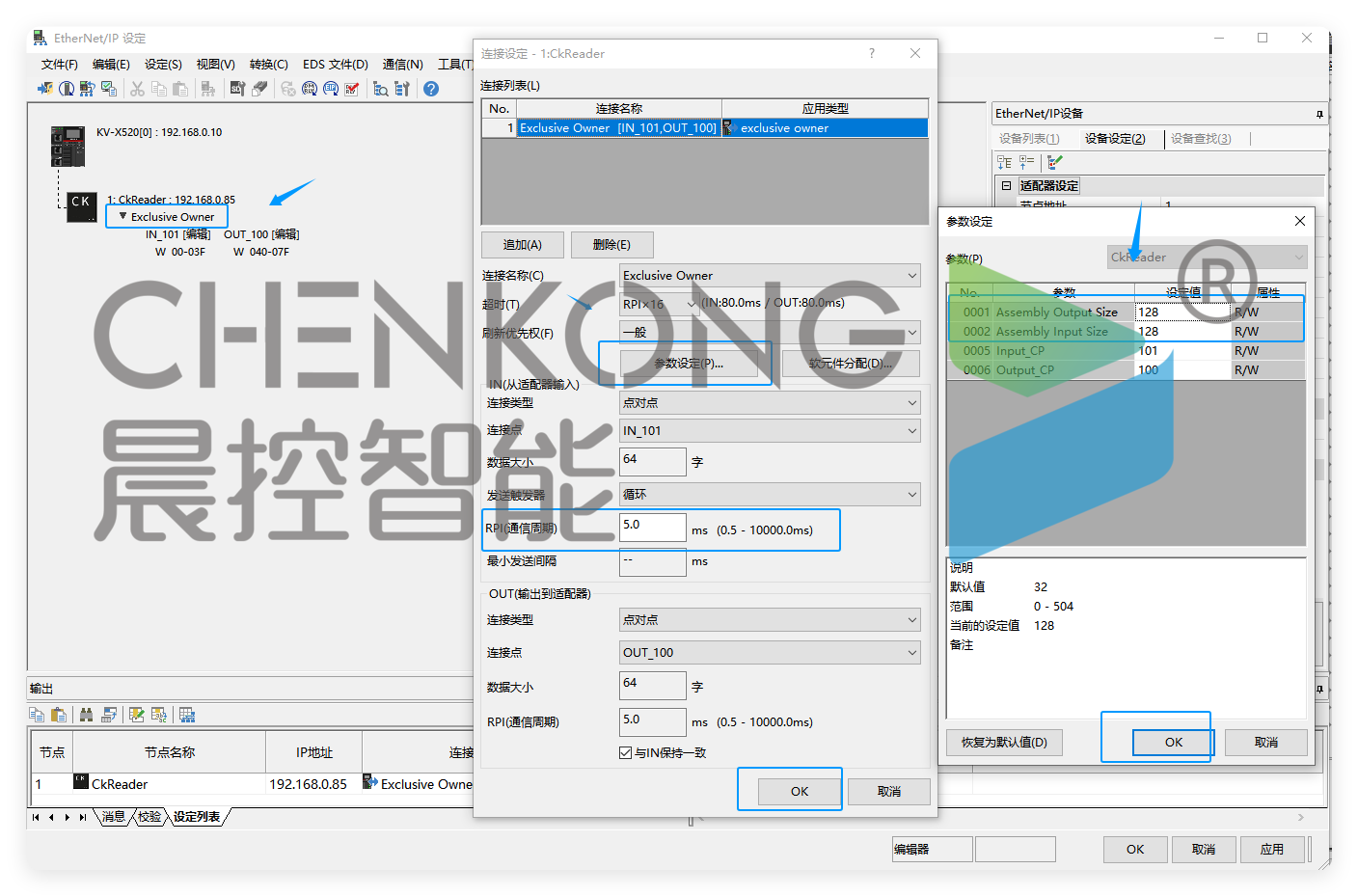

打开设备配置页面，参数设置中设置设备映射内存（配置软件设置了128，填128）

（PRI周期相关通讯速度：越低越快）

设置完成后，应用保存设置，然后下载配置到plc完成连接
