英集芯IP6805S是适用于无线充电底座、蓝牙耳机、智能手表的无线充电方案的无线充电发射端控制SOC芯片。支持WPC Qi标准，适配A11或A11a线圈。最大5W额定功率，工作频率范围110kHz~205kHz，调节步长0.25kHz。支持低至5V/500mA普通USB适配器供电，自动适配电源负载能力。内置NMOS全桥功率 MOS、半桥驱动、电压+电流双路ASK解调，外围只需少量阻容+线圈，PCB面积小、BOM成本低。ESOP8封装，体积小巧，适合小型化产品设计。
一、高集成设计，打造精简BOM方案

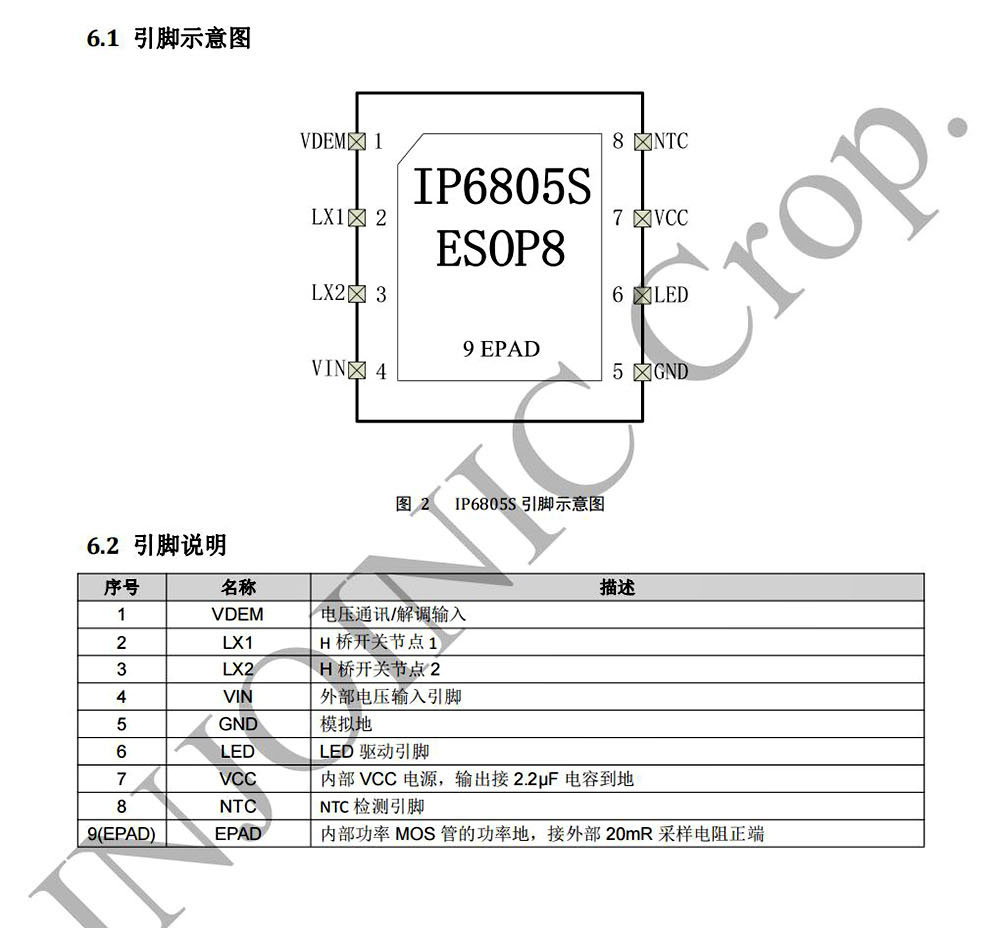

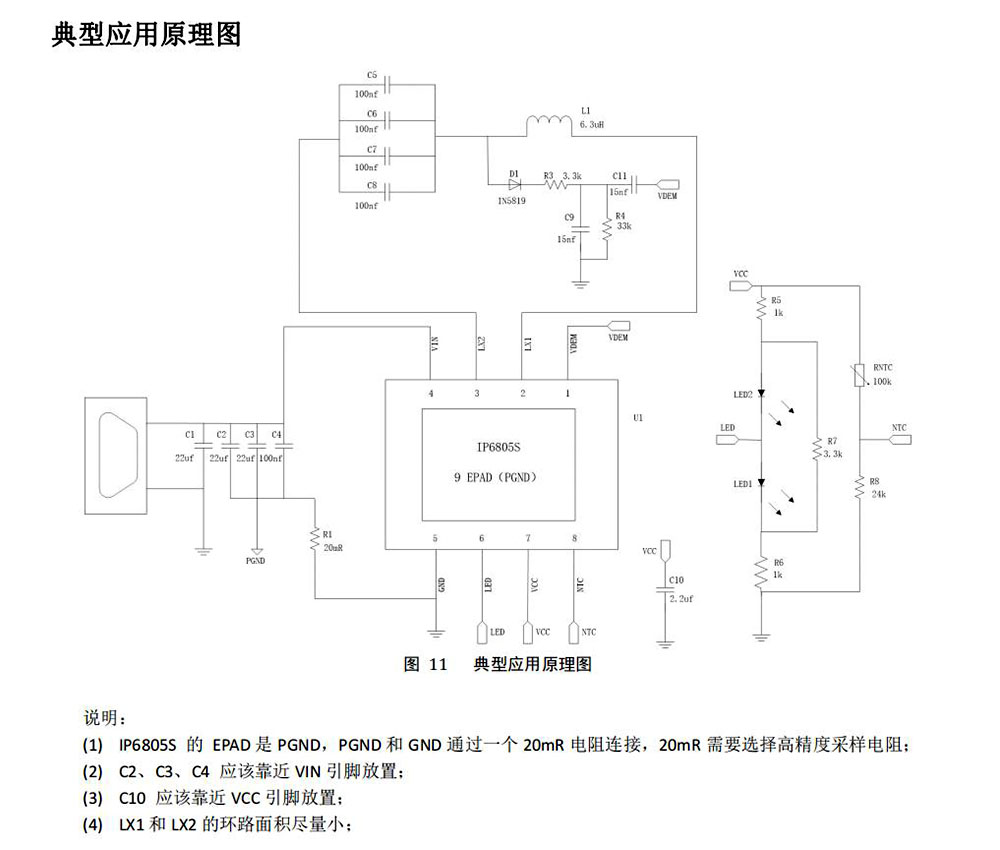

IP6805S采用ESOP8封装，芯片尺寸仅为7.3mm×5.1mm×1.9mm，在这方寸之间集成了全桥驱动电路、功率MOS管、电压/电流两路ASK解调模块以及成熟的PID功率调控算法。相比传统无线充电方案，它将外部元件需求明显缩减，BOM清单数量减少超过60%，PCB布局面积降低50%，终端产品的整体物料成本可下降30%。基于该芯片搭建的无线充电底座方案，外围仅需搭配8颗阻容元件和1颗LED灯，即可实现完整的Qi协议兼容功能，不仅明显简化了电路设计，更将终端产品的开发周期从传统的6个月缩短至2个月左右，帮助制造商快速响应市场需求，缩短新品上市时间。
二、智能调控，兼顾效率与场景兼容性
针对不同设备的功率需求差异，IP6805S搭载了自适应充电电流调节（DPM）技术，可实时监测接收端的反馈数据，动态调整PWM频率，其频率调节范围覆盖110kHz~205kHz，调节步长精细至0.25kHz，能够灵活适配A11或A11a线圈的不同设计。在5V/1A的常规输入条件下，该芯片的充电效率可超过80%，相比传统方案效率提升15%，而待机功耗仅约4mA，实现了高效能与低功耗的平衡。
同时，IP6805S对电源环境的适配能力十分突出，支持低至5V/500mA的充电器输入，无需依赖大电流电源适配器，就能在各类低功耗供电场景下稳定工作，良好适配移动电源内置无线充、小型便携充电座等对输入功率有严格限制的产品。芯片还内置两路独立的LED驱动接口，可直观展示充电中、充满、异常等不同工作状态，为用户提供清晰的交互反馈。
三、多维防护，构建安全充电防线
IP6805S构建了覆盖“预防-监测-保护”的三级安全防御体系，为无线充电过程保驾护航。在异物检测（FOD）方面，它通过静态电压监测与动态电流斜率分析双重机制，可精准识别直径≥2mm的金属异物，实验室环境下对常见异物的检测准确率达到99.7%，有效避免金属异物进入充电区域引发的发热、安全隐患。
在电气防护层面，芯片集成了输入过压、欠压、过流保护功能，搭配外部NTC过温保护机制，可在-40℃至85℃的宽温域环境下稳定运行，当线圈温度超过安全阈值时会自动降低输出功率，避免过热风险。此外，芯片通过了ESD 4kV接触放电测试，电磁兼容性能符合WPC Qi 1.3标准，即使在复杂的电磁环境下，也能保持与接收端的通信稳定，避免充电中断、异常重启等问题。
四、场景广泛，赋能多元终端产品凭借出色的综合性能
IP6805S的应用场景覆盖了多个领域：在消费电子领域，它成为众多主流品牌小型无线充电底座的核心芯片，广泛适配手机、无线耳机等设备的日常充电需求；在智能穿戴领域，依托其小体积、低功耗的特性，可将智能手表充电座的整体厚度压缩至8mm，实现近乎“无感化”的轻薄设计；在工业与商用场景，芯片内置的OTP单次编程功能支持定制化通信协议，能够满足POS机等特殊场景的严苛要求。
作为5W无线充电赛道的代表性芯片，英集芯IP6805S打破了“低成本与高性能不可兼得”的行业痛点，以精简设计、高效表现与多重安全防护，为无线充电的普及开辟了一条“低成本、高效率、广兼容”的发展路径。未来随着Qi2.0标准与磁吸技术的进一步普及，这颗小芯片也将持续迭代优化，为更多终端产品带来“一放即充”的流畅无感体验，推动无线充电时代走向更广泛的普及。
