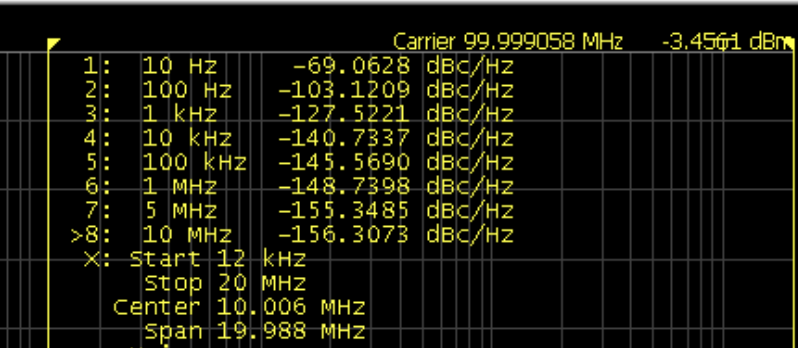

相位噪声是衡量晶振频率短期稳定性的指标，描述载波附近的随机相位波动。相噪优化不能只靠增大电流、减小负载电容、提高负阻。需要在频率稳定性、起振裕量、驱动电平、功耗、相位噪声之间进行系统权衡。相位噪声通常以dBc/Hz表示。如图，1kHz偏移处相位噪声为 -127.5221dBc / Hz。

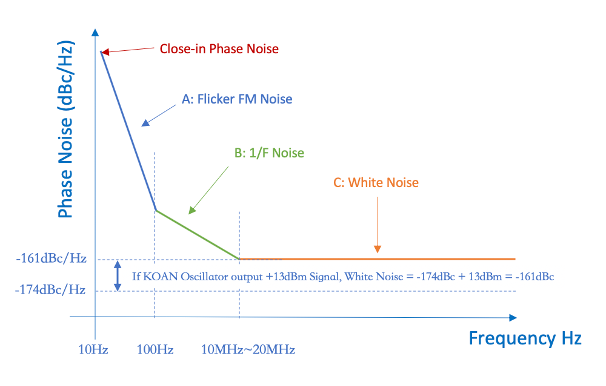

什么是近端相噪和远端相噪？
近端与远端是相对于载波频率的偏移距离。实际评估时，需要根据系统标准关注1Hz、10Hz、100Hz、1kHz、10kHz、100kHz或更远的偏移频点。
石英晶体的Q值和谐振特性
晶体谐振电阻ESR
振荡IC的闪烁噪声
温度波动、振动和电源低频噪声
振荡电路的负阻裕量和工作点
远端相噪是远离载波的较高偏移频率噪声，例如10kHz、100kHz、1MHz或更远偏移处的噪声。与以下因素有关：
振荡IC的宽带噪声
输出缓冲器和时钟分配电路噪声
电源纹波、DC-DC开关噪声及地噪声
输出负载、端接和PCB串扰
测试带宽、测量环境及外部射频干扰
起振时间与相位噪声的关系

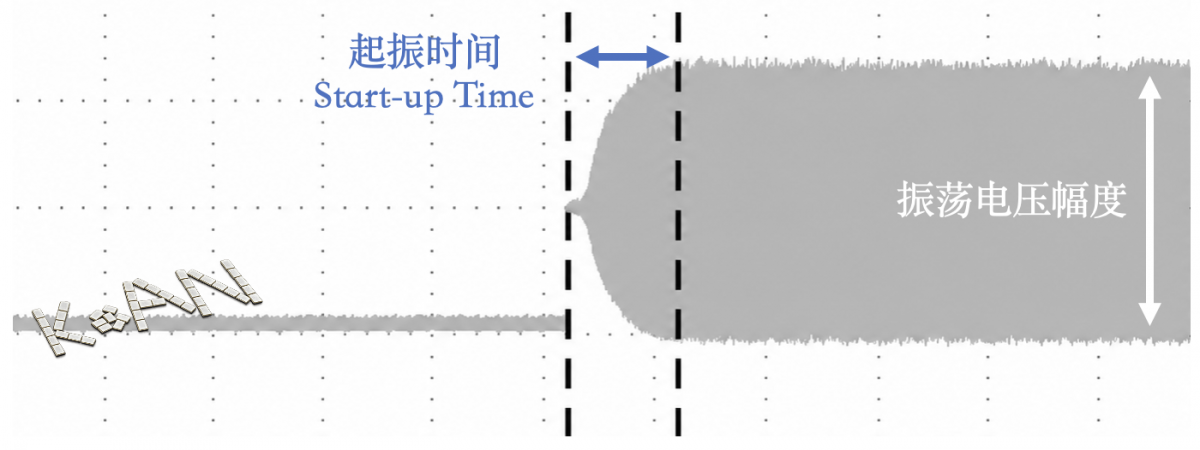

起振时间是指晶振从上电到进入稳定振荡所需的时间。它主要与晶体谐振电阻、振荡器负阻、环路增益、负载电容、供电电压和温度有关。高Q晶体通常具有较低的损耗和较好的频率选择性。Q值越高，起振速度不一定越快。
实际起振速度取决于晶体损耗与振荡器提供的环路增益是否匹配。当晶体谐振电阻较低、振荡器负阻裕量充足时，电路通常更容易可靠起振。若驱动能力不足或负载电容过大，可能出现启动变慢、低温不起振或振荡不稳定。
负性阻抗如何影响晶振性能？
负性阻抗是振荡器维持振荡所提供的等效负阻能力。它用于抵消晶体谐振器的损耗，使振荡能够建立并持续。负阻应明显大于晶体谐振电阻，才能在温度变化、供电波动、器件批次差异和老化条件下可靠起振。提高跨导gm通常可提高振荡器驱动能力和负阻裕量。负阻或驱动能力过高，可能使晶体驱动电平超标，造成频率变化、老化加速或长期可靠性下降。
负载电容CL如何影响相噪和起振？
负载电容由外围匹配电容、芯片管脚、PCB走线及焊盘寄生电容共同决定。会影响实际工作频率、牵引量、负阻裕量和起振时间。
较小的负载电容：可减小振荡回路的电容负担，可能提高负阻裕量，使晶振更容易起振。但CL过小可能带来以下风险：实际频率偏离标称值、对寄生电容和元件容差更敏感、频率牵引量增大、输出稳定性、系统一致性下降。
较大的负载电容：可降低频率对少量寄生电容变化的敏感性，但也可能降低负阻裕量、延长启动时间，增加不起振的风险。
驱动电平和电流应如何优化？
晶体驱动电平需要在晶振规格书允许范围内。适当的驱动有助于可靠起振和稳定振荡。驱动电平变化可能同时影响振幅、非线性、器件噪声、晶体自热和电源噪声耦合。优化步骤如下：
满足晶体的最大允许驱动电平；
保证全温、全压条件下具有足够负阻裕量；
在实际工作点测试相位噪声；
比较不同驱动档位下的相噪、启动时间和功耗；
选择满足系统要求的最低风险工作点。
常见问题
近端相噪只由晶体Q值决定吗？
不是。Q值和ESR非常重要，但振荡IC闪烁噪声、供电低频噪声、温度、机械应力和电路工作点也会影响近端相噪。
增大负阻一定能改善相噪吗？
不一定。适当的负阻裕量有助于可靠起振，但过高的驱动能力可能增加晶体驱动电平、非线性或电源噪声耦合。应通过实际测试确定合适工作点。
减小负载电容一定能降低相噪吗？
不一定。较小CL可能改善起振裕量，但也会增加频率对寄生电容的敏感性。CL应首先满足晶振标称负载电容要求，再考虑相噪和起振的参数。
