TSOP（Thin Small Outline Package，薄型小尺寸封装）是一种经典的芯片封装形式，自20世纪80年代诞生以来，长期占据存储芯片封装的主流地位。然而，封装技术只是芯片的“外壳”，真正决定其功能的是内部的晶圆设计。本文以一颗典型的TSOP封装产品——MKPV1G08IT-AFX NAND闪存芯片为例，拆解其技术细节与应用场景。
一、封装视角：TSOP-48的典型特征

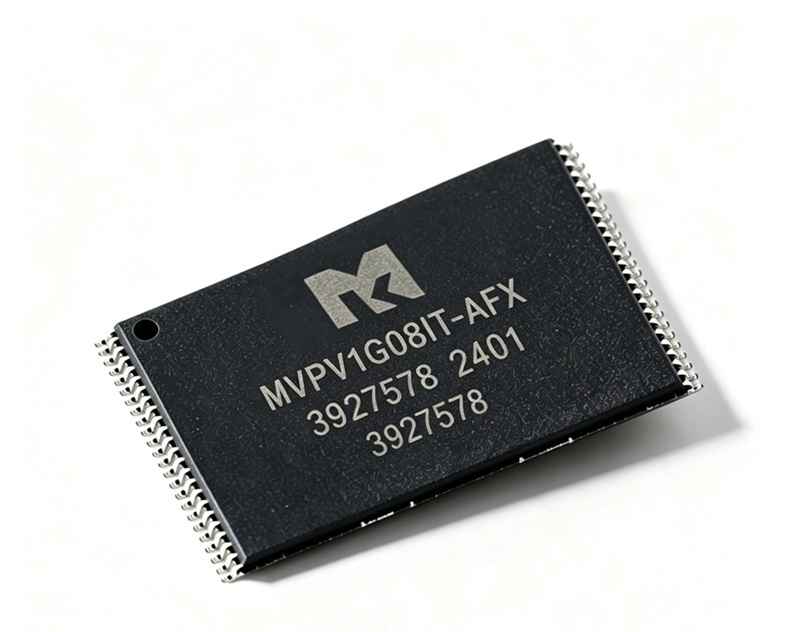

MKPV1G08IT-AFX采用TSOP I 48-pin封装，这是一种48引脚、间距0.5mm的薄型小外形封装。其外形呈细长条状（典型尺寸12mm×20mm），两侧各分布24个引脚，适合使用表面贴装技术（SMT）直接焊接在PCB板上。
TSOP封装的优势在于：
- 寄生参数小，适合高频应用环境
- 技术成熟、成品率高、成本较低
- 与SMT工艺兼容，生产效率高
其局限性同样明显：焊点与PCB的接触面积较小，散热能力受限；频率超过150MHz时可能出现信号干扰问题。正因如此，在DDR/DDRII内存领域，TSOP已逐渐被BGA封装取代，但在工业和军工存储领域，TSOP与小容量SLC/MLC闪存的组合仍然活跃。值得注意的是，铠侠已于近期宣布将停止生产部分TSOP封装产品，最后下单日期为2026年9月15日。
二、芯片视角：1Gb NAND Flash的核心参数
从封装内部看，MKPV1G08IT-AFX是一颗1Gbit（约128MB）的SLC NAND Flash芯片，品牌为米客方德（MK Founder）。其核心规格如下：
| 参数 | 规格 |
|---|---|
| 存储容量 | 1Gbit（1,140,850,688位） |
| 存储单元类型 | SLC（单层单元） |
| 接口 | 并行接口（x8位） |
| 电源电压 | 2.7V ~ 3.6V |
| 工作温度 | -40℃ ~ +85℃（工业级） |
| 封装 | TSOP-48 |

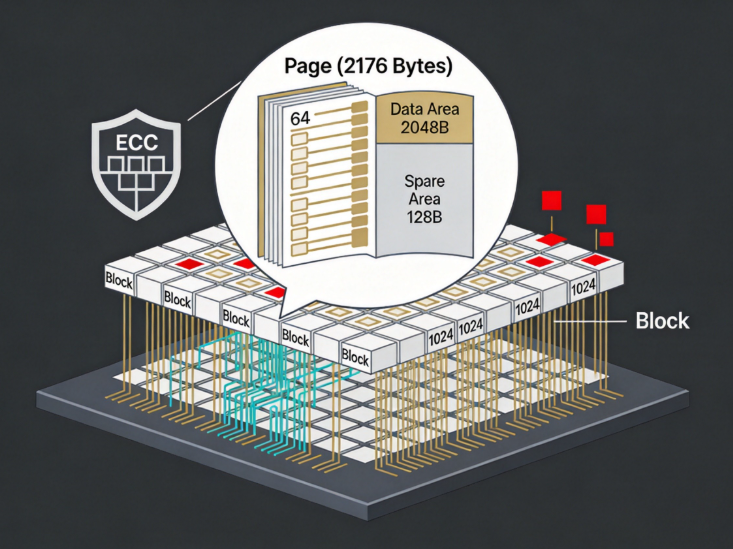

芯片内部组织为(2048 + 128)字节 × 64页 × 1024块，即每页2176字节（含128字节备用区），每块包含64页，总容量1Gbit。操作模式包括读取、复位、自动页面编程、自动块擦除、状态读取和页面复制等。
三、应用视角：系统设计要点
这颗芯片在设计上采用了命令/地址/数据共用I/O引脚的串行控制方式，通过CLE（命令锁存使能）和ALE（地址锁存使能）信号区分总线周期中的不同信息类型。这种设计节省了引脚数，但要求主控端严格遵循时序规范。
两个关键的设计约束值得注意：
- ECC要求：芯片要求每512字节数据配备8位ECC（纠错码）。这是NAND Flash的固有特性——存储单元随着擦写次数增加会出现位翻转，必须通过ECC机制保证数据完整性。
- 坏块管理：芯片出厂时可能含有无效块，有效块数量最少为1004块（共1024块），第0块保证为有效块。系统设计时必须实现坏块管理机制。
典型应用场景包括固态文件存储、语音记录、数码相机图像存储等需要高密度非易失性存储的嵌入式系统。
四、行业观察：TSOP的生命力
这颗芯片恰好是当前TSOP封装市场的一个缩影：在消费级DRAM领域，TSOP已被BGA等先进封装取代；但在工业级NAND Flash细分市场，TSOP-48封装与SLC NAND的组合依然有其价值，尤其是在对成本敏感、对可靠性要求高的嵌入式场景中。
不过，随着部分头部厂商开始停产TSOP产品，这一经典封装形式的市场空间正在被逐步压缩。对于正在使用TSOP-48 NAND Flash的设计工程师而言，关注供应链动态和替代方案，或许是值得提前布局的功课。
