PW6300 升降压型LED恒流驱动器IC介绍
摘要：
PW6300是一款宽输入输出电压范围的高精度、高效率的升降压型LED恒流驱动控制芯片。该芯片采用电流模闭环控制方式，可实现高精度的恒流驱动，并内置多种保护功能，确保系统可靠性。适用于LED汽车灯、LED摩托车/电动车灯、LED照明和LED背光等多种应用场景。
产品概述
PW6300是一款高精度、高效率的升降压型LED恒流驱动控制芯片，支持宽范围的输入输出电压，并具备多种保护功能。该芯片采用电流模闭环控制方式，通过外接电容可调整工作频率，内置逐周期限流保护、软启动和过温保护等功能，确保系统稳定可靠运行。

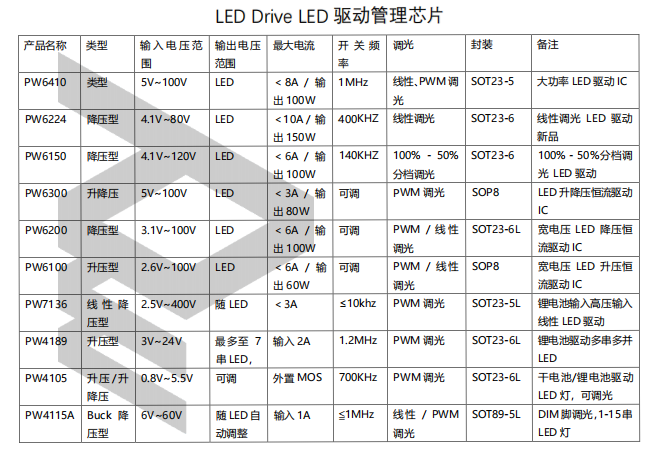

关键参数
| 输入电压范围： | · 5V 至 100V |
| 输出电流： | · 2A以上 |
| 高恒流精度： | · 1% |
| 高效率： | · 可高达93% |
| 工作频率： | · 可调 |
| 封装形式： | · SOP8 |
产品特性
1.升降压LED恒流驱动：支持宽范围的输入输出电压，适用于多种LED照明应用。
2.高恒流精度：1%的高恒流精度，确保LED灯亮度稳定。
3.宽输入电压范围：5V至100V的宽输入电压范围，适应不同电源环境。
4.高效率：效率可高达93%，减少能量损耗，提升系统续航能力。
5.工作频率可调：通过外接电容调整工作频率，满足不同应用需求。
6.多种保护功能：内置逐周期限流保护、软启动和过温保护等功能，确保系统安全可靠。
应用场景
- LED汽车灯
- LED摩托车、电动车灯
- LED照明
- LED背光
详细功能描述
1、恒流驱动：PW6300通过VCS管脚采样LED输出电流，实现高精度的恒流驱动。系统稳态时，VCS管脚电压恒定在约250mV，通过误差放大器调整功率管导通期间的电感峰值电流，从而控制输入功率和VCS电压。
2、工作频率调整：通过FS脚外接电容设置开关频率，增大电容值可降低系统工作频率，反之则提高工作频率。
3、频率补偿：CC管脚为频率补偿脚，外接电容实现频率补偿，典型取值在200pF至1nF之间。
4、保护功能：
（1）逐周期限流保护：ILMI脚设置功率管峰值电流限流，防止过流损坏。
（2）软启动：系统上电时，内部MOSFET缓慢导通，抑制浪涌电流。
（3）过温保护：当芯片温度超过140°C时，限制输入电流峰值，防止过热损坏。
典型应用电路
基本应用电路：
- NMOSL1
- VIN+~ √√√
- Q1
- RILMI
- RCSC
- INC
- FI0.1uF
- RVDDC2
- 卒…卒 VDD
- GATE
- D2
- CE
- ILMI
- R2
- RIC
- VDD
- PW6300
- FS
- VCSC
- CC
- GND
- C1
- DI== CF
- SCC
- VIN-
引脚配置/说明
| 引脚号 | 引脚名 | 描述 |
| 1 | FS | 频率设置脚，接电容设置开关频率 |
| 2 | VDD | 芯片电源 |
| 3 | GND | 芯片地 |
| 4 | CE | 芯片使能，高电平有效；可做PWM调光脚 |
| 5 | CC | 频率补偿脚，接电容 |
| 6 | VCS | 输出电流检测脚 |
| 7 | GATE | 接外部MOS管栅极 |
| 8 | ILMI | 功率管电流限流检测脚 |
封装信息
PW6300采用SOP8封装，引脚排列紧凑，适合高密度电路板设计。封装尺寸详见下表：
| 参数 | 尺寸（毫米） | 尺寸（英寸） |
| A | 1.35 - 1.75 | 0.053 - 0.069 |
| A1 | 0.10 - 0.25 | 0.004 - 0.010 |
| A2 | 1.35 - 1.55 | 0.053 - 0.061 |
| b | 0.33 - 0.51 | 0.013 - 0.020 |
| C | 0.17 - 0.25 | 0.006 - 0.010 |
| D | 4.70 - 5.10 | 0.185 - 0.200 |
| E | 3.80 - 4.00 | 0.150 - 0.157 |
| E1 | 5.80 - 6.20 | 0.228 - 0.244 |
| e | 1.27 (BSC) | 0.050 (BSC) |
| L | 0.40 - 1.27 | 0.016 - 0.050 |
应用指南
1、LED电流设置：LED输出电流由连接到VCS管脚的反馈电阻RCS设定，计算公式为：ILED = (0.25) / (RCS)。
2、电感取值：电感取值与频率设置有关，建议将开关频率设置在500KHz以内，电感典型取值在47uH到100uH之间。
3、MOS管选择：选择耐压高于最大输入电压加上输出电压之和的1.2倍以上的MOS管，并根据驱动LED电流大小和电感最大峰值电流选择IDS电流足够的MOS管。
4、供电电阻选择：芯片内部接VDD脚的稳压管最大钳位电流不超过10mA，RVDD取值不能过小，以免流入VDD的电流超过允许值。
重要提示
（1）在设计电路时，请确保所有元件符合 PW6300 的电气参数要求，以避免性能下降或损坏。
（2）输入输出端应就近并联低 ESR 陶瓷电容，以减少电源噪声和纹波。
（3）仔细布局 PCB，确保所有电容连接短且直接，以获得最佳性能。
