电动牙刷的电机控制系统需要实时检测转子位置、转速及负载变化，以实现稳定的振动频率和摆角控制。线性霍尔传感器将磁场强度线性转换为电压信号，无接触、体积小，适用于牙刷内部的紧凑布局和电池供电环境。 MH5001 是一款线性霍尔器件，具备 9.6kHz 的响应频率、1.0mV/Gs（@5V）的灵敏度、1.7~5.5V 宽工作电压及 1.3mA 低功耗，并提供 DFN1.6×1.6 等小封装。下文将结合其参数，说明在转速检测、位置反馈、堵转保护和振动幅值监测中的具体应用。
一、电动牙刷为什么要用线性霍尔？
电动牙刷的核心在于电机控制系统。无论是声波牙刷的往复振动，还是扫振一体牙刷的“振动+60°大幅摆动”，电机都需要实时、精准地感知转子位置和转速变化，才能实现稳定的清洁效果和良好的用户体验。
然而，电动牙刷的工作环境极其苛刻——机身内部空间狭小、电池供电要求低功耗、浴室环境潮湿且存在电机电磁干扰。传统的机械式传感器或光电编码器要么体积太大，要么可靠性不足，难以胜任。
而线性霍尔 MH5001 作为电机与主控之间的信号桥梁，采用无接触式检测，不存在机械磨损。它将电机转子运动产生的磁场强度，线性转换成电压信号输出，为转速控制、振动监测、堵转保护提供高精度、低延迟的数据支撑。另外小尺寸封装可以适配牙刷紧凑 PCB 布局。
二、线性霍尔在电动牙刷中的四大核心作用
1. 转速检测与闭环控制
电动牙刷的清洁效果直接取决于刷头振动频率的稳定性。内置两颗线性霍尔传感器后，系统可高频率监控电机当前的转速和角度数据。控制芯片结合PID算法，根据霍尔反馈信号精确计算出当前刷牙阻力变化所需的驱动功耗，动态调整电机输出。
2. 位置检测与扫振控制
在扫振一体电动牙刷中，电机需要同时实现高频振动和大幅摆动。线性霍尔传感器输出与磁场强度成线性关系的电压信号，可精确检测刷头的实时摆角位置。控制系统据此将刷杆控制在预设角度，精度可达0.1°，实现60°科学摆幅。
3. 堵转保护与过载防护
当刷头受到过大阻力时（如刷牙用力过猛），电机可能进入堵转状态，导致电流飙升、损坏驱动电路。线性霍尔通过监测磁场变化间接感知负载变化——阻力增大时转子运动状态改变，霍尔输出信号随之变化。控制芯片检测到异常后自动降功率或停机，保护电机和电池。
4. 振动幅值监测
对于高端电动牙刷，振动幅值的稳定性直接影响用户体验。线性霍尔可实时反馈刷头的振动幅度信息，帮助控制系统在负载变化时维持恒定的振动能量输出。

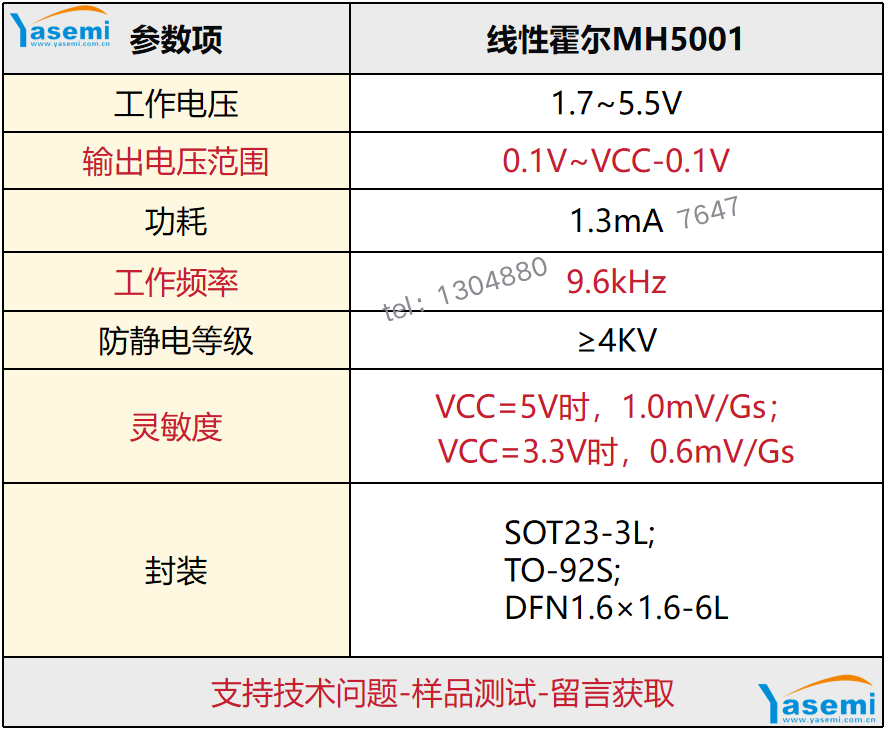

三、MH5001：适配电动牙刷的线性霍尔
在众多线性霍尔方案中，MH5001凭借出色的参数表现，尤其适合电动牙刷这一高要求场景：
高频响应（9.6KHz） ：MH5001可在一个振动周期内可完成数十次采样，为控制系统提供充足的数据冗余，确保位置解调和转速计算的实时性与准确性。
宽输出电压范围（0.1V~VCC-0.1V） ：MH5001近乎满摆幅的输出特性，配合高灵敏度（1.0mV/Gs@5V），能精确分辨微小的磁场变化——无论是刷头轻微的角度偏移，还是堵转前的征兆性信号变化，都能被捕获。
此外，1.3mA低功耗适配电池供电，DFN1.6*1.6-6L等小封装兼容紧凑PCB空间，≥4kV 的ESD防护保障生产及使用可靠性。
四、总结
从转速检测到位置反馈，从堵转保护到幅值监测，已是线性霍尔传感器在电动牙刷电机控制系统中常见的应用场景。而MH5001凭借9.6KHz的高频响应、宽输出电压范围、高灵敏度等出色的参数，在中高端电动牙刷应用中兼具高性价比与高可靠性优势，电机控制方案的理想霍尔器件。
