12大封装SiC功率模块选型指南:650-1700V全电压,千瓦至兆瓦级全覆盖

22小时前
214
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

SiC MOSFET器件凭借禁带宽度宽、临界击穿场强高(是硅的10倍以上)、导热系数大等材料优势,在高压、高频、高温场景中展现出显著的性能优势。与Si IGBT相比,全SiC模块的开关损耗可降低50%以上,系统电能转换效率可提升至98%以上。

然而,SiC材料的高频高速开关特性也对封装提出了远高于硅器件的挑战。封装不仅决定安装方式和散热路径,还直接影响功率回路的寄生电感、栅极回路的稳定性以及模块在热循环下的长期可靠性。SiC MOSFET能够高速开关,但速度越快,电压电流变化率、过冲和EMI压力也越高,封装寄生参数因此成为决定器件能否真正发挥性能的关键因素

碳化硅(SiC)功率模块是电力电子领域的革命性产品,因其材料特性在高温、高压、高频应用中表现卓越。以下是其核心组成部分及优势分析:

一、碳化硅(SiC)模块的核心组成部分SiC芯片开关器件

SiC MOSFET(常用)或JFET,替代传统硅基IGBT,实现更高开关频率和更低导通损耗。

二极管:SiC肖特基二极管(SBD),无反向恢复电流,降低开关损耗。

封装结构

基板:采用高导热材料(如氮化铝陶瓷或Si3N4),确保散热效率。

互连技术:银烧结或铜线键合,提升高温可靠性。

外壳:优化电磁屏蔽和绝缘设计(如环氧树脂或陶瓷封装)。

辅助元件

栅极驱动电路:适配SiC器件的高速开关需求,减少寄生参数影响。

温度传感器:实时监控模块温度,防止过热损坏。

二、SiC模块的显著优势

材料特性优势

高击穿场强(10倍于硅):支持更高电压(1200V以上),器件厚度更薄。

高热导率(3-4倍于硅):散热效率高,降低冷却需求。

宽禁带宽度(3.26 eV):高温稳定性强(工作温度可达200℃以上)。

性能提升

低导通损耗:SiC电阻率极低,导通压降小(如SiC MOSFET的Rdson更低)。

高频开关:开关速度比硅快10倍,减少无源元件(电感/电容)体积和成本。

低开关损耗:SiC二极管无反向恢复问题,适合高频应用(如光伏逆变器、电动汽车)。

系统级效益

能效提升:整机效率提高5%-10%(如电动车续航延长)。

轻量化:高频特性允许使用更小的散热器和被动元件。

可靠性增强:高温环境下寿命更长,适合严苛工况(如航空航天、工业电机)。

应用场景优势

新能源领域:光伏逆变器、风电变流器中减少能量转换损耗。

电动汽车:电驱系统体积缩小,快充桩功率密度提升。

轨道交通:高压牵引系统重量减轻,能效优化。

电力电子系统升级三大核心诉求:提升转换效率、实现小型化与轻量化、降低系统综合成本,碳化硅(SiC)功率模块是实现上述目标的核心器件。

AST作为国内碳化硅功率模块厂商,依托自研SiC MOSFET芯片,搭建完整SiC功率模块产品矩阵:12大封装系列,合计140余款标准型号;650‑1700V耐压,32‑1000A电流,可匹配不同功率等级、两电平/三电平/H桥等各类拓扑架构,为AI数据中心、新能源汽车、光伏储能、eVTOL等场景提供标准化与定制化器件选型方案。

三大产品梯队

大功率重载级|中功率工业级|小功率紧凑级

爱仕特碳化硅功率模块形成了“大功率重载级-中功率工业级-小功率紧凑级”的完整产品梯队,12大封装系列各有侧重,可精准匹配不同行业的差异化需求。

01-大功率重载级封装

封装系列:HPD、MHPD、DCS12、MED、MEK6、MD3

选型:电压-功率覆盖图谱

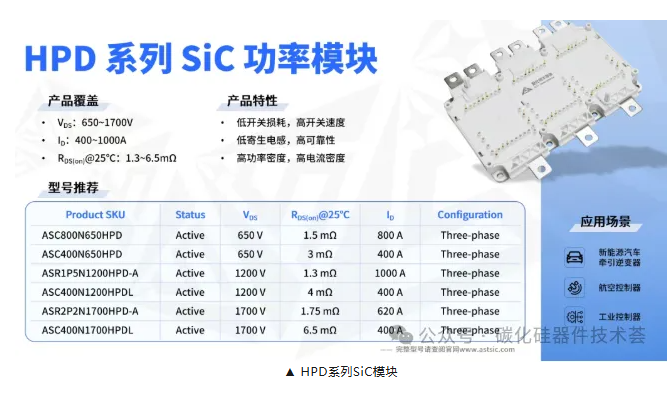

HPD系列|三相全桥模块

650‑1700V耐压,400‑800A电流

高功率密度、低寄生电感、耐高温、高可靠性

典型应用:新能源汽车牵引逆变器、航空控制器、工业控制器

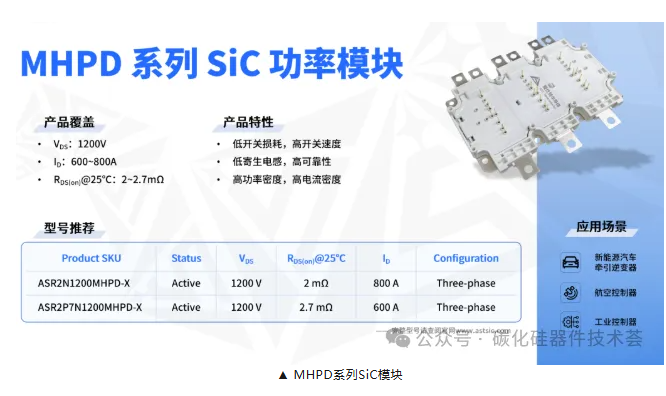

MHPD系列|紧凑型三相全桥模块

1200V耐压,600‑800A电流

HPD紧凑型衍生,兼顾大功率与狭小安装空间

典型应用:新能源汽车牵引逆变器、航空控制器、工业控制器

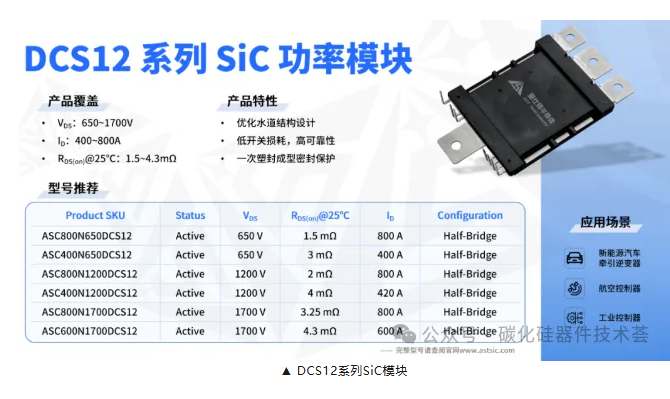

DCS12系列|半桥水模块

650‑1700V耐压,400‑800A电流

优化水冷结构,密封封装,低开关损耗

典型应用:新能源汽车牵引逆变器、航空控制器、工业控制器

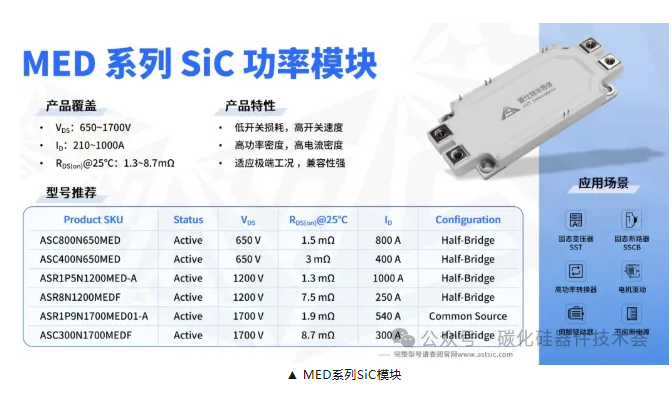

MED系列|半桥模块

650‑1700V耐压,210‑1000A电流

低开关损耗、高功率密度、高温工况稳定

典型应用:固态变压器(SST)、固态断路器(SSCB)、高功率转换器、电机驱动、不间断电源

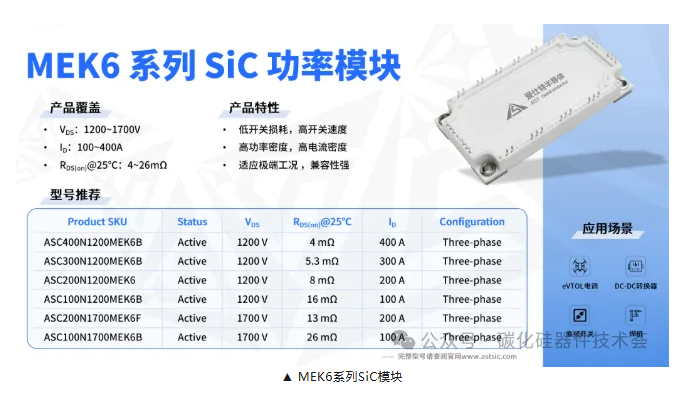

MEK6系列|三相全桥模块

1200‑1700V耐压,100‑400A电流

极端工况耐受,高温性能稳定

典型应用:eVTOL电调、DC‑DC转换器、高频开关电源、焊机

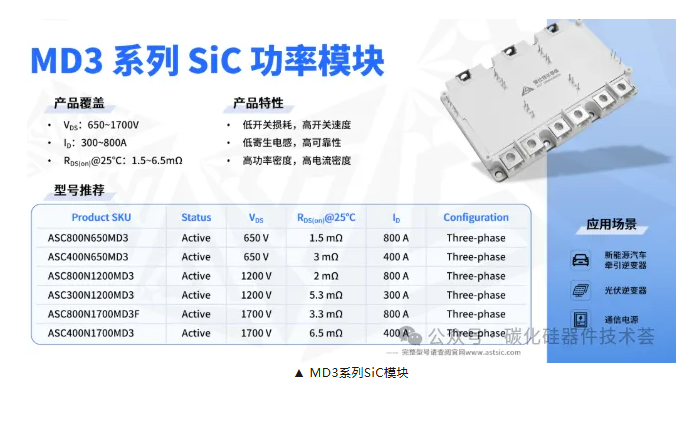

MD3系列|三相全桥模块

650‑1700V耐压,300‑800A电流

风冷/水冷双散热兼容,车规与工业工况兼容

典型应用:新能源汽车牵引逆变器、光伏逆变器、通信电源

02-中功率工业级封装

封装系列:ME2、ME3、HEP、MEP、EP

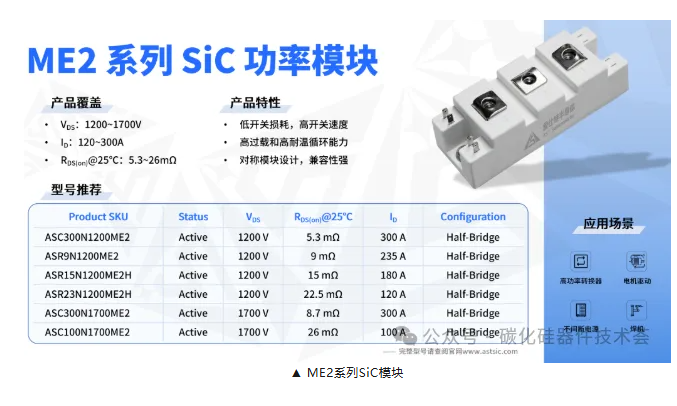

ME2系列|34mm半桥模块

1200‑1700V耐压,120‑300A电流

高过载和高耐温循环能力,兼容性强

典型应用:高功率转换器、电机驱动、不间断电源、焊机

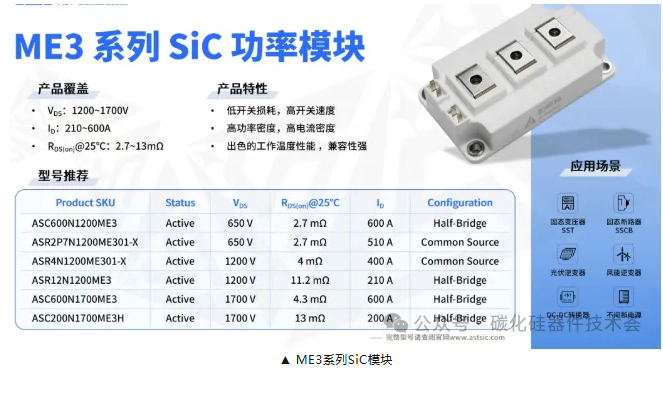

ME3系列|62mm半桥模块

1200‑1700V耐压,210‑600A电流

高功率密度、低开关损耗,兼容性强

典型应用:SST、SSCB、光伏/风电逆变器、DC‑DC转换器、不间断电源

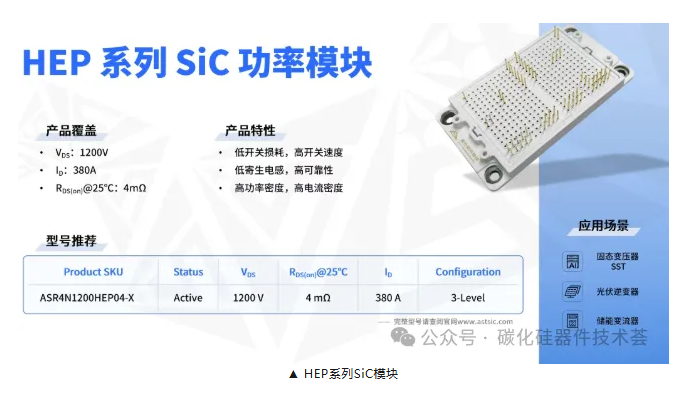

HEP系列|兼容Easy 3B三电平模块

主力型号:ASR4N1200HEP04‑X(1200V/380A/4mΩ)

高温高频运行,降低散热压力

典型应用:SST、光伏逆变器、储能变流器(PCS)

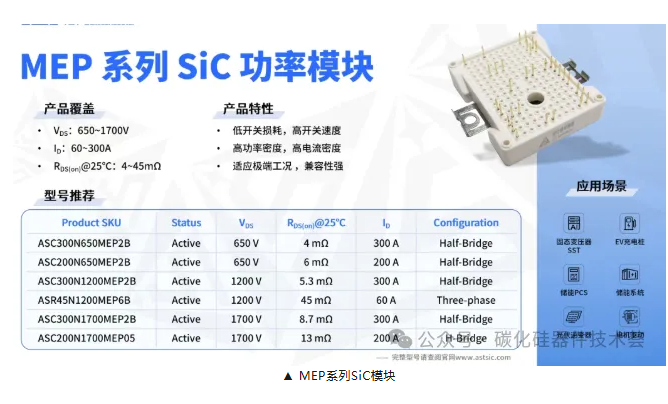

MEP系列|兼容Easy 2B模块

650‑1700V耐压,60‑300A电流

支持半桥/H桥/三电平等多种拓扑,功率密度高

典型应用:SST、EV充电桩、储能PCS、光伏逆变器、电机驱动

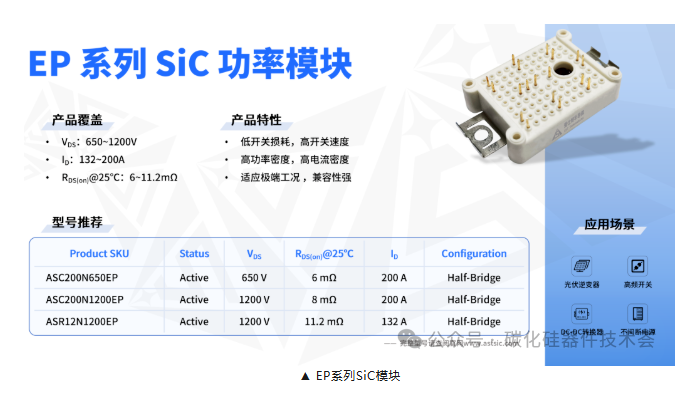

EP系列|兼容Easy 1B半桥模块

650‑1200V耐压,132‑200A电流

体积紧凑,高频表现优异

典型应用:光伏逆变器、高频开关电源、DC‑DC转换器、不间断电源

03-小功率紧凑封装

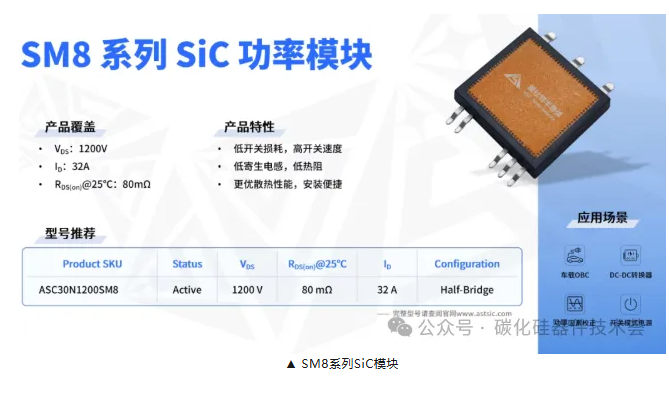

SM8系列|顶部散热半桥模块

主力型号:ASC30N1200SM8(1200V/32A/80mΩ)

轻薄小巧,顶部散热设计,安装便捷,低寄生电感

典型应用:车载充电机(OBC)、DC‑DC转换器、功率因数校正(PFC)、开关电源

自研技术底座

保障全系性能一致性

AST全系模块搭载自研碳化硅MOSFET芯片,从芯片设计到封装工艺实现自主可控,解决大功率碳化硅方案中短路耐受差、雪崩鲁棒性不足、高温工况可靠性下降的痛点,保障设备在大功率持续运行下稳定工作。

自研SiC MOSFET芯片

通过元胞结构与外延工艺优化,同时压低导通电阻与开关损耗;

强化芯片短路耐受能力、雪崩鲁棒性,适配车载、电网等复杂波动工况长期运行。

差异化高可靠封装工艺

大功率模块:优化基板热阻、键合工艺,降低寄生参数;

中功率模块:选用高耐温塑封材料,平衡成本与可靠性;

车规级产品满足AQG324标准;全系列完成环境可靠性测试。

参数与拓扑定制开发能力

基于12大封装平台,支持电压、电流、导通电阻定制;支持两电平、三电平、共源极等多种拓扑定制,快速响应客户项目个性化开发需求。

多行业规模化交付落地

SiC功率模块已实现多行业批量交付落地,对应系统收益:提升整机转换效率、减小散热器体积、降低整机物料与散热成本、设备轻量化。

新能源汽车&充电桩:适配主驱逆变器、车载OBC、直流充电桩;不同封装匹配整车功率等级,提升续航能力,缩短充电时间。

可再生能源:户用储能、工商业储能、集中式光伏全覆盖,适配组串式、集中式、三电平各类逆变器拓扑,提升发电与储能系统转换效率。

工业与新型电力系统:AI服务器电源、工业变频器、固态变压器、固态断路器,发挥碳化硅高频高效优势,实现工业设备小型轻量化,支撑新型电力系统建设。

eVTOL:适配飞行器动力变换单元,以高功率密度特性满足航空轻量化、高可靠的动力需求。

按应用场景选型要点

选型的第一步应该是明确系统条件——直流母线正常值和最高值、拓扑结构、开关频率、连续与峰值电流、散热方式以及最高环境温度。同为1200V SiC MOSFET,用在车载OBC、充电桩PFC、光伏逆变器或工业电源中,电流波形、软硬开关状态和冷却能力都不同,选型侧重点也因此各异。

对于高开关频率应用,开关损耗可能比导通损耗更值得关注;对于大电流高占空比场景,导通损耗的权重会上升,应优先选择低RDS(on)封装。封装的热阻、功率回路寄生电感和栅极回路稳定性都会直接影响器件能否发挥标称性能,因此封装选择应与系统级仿真和双脉冲测试验证相结合。

如果你正在做AI数据中心、光伏储能、新能源车、充电桩、工业电源、eVTOL项目,需要碳化硅功率器件评估测试:

可获取完整选型手册,查阅140余款型号完整电气参数表;

支持样品申请、样机测试评估;

可提交项目参数需求(电压、电流、拓扑、散热方式、应用行业),爱仕特技术团队提供选型建议,包含标准化型号或定制化方案。

SiC模块通过材料特性与设计优化,在效率、功率密度和高温性能上全面超越硅基器件,尤其适合高附加值或对能效敏感的应用。随着成本下降和工艺成熟,SiC将在高压大功率领域加速替代传统硅基方案。

总结

12大封装SiC功率模块覆盖了从650V到1700V的全电压范围,以及从千瓦级到兆瓦级的全功率谱。62mm和EconoDUAL 3等经典封装以兼容性和成熟度取胜,适合快速升级;EasyPACK等新型封装以高功率密度和低寄生电感见长,适合新平台设计;HP Drive等大功率封装则面向兆瓦级牵引和电网应用。选型的核心原则是在电压裕量、热管理边界、封装寄生参数和成本约束之间找到系统级最优平衡。

高压SiC MOSFET通过 耐压能力、高效开关 和 高温稳定性,成为800V+电动车的“性能倍增器”,推动快充、长续航与轻量化发展。随着技术成熟和规模化,SiC将成为高压电动化的标配技术。
