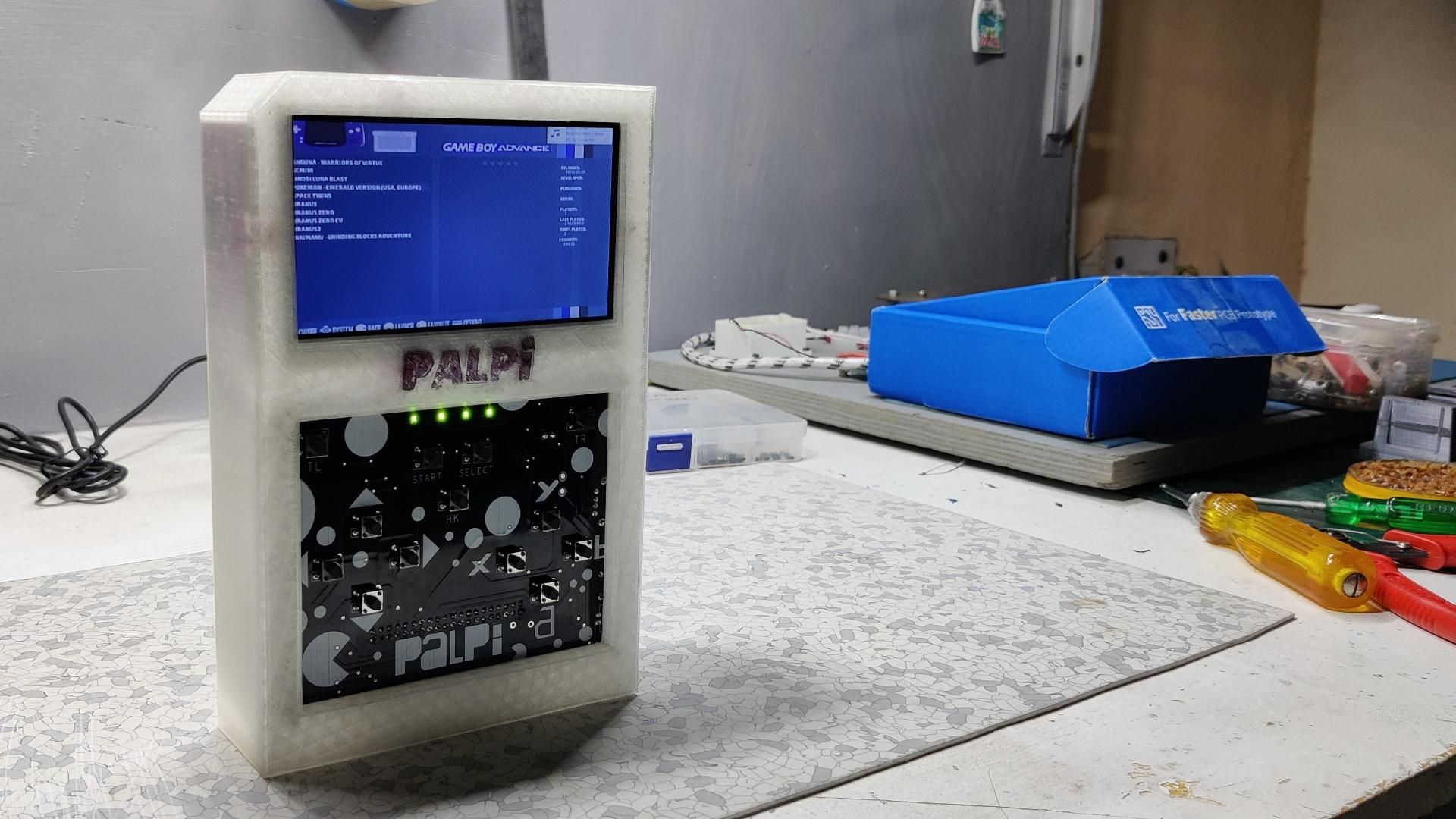

基于树莓派 Zero 和 RecalBox复古游戏主机

尽管基于树莓派开发的复古游戏机有不少作品，也很容易买到。

但是还是有必要推荐一下下面这款，基于树莓派 Zero 的复古游戏机。因为它为你展示了两个版本，其中包含了面包板搭建的版本，更加便于理解游戏机搭建的原理，并大幅降低了自己 DIY 的门槛。

所用到的材料也很容易获得，这个项目主要的特性如下：
1、使用 PAL 制式显示屏。
2、由 Raspberry Pi Zero 驱动，采用 RecalBox OS 操作系统，该系统还附带一些预装游戏。
3、由 IP5306 IC 供电，该 IC 是用于移动电源电路的 5V 2A 恒定升压 IC，非常适合为 Raspberry Pi Zero 供电。
4、项目的前半部分为面包板版本，后半部分为 PCB 版本。

组件清单

• Raspberry Pi Zero × 1
• 16 GB 存储卡（8 GB 也可） × 1
• TV 屏幕 × 1
• HDMI 转 micro HDMI 适配器 × 1
• 5V 2A 充电器/电源可稳定输出 2A × 1
• 键盘 × 1
• USB 转 microUSB 适配器 × 1
• RecalBox OS 映像文件/ Raspberry Pi Image Flasher × 1
• 普通按键 × 1
• 定制 PCB 板 × 1
• IP5306 IC × 1
• 10uf 0805 电容 × 1
• USB 端口 × 1
• microUSB 端口 × 1
• 带有 CON2 连接器线的锂离子电池 × 1
• CON2 连接器 × 1
• 10k 0603 电阻 × 1
• 2R 0805 电阻 × 1
• 垂直按钮 × 1

原理图及3D打印文件请见附件下载
