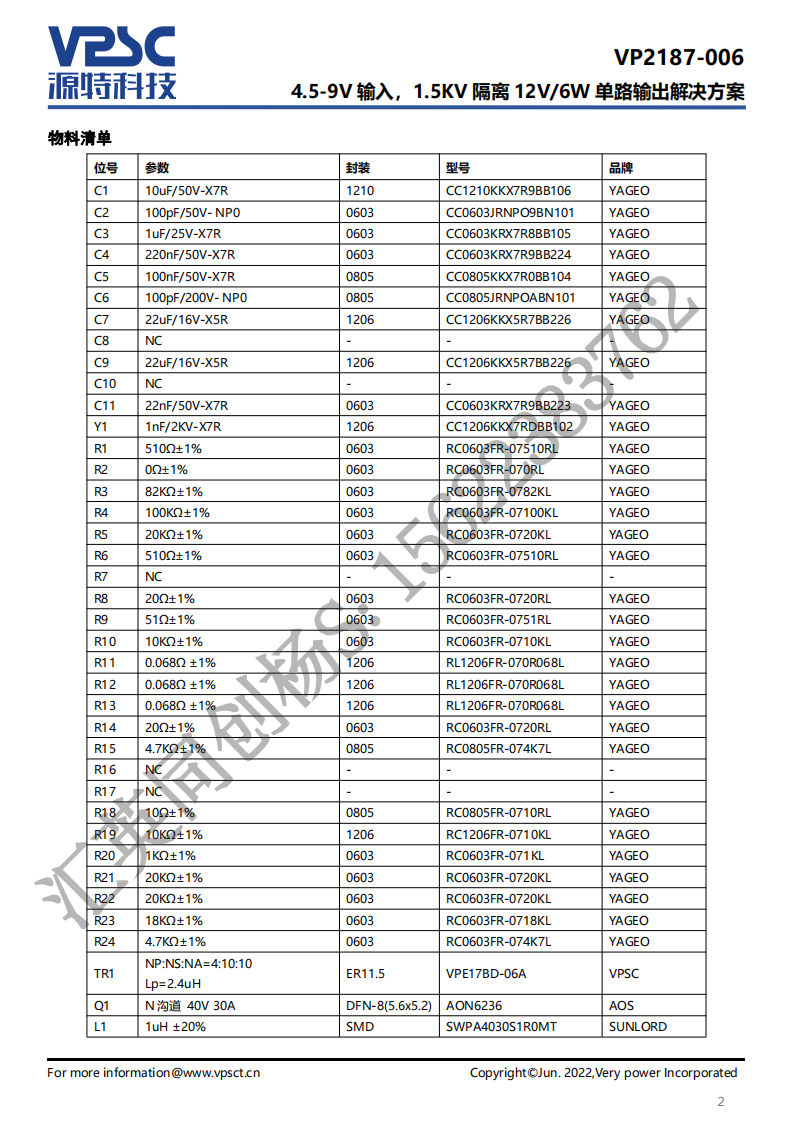

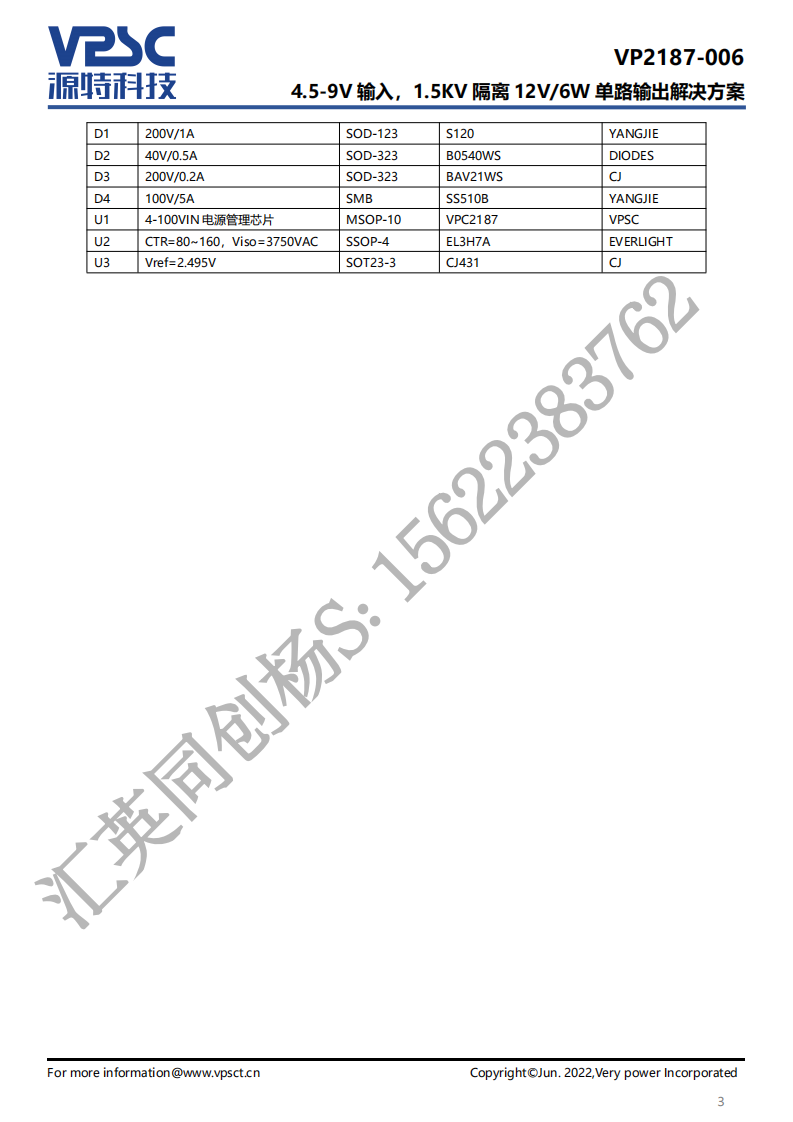

扫码加入VP2187-006 4.5-9V输入，1.5KV隔离12V/6W单路输出解决方案
663.16 KB

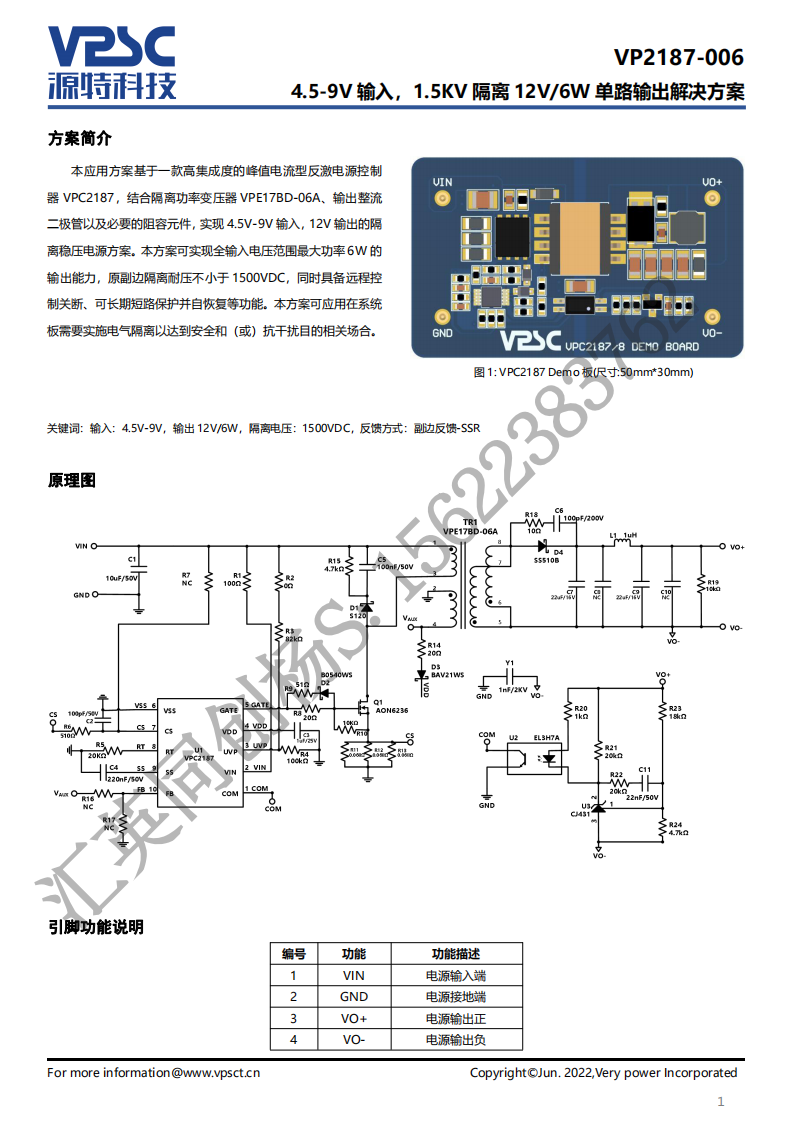

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187，结合隔离功率变压器VPE17BD-06A、输出整流二极管以及必要的阻容元件，实现4.5V-9V输入，12V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| HX5008FNL | 1 | Pulse Electronics Corporation | Datacom Transformer, GENERAL PURPOSE Application(s), 1:1, ROHS COMPLIANT |
|
|
$21.61 | 查看 | |
| AT24CM01-SSHM-T | 1 | Microchip Technology Inc | IC EEPROM 1MBIT 1MHZ 8SOIC |
|
|
$6.47 | 查看 | |
| JW2SN-DC24V | 1 | Panasonic Electronic Components | Power/Signal Relay, DPDT, Momentary, 0.022A (Coil), 24VDC (Coil), 530mW (Coil), 5A (Contact), 30VDC (Contact), DC Input, AC/DC Output, Through Hole-Straight Mount, ROHS COMPLIANT |
|
|
$4.6 | 查看 |
