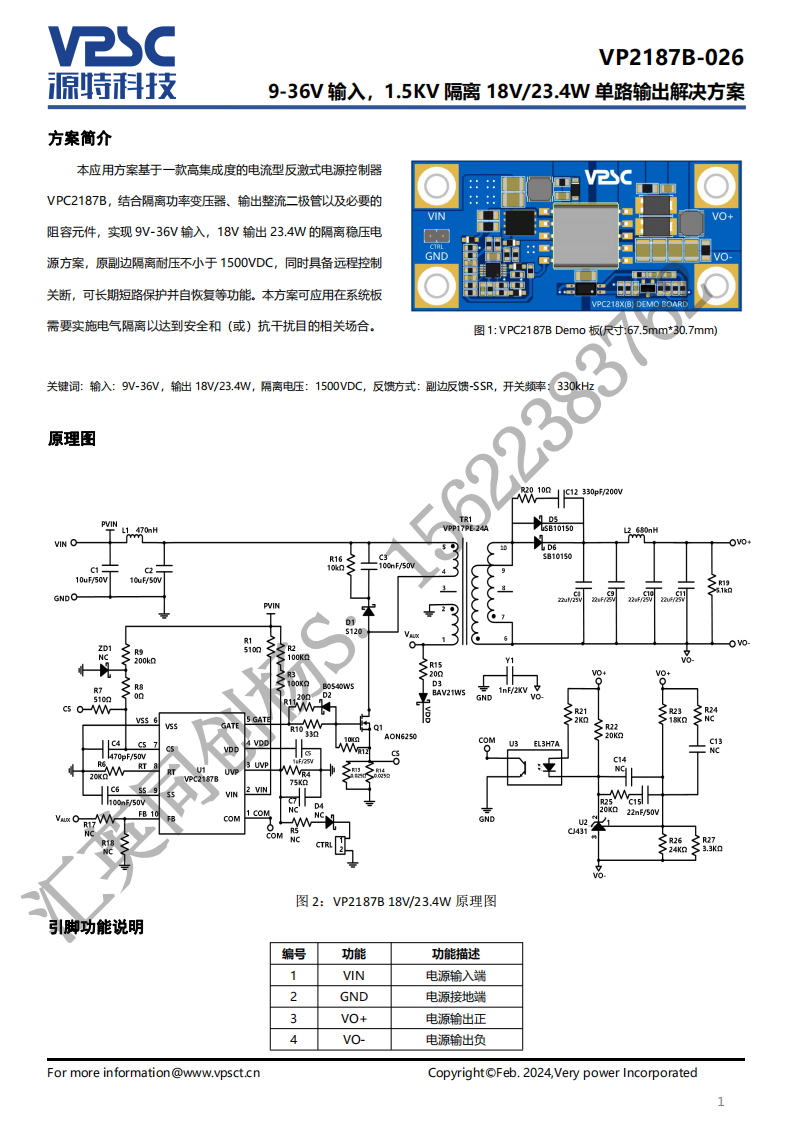

本应用方案基于一款高集成度的电流型反激式电源控制器VPC2187B，结合隔离功率变压器、输出整流二极管以及必要的阻容元件，实现9V-36V输入，18V输出23.4W的隔离稳压电源方案，原副边隔离耐压不小于1500VDC，同时具备远程控制关断，可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
阅读全文
扫码加入
扫码加入
375
扫码加入VP2187B-026 9-36V输入，1.5KV隔离18V/23.4W单路输出解决方案
4.67 MB
本应用方案基于一款高集成度的电流型反激式电源控制器VPC2187B，结合隔离功率变压器、输出整流二极管以及必要的阻容元件，实现9V-36V输入，18V输出23.4W的隔离稳压电源方案，原副边隔离耐压不小于1500VDC，同时具备远程控制关断，可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
