LAT1426 IAR flashloader 下载算法制作介绍

1、引言

一般情况下，IDE 工具都自带了芯片内部 flash 的烧写算法。而实际项目中往往会有外扩 flash 的需求，在调试或下载程序时，烧写外部 flash 则需要额外的 flashloader 程序支持。本文简要介绍如何在 IAR 工具中制作 flashloader 来烧写外部 flash 的原理及实现。

2、IAR flashloader 原理

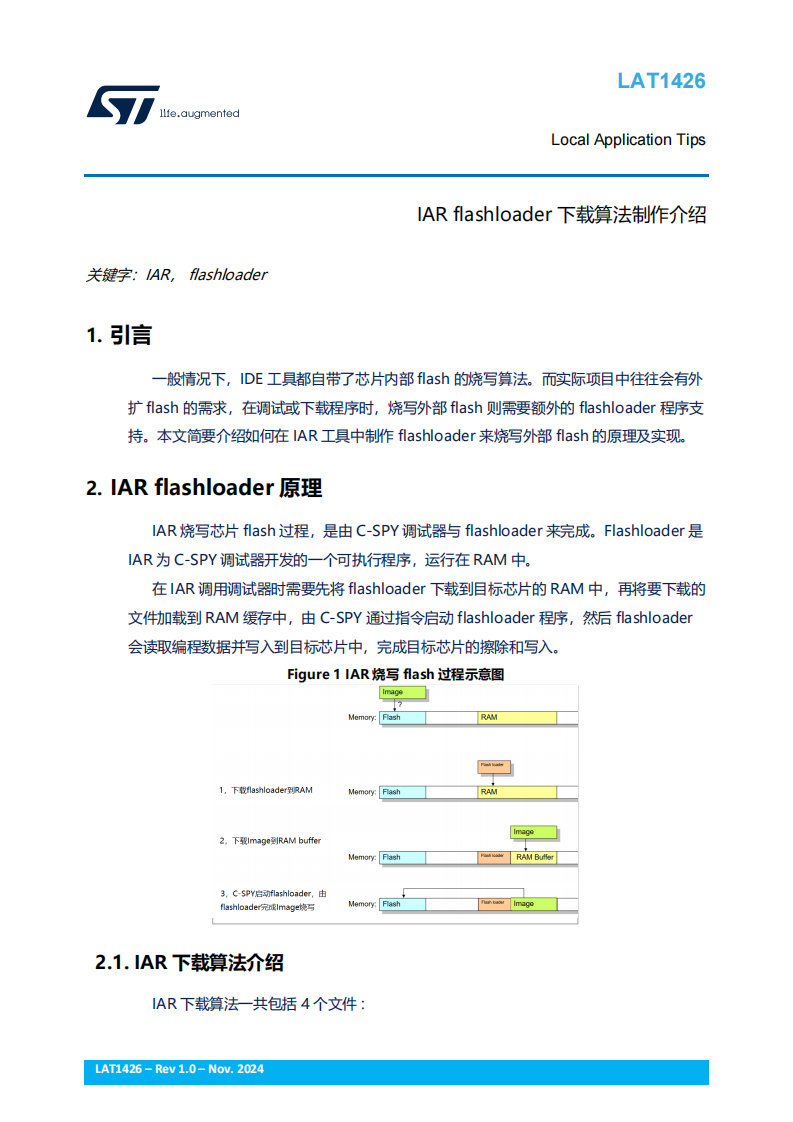

IAR 烧写芯片 flash 过程，是由 C-SPY 调试器与 flashloader 来完成。Flashloader 是IAR 为 C-SPY 调试器开发的一个可执行程序，运行在 RAM 中。在 IAR 调用调试器时需要先将 flashloader 下载到目标芯片的 RAM 中，再将要下载的文件加载到 RAM 缓存中，由 C-SPY 通过指令启动 flashloader 程序，然后 flashloader会读取编程数据并写入到目标芯片中，完成目标芯片的擦除和写入。

3、下载算法制作

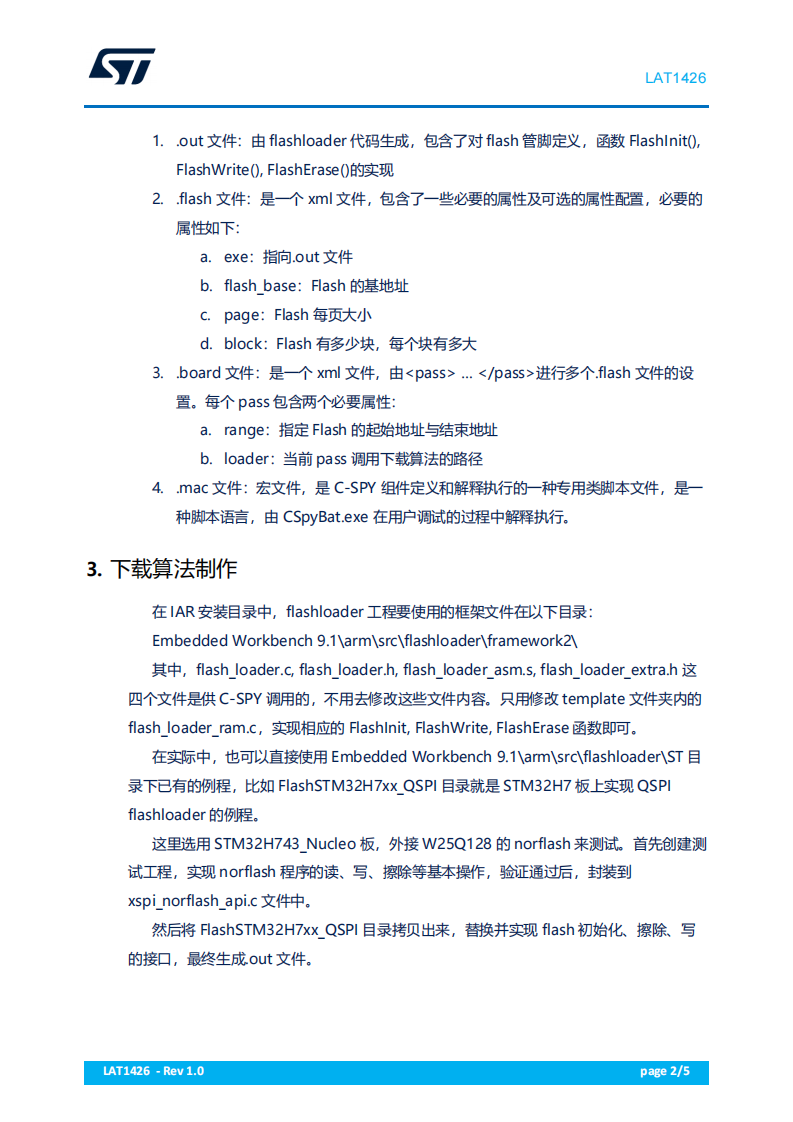

在 IAR 安装目录中，flashloader 工程要使用的框架文件在以下目录：Embedded Workbench 9.1armsrcflashloaderframework2其中，flash_loader.c, flash_loader.h, flash_loader_asm.s, flash_loader_extra.h 这四个文件是供 C-SPY 调用的，不用去修改这些文件内容。只用修改 template 文件夹内的flash_loader_ram.c，实现相应的 FlashInit, FlashWrite, FlashErase 函数即可。

在实际中，也可以直接使用 Embedded Workbench 9.1armsrcflashloaderST 目录下已有的例程，比如 FlashSTM32H7xx_QSPI 目录就是 STM32H7 板上实现 QSPIflashloader 的例程。

这里选用 STM32H743_Nucleo 板，外接 W25Q128 的 norflash 来测试。首先创建测试工程，实现 norflash 程序的读、写、擦除等基本操作，验证通过后，封装到xspi_norflash_api.c 文件中。

然后将 FlashSTM32H7xx_QSPI 目录拷贝出来，替换并实现 flash 初始化、擦除、写的接口，最终生成.out 文件。

4、测试

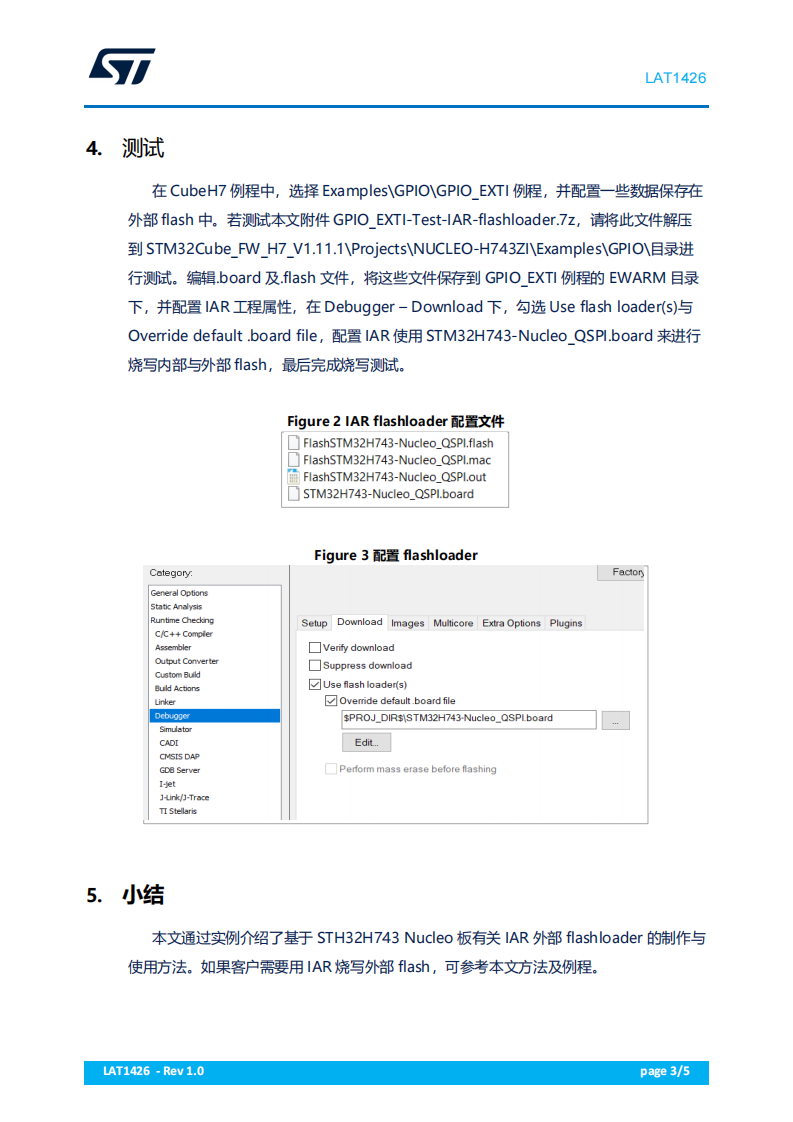

在 CubeH7 例程中，选择 ExamplesGPIOGPIO_EXTI 例程，并配置一些数据保存在外部 flash 中。若测试本文附件 GPIO_EXTI-Test-IAR-flashloader.7z，请将此文件解压到 STM32Cube_FW_H7_V1.11.1ProjectsNUCLEO-H743ZIExamplesGPIO目录进行测试。编辑.board 及.flash 文件，将这些文件保存到 GPIO_EXTI 例程的 EWARM 目录下，并配置 IAR 工程属性，在 Debugger – Download 下，勾选 Use flash loader(s)与Override default .board file，配置 IAR 使用 STM32H743-Nucleo_QSPI.board 来进行烧写内部与外部 flash，最后完成烧写测试。

5、小结

本文通过实例介绍了基于 STH32H743 Nucleo 板有关 IAR 外部 flashloader 的制作与使用方法。如果客户需要用 IAR 烧写外部 flash，可参考本文方法及例程。
