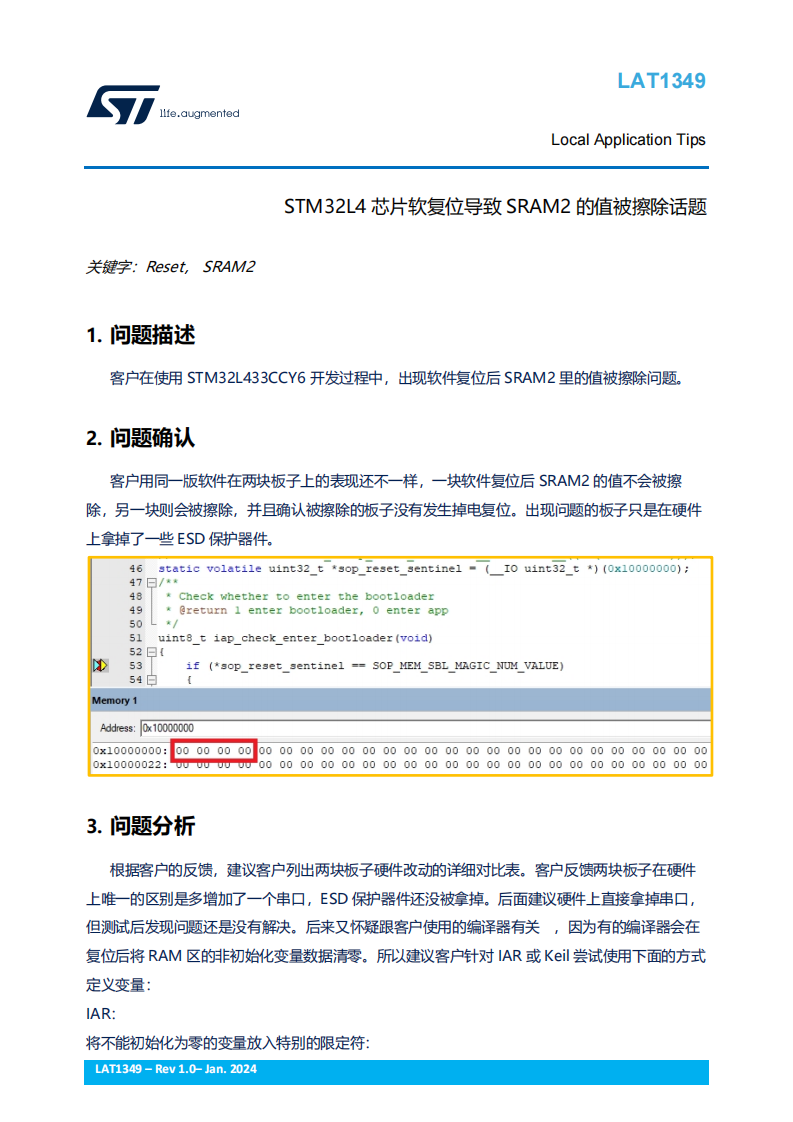

LAT1349 STM32L4芯片软复位导致SRAM2的值被擦除话题

问题描述

客户在使用 STM32L433CCY6 开发过程中，出现软件复位后 SRAM2 里的值被擦除问题。

问题确认

客户用同一版软件在两块板子上的表现还不一样，一块软件复位后 SRAM2 的值不会被擦除，另一块则会被擦除，并且确认被擦除的板子没有发生掉电复位。出现问题的板子只是在硬件上拿掉了一些 ESD 保护器件。

问题分析

根据客户的反馈，建议客户列出两块板子硬件改动的详细对比表。客户反馈两块板子在硬件上唯一的区别是多增加了一个串口，ESD 保护器件还没被拿掉。后面建议硬件上直接拿掉串口，但测试后发现问题还是没有解决。后来又怀疑跟客户使用的编译器有关 ，因为有的编译器会在复位后将 RAM 区的非初始化变量数据清零。所以建议客户针对 IAR 或 Keil 尝试使用下面的方式定义变量.

问题解决

后面查看 RM0394 发现下面一段关 SRAM2 的描述找到了思路.

小结

本篇笔记分析了 STM32L433CCY6 软复位导致 SRAM2 值被擦除问题。后面发现是SRAM2_RST 的值设置为 0 导致了该问题。客户反馈在产线烧录时有修改 option byte 的操作，可能是操作过程中 SRAM2_RST 的值被误修改导致出现了问题。同时我们也建议客户检查其它 option byte 的值是否也有被误修改，并建议客户在操作 option byte 或Flash 时，确保 MCU 供电稳定，烧录口接线良好。
