终端供电场景普遍面临三大核心痛点，一是设备需兼容 4.5V 至 40V 宽幅输入电压，常规降压芯片输入范围不足无法适配，二是轻载工况下静态功耗偏高，整机能效与续航表现不佳，三是小体积封装需求与功率输出、外围器件数量难以兼顾，导致 PCB 布局受限。作为设备供电的核心组件，电源管理芯片的稳压、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY8301 电源管理芯片。
一、原生集成：一体化架构设计，适配智能终端与网络设备需求

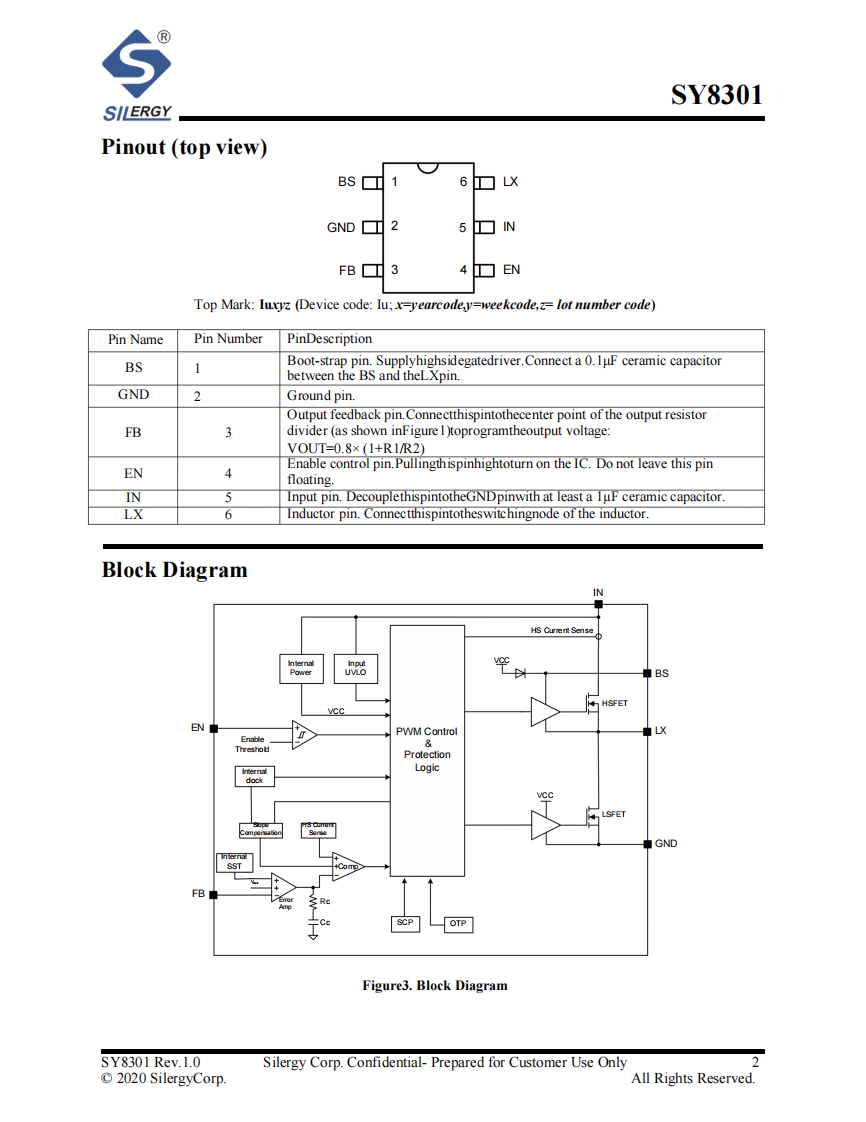

SY8301 并非简单的控制电路与功率器件的组合拼接，而是立足于 LCD‑TV、机顶盒、网络设备全场景需求的一体化原生架构设计。芯片内部集成高压输入高端功率管、同步整流低端功率管、峰值电流控制模块、2MHz 固定时钟发生模块、内部软启动电路、短路打嗝保护模块、过热保护电路、使能逻辑控制模块，同时整合输入欠压锁定与输出欠压检测功能。在 SOT23‑6 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配 LCD‑TV、机顶盒、高功率 AP 路由器的一站式解决方案。
二、五大核心技术亮点，破解宽压小型化供电设计痛点
SY8301 支持 4.5V 至 40V 宽输入电压范围，可稳定输出 1A 负载电流，采用峰值电流控制架构，开关频率固定为 2MHz，内部集成高低侧功率管、软启动电路与多重保护电路，采用 SOT23‑6 小型封装，片内基准电压精度达 0.8V±1.0%，兼顾宽压适配与小型化应用需求。
亮点一：核心精准调控技术
芯片采用峰值电流控制方案，闭环调节响应快速且输出稳定，反馈基准电压精度可达 0.8V±1.0%，保障输出电压精准度，开关频率固定为 2MHz，可有效缩小外围电感与电容体积，同时实现低输出纹波，EN 引脚使能阈值清晰，上升阈值为 1.4V，下降阈值不高于 1V，芯片开关控制精准可靠。
亮点二：全工况高效运行控制
内部集成低导通电阻功率管，高端管 RDS (ON) 典型值 380mΩ，低端管 RDS (ON) 典型值 180mΩ，大幅降低导通损耗，轻载工况下具备超低静态工作电流，典型静态电流 22μA，保障全负载区间高效转换，同步整流架构替代传统二极管整流，进一步提升重载能效表现。
亮点三：输出性能优化功能
内置软启动电路，软启动时间典型值 1ms，有效限制上电浪涌电流，输出纹波控制优异，依托 2MHz 高频开关特性，搭配推荐电容即可实现平稳输出，最小导通时间 80ns、最小关断时间 100ns，动态调节能力出色，适配快速负载切换场景。
亮点四：超低启动与静态功耗
芯片静态电流典型值仅 22μA，空载时功耗极低，关机状态下关断电流典型值 1μA，待机功耗控制优异，输入欠压锁定阈值典型 4V，回差 0.6V，启动门槛清晰，避免低压误启动，内部自供电设计无需额外辅助电源，简化启动电路设计。
亮点五：全维度硬件安全保护
配备 hiccup 模式输出短路保护，当输出电压低于基准 50% 时触发保护，过热保护阈值 150℃，过热回差 15℃，超温后自动恢复，输入欠压保护、输出欠压保护全面覆盖，高端管峰值电流限制 1.6A 至 2.5A，杜绝过流损坏风险。
三、产品核心价值与定位
总体而言，SY8301 绝非一款简单的 “电源管理芯片”，而是矽力杰针对宽压输入、小型化、高能效供电场景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。芯片可广泛应用于 LCD‑TV、机顶盒、笔记本、存储设备、高功率 AP 路由器、网络通信设备等场景，满足多领域宽压降压供电需求。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY8301 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的智能终端、网络设备在消费电子、通信领域实现更高效、更可靠的落地。当前电源管理芯片朝着宽压输入、高频化、小型化、高集成化方向快速发展，SY8301 以 40V 宽压、2MHz 高频、SOT23‑6 小封装的核心组合，完美匹配便携式与嵌入式设备供电升级需求，是宽压非隔离降压场景的高性价比选型。
