产品描述

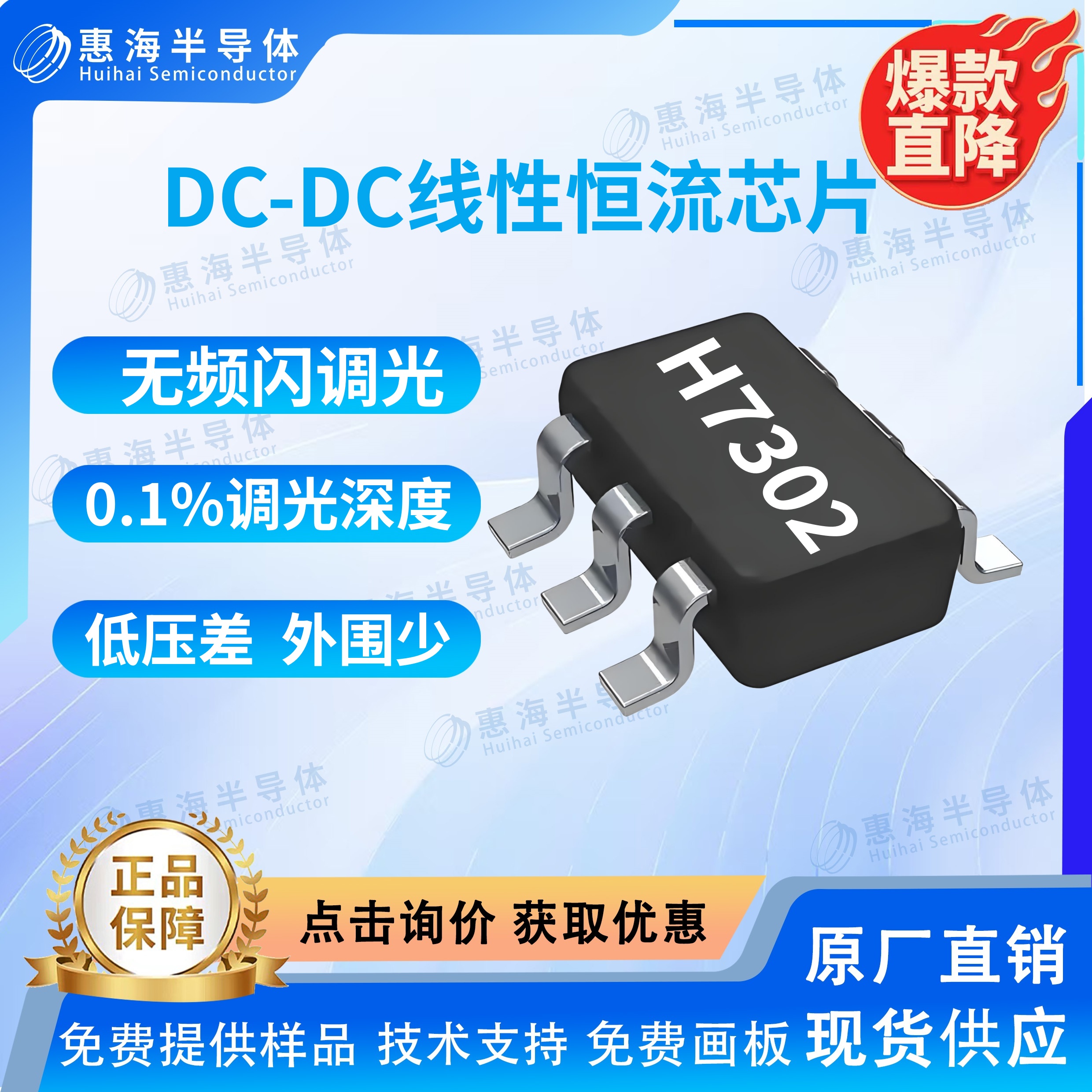

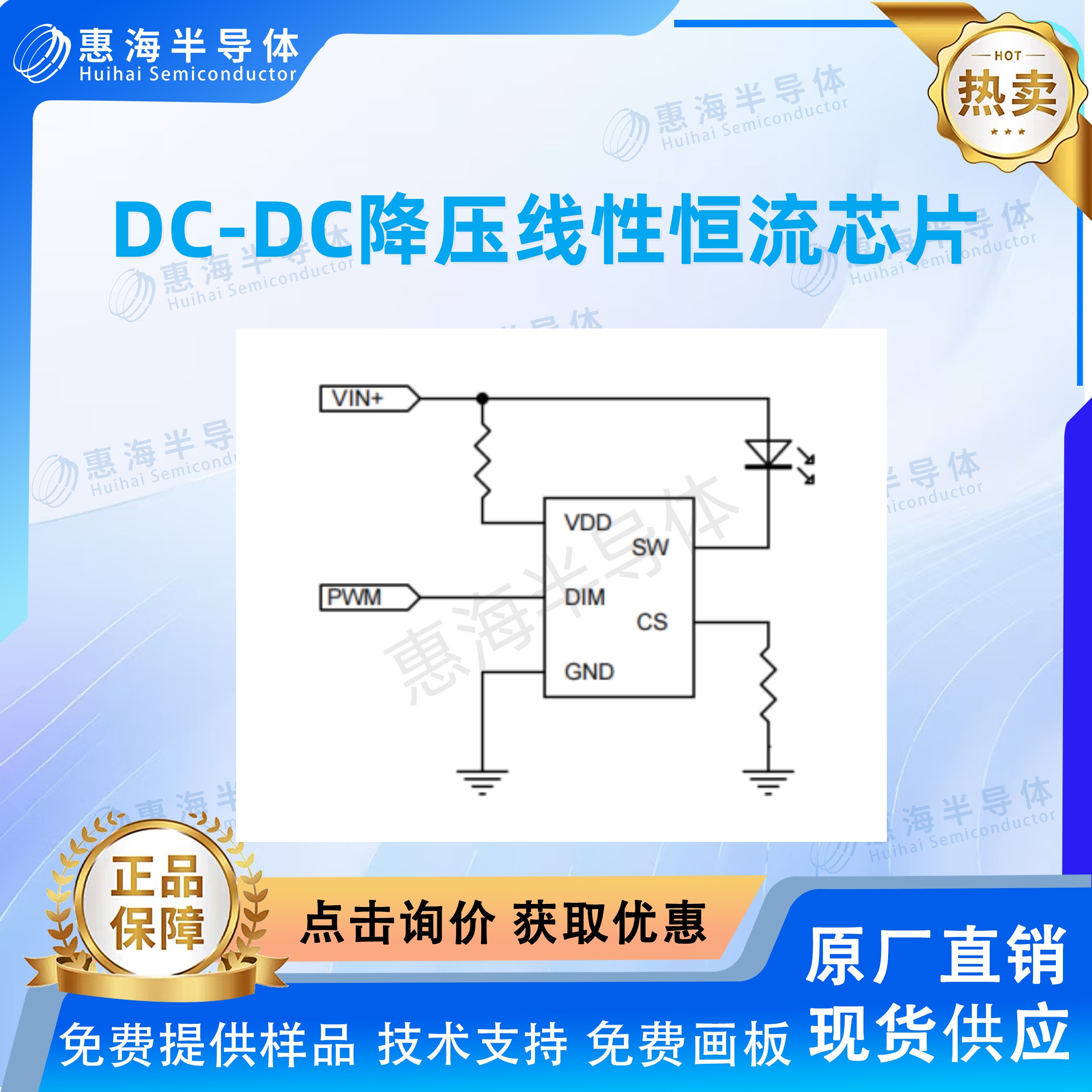

H7302是一种带PWM调光功能的线性降压恒流LED驱动器，需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为10~200mA。
H7302内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。具有很低的静态电流，典型值为100UA。带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。
芯片采用特殊算法，可以实现高精度的恒流效果，输出电流恒流精度≤士3.5%，电压的工作范围为2.5-40V可以轻松满足锂电池以及市场上面中低压的应用需求。H7302采用S0T23-6封装。
产品特征
内置60V耐压MOS,支持2.5V-40V输入
低静态电流:100uA
输出电流:10~200mA
低压差要求3V
PWM调光:高频率25KHZ，分辨率可达1000:1
输出电流精度:±3.5%
内置过热保护
芯片供电内置稳压电路调光辉度:65536级
