一、DAC8771介绍
DAC8771是一款单通道的精密全集成16位数模转换器(DAC)，具有自适应电源管理 功能，适用于工业控制 应用中。自适应电源管理电路 在使能后能够最大程度降低芯片功耗。通过编程设定为电流输出后，电流输出驱动器 上的电源电压根据电流输出引脚 处电压的连续反馈，通过降压/升压转换器 在4V至32V范围内进行调节；通过编程设定为电压输出后，该电路为电压输出级(±15V)生成可编程电源 电压。DAC8771包含一个LDO ，用于从单电源引脚生成数字电源 (5V)，特别适合用于支持隔离式应用中。
二、TDS器件介绍
TDS(平缓钳位浪涌抑制器 )具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护。当 EOS 事件来临时，瞬态电压 攀升至超过集成精密触发器 所设定的击穿电压 （VBR）阈值，触发电路精确的开启内置泄流场效应晶体管 ，有效的将瞬态高压与大电流安全释放到地。由于TDS的内置泄流场效应晶体管具有极低的导通电阻 ，其钳位电压 在额定峰值脉冲电流 范围内几乎是恒定的。
在选择浪涌防护器件时，许多工程师 会优先选择TVS二极管 ，实际上大电流TDS芯片在成本和性能、面积上比TVS更具优势。TDS器件的优势如下：
1. 在提供相同保护的情况下，TDS耗散浪涌能量较小，能通过自身特性将过压与过流事件高效泄放到地，从而避免增加自身热损耗。
2. TDS器件体积小巧，结构紧凑，为硬件工程师设计高度集成型解决方案提供了更优选择。如果应用需要超过单个TDS器件所能提供的特定钳位电压， 可以将多个TDS器件串联，提供了更多的灵活性。
3. TDS器件的钳位电压通常比传统TVS保护设备的钳位电压低30%，减少了系统的电气应力，可以更好的保护后端IC，也为系统中的其他组件创造了更大的安全余量。
4. TDS器件在额定峰值脉冲电流范围内拥有几乎恒定的钳位电压。传统TVS二极管的箝位电压随着峰值脉冲电流的增加而增加，而TDS器件的钳位电压在最大峰值脉冲电流之前几乎保持不变。
5. TDS器件的钳位电压在工作 温度 范 围内 保持稳定，而传统TVS二极管的钳位电压随温度变化。TDS器件拥有卓越的耐用性，在工作规格内性能不会下降，仍能保证低漏电和高钳位电压。
三、应用方案

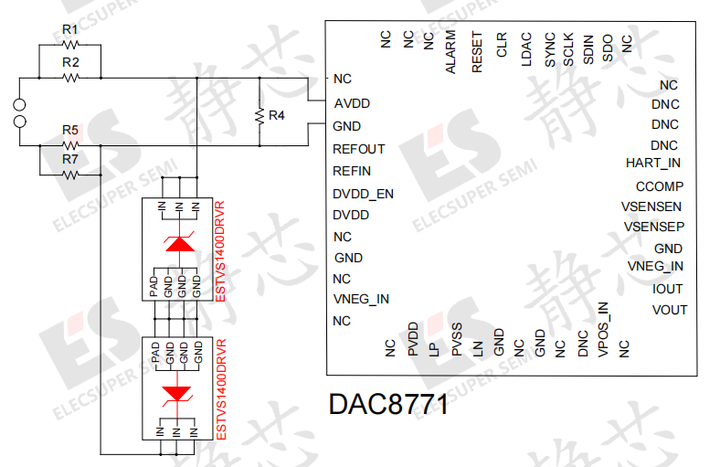

DAC8771可用于数模转换，根据电流输出引脚处电压的连续反馈进行电压调节，输入端使用 平缓钳位浪涌抑制器ESTVS1400DRVR防止过电压 和瞬态 。
ESTVS1400DRVR是湖南静芯新推出的TDS平缓浪涌抑制器，均符合IEC 61000-4-2 (ESD ) 规范，在 ±30kV（空气）和 ±30kV（接触）下提供瞬变保护，采用小型 DFN 2mm x 2mm x 0.68mm 6引脚封装 。其中ESTVS1400DRVR通常用于保护工作电压为12V、14V的系统，器件的触发电压典型值为17.2V，额定瞬态峰值脉冲电流可达60A(tp=8/20μs)，钳位电压VC为20V以内。

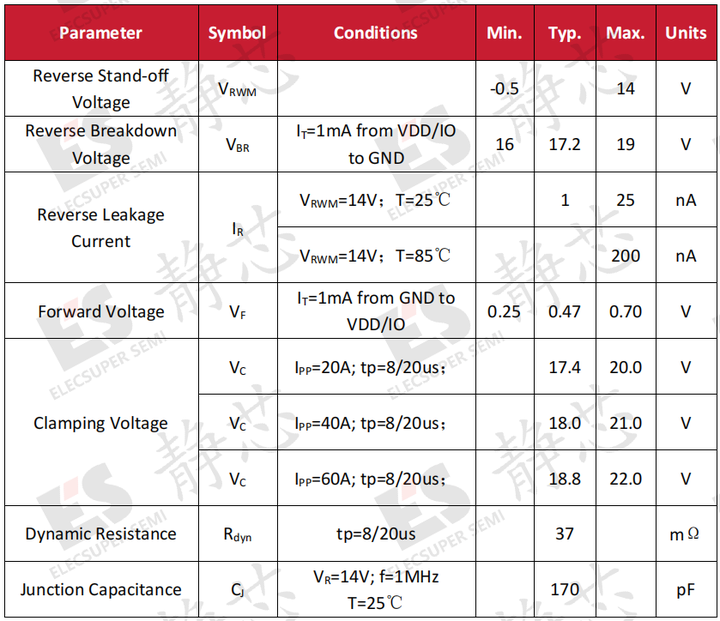

四、器件电气特性表
At TA = 25℃ unless otherwise noted
五、总结与结论
DAC8771作为常用的数模转换器，浪涌防护十分关键。TDS芯片的钳位性能优异、温度特性稳定，在汽车和工业控制领域将会有极大的应用前景和市场。湖南静芯同时推出14V、18V、22V、27V、33V等各种电压等级 的TDS平缓浪涌抑制器，可为系统提供更全面保护。
