晨控CK-GW204-PN与西门子系列PLC配置Profinet通讯连接手册

CK-GW204-PN是一款支持标准工业ProfinNet协议的IO-LINK主站网关，方便用户快速便捷的集成到PLC等控制系统中。

CK-GW204-PN主站网关集成4路IO-LINK通信端口，采用即插即用模式，无需繁琐的配置，减轻现场安装调试的工作量。为了满足用户在某些特殊场合，需要采集一些特定数据，CK-GW204-PN主站网关可将IO-LINK通信端口配置为输入或输出端口，方便对现场相关设备的数据采集和控制。

本期主题：围绕CK-GW204-PN系列产品的Profinet通讯协议与西门子PLC进行通讯配置说明。

0、准备阶段

l编程软件：TIA Portal V16

l多通道网关控制器：CK-GW204-PN

lPLC：西门子1200系列

l通讯协议：Profinet

l连接方式：以太网

1、添加GSD文件

打开软件在”选项”->”管理通过站描述文件”添加设备的GSD文件

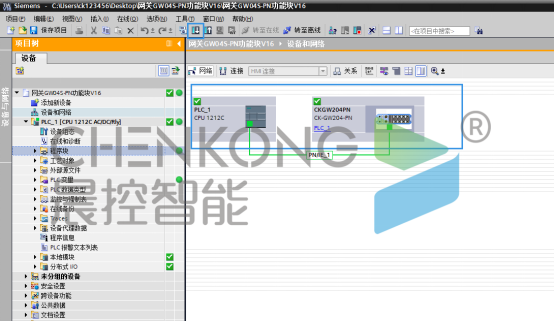

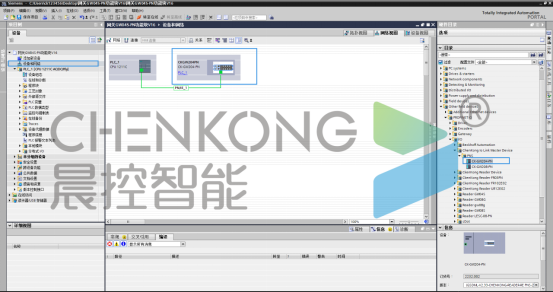

2、添加设备

在硬件目录中的设备文件，添加设备

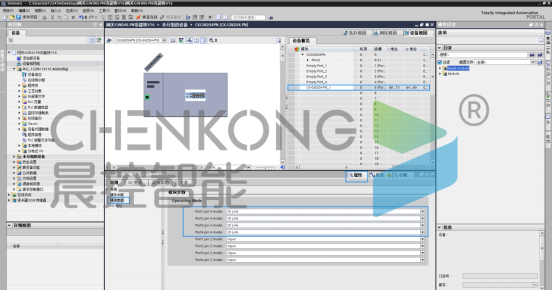

3、设置模式

进入添加的设备

在设备概览中点击映射内存最后一个的属性

在模块参数中pin4脚设置模式（IN/OUT/IOLINK）

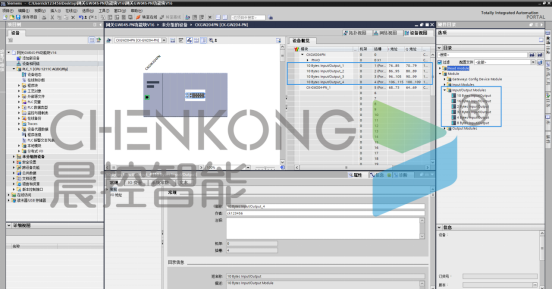

4、映射内存

根据连接设备内存去设置对应的映射内存

以RFID读卡器为例内存为IN_OUT10byte

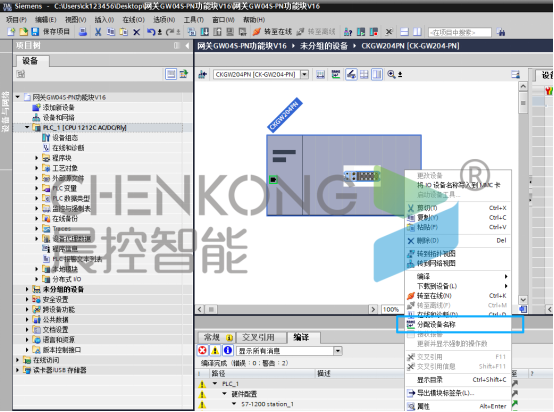

5、分配设备名称

右键设备，选择分配设备名称

给设备分配对应名字

6、完成连接

将配置下载到PLC，完成配置连接
