光耦合器的种类及其在DC/AC电路中的各种应用

　　光耦合器是一种在两个隔离电路之间传输电信号的电子元件。光耦合器也称为Opto-isolator、photo coupler或optical isolator。

通常在电路中，尤其是低电压或高噪声敏感电路中，光耦合器用于隔离电路以防止电气碰撞机会或排除不需要的噪声。在目前的商业市场上，我们可以买到输入输出耐压能力为10kV至20kV，规格为25kV/uS电压瞬变的光耦合器。

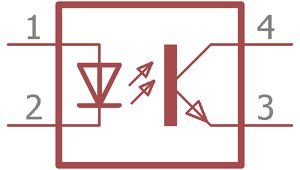

这是光耦合器的内部结构。左边1脚2脚裸露，是LED（Light Emitting Diode），LED发出红外光给光敏三极管在右侧。光电晶体管通过其集电极和发射极切换输出电路，与典型的BJT晶体管相同。LED的强度直接控制光电晶体管。由于LED可以由不同的电路控制，光电晶体管可以控制不同的电路，因此两个独立的电路可以由光耦合器控制。另外，在光电晶体管和红外线LED之间，空间是透明和不导电的材料；它电气隔离两个不同的电路。LED和光电晶体管之间的中空空间可以使用玻璃、空气或透明塑料制成，电气隔离要高得多，通常为10 kV或更高。

　　光耦合器的类型

根据需求和切换能力，市面上有许多不同类型的光耦合器。根据用途，主要有四种类型的光耦合器可用。

使用光电晶体管的光耦合器。

使用光电达林顿晶体管的光耦合器。

使用Photo TRIAC的光电耦合器。

使用光电可控硅的光耦合器。

　　光电耦合器的应用

如前所述，直流电路中使用的光耦合器很少，交流相关操作中使用的光耦合器也很少。由于光耦合器不允许两侧直接电气连接，因此光耦合器的主要应用是隔离两个电路。

从切换其他应用程序，就像可以使用晶体管切换应用程序一样，可以使用光耦合器。它可用于各种与微控制器相关的操作，其中需要来自高压电路的数字脉冲或模拟信息，光耦合器可用于在这两者之间实现出色的隔离。

光电耦合器可用于交流检测、直流控制相关操作。让我们看看光电晶体管的一些应用。

在上部电路中，使用了基于光电晶体管的光耦合器电路。它将像典型的晶体管开关一样工作。在原理图中，使用了基于低成本光电晶体管的光电耦合器PC817。红外线LED将由S1开关控制。当开关打开时，9V电池源将通过限流电阻10k向LED提供电流。强度由R1电阻控制。如果我们改变值并降低电阻，则LED的强度会很高，从而使晶体管增益很高。

另一方面，晶体管是一个由内部红外LED控制的光电晶体管，当LED发出红外光时，光电晶体管将接触并且VOUT将为0，从而关闭连接在其两端的负载。需要记住，根据数据表，晶体管的集电极电流为50mA。R2提供VOUT 5v。R2是上拉电阻。
