一、行业背景与项目概况
在汽车零部件加工行业，自动化生产线的稳定运行直接决定产能与产品合格率，PLC作为生产线的控制核心，承担着设备启停、参数调控、故障监测等关键任务。某中型汽车零部件加工厂现有一条发动机缸体加工流水线，采用三菱FX3U-48MR PLC作为控制终端，该PLC仅配备1个圆形RS-422串口，无以太网接口，主要负责缸体加工过程中的转速、进给量、压力等参数的实时控制，以及工序间的联动逻辑控制。
随着工厂数字化升级推进，现场需新增威纶通MT8150iE触摸屏实现本地参数调试、故障报警实时监控，同时部署工业上位机（搭载WinCC组态软件）完成生产数据汇总、远程管控及报表生成。核心需求为实现三菱FX3U PLC与触摸屏、上位机的同时稳定通讯，保障数据实时同步，且无需改动PLC原有控制程序、不中断生产线运行。由于PLC无网口，且触摸屏与上位机通讯协议存在差异，传统通讯方式无法满足需求，最终选用捷米特JM-ETH-FX-W无线以太网模块（型号中“W”代表无线功能），通过串口转以太网技术，搭建高效稳定的多设备通讯链路。
二、项目痛点、选型与实施过程
（一）核心痛点
本次项目最突出的痛点是协议不兼容导致无法实现多设备同时通讯。三菱FX3U PLC自带的RS-422串口仅支持三菱专用MC协议，而威纶通触摸屏采用Modbus TCP协议，上位机WinCC组态软件支持Modbus TCP与MC协议，但PLC无以太网接口，无法直接与两者建立通讯。同时，PLC仅1个串口，即使通过简单的串口分配器，也无法解决协议不匹配的问题，导致触摸屏与上位机无法同时获取PLC的运行数据，无法实现本地调试与远程管控的双重需求，严重制约工厂数字化升级进度。此外，现场设备布局分散，有线布线难度大、成本高，进一步增加了通讯方案的实施难度。
（二）设备选型
结合项目需求与现场实际，经过多方对比，最终选型捷米特JM-ETH-FX-W无线以太网模块，该模块专为三菱FX系列PLC设计，可完美适配FX3U系列，核心优势如下：
一是具备串口转以太网、以太网桥接器双重功能，可实现RS-422串口与以太网的双向数据转换，同时作为以太网转换器，完成不同协议的适配与转发；
二是支持无线通讯功能，无需现场布线，解决设备分散布线难题；
三是兼容三菱MC协议、Modbus TCP协议，可自动完成协议转换，无需修改PLC程序；四是工业级设计，抗电磁干扰能力强，适配车间复杂的工业环境，保障通讯稳定性。
配套设备包括：威纶通MT8150iE触摸屏（支持Modbus TCP协议）、工业上位机（搭载WinCC 7.5组态软件）、工业无线交换机1台，确保无线通讯信号稳定覆盖整个生产区域。
（三）实施过程
实施过程分为三个阶段，全程不中断生产线运行：
1. 硬件接线：将捷米特JM-ETH-FX-W模块通过专用接口与三菱FX3U PLC的RS-422串口连接，模块采用DC24V独立供电，避免与PLC供电冲突；
2. 参数配置：通过电脑登录模块Web配置界面，设置PLC串口参数（波特率9600bps、数据位8位、停止位1位、无校验），配置无线SSID与密码，将模块IP地址设为192.168.1.200（与触摸屏、上位机处于同一网段），开启协议转换功能，将PLC的MC协议转换为Modbus TCP协议；
3. 设备联动调试：分别配置触摸屏与上位机的通讯参数，触摸屏通过无线连接模块，上位机通过无线交换机与模块建立通讯，调试数据读写功能，确保参数下发、数据采集实时同步，排查通讯延迟、数据丢包等问题，完成整体调试后投入正常使用。
三、网关功能介绍
捷米特JM-ETH-FX-W以太网模块本质上是一款集成串口转以太网、以太网转换器、以太网桥接器功能的工业网关，核心功能如下：
一是协议转换功能，可实现三菱MC协议与Modbus TCP协议的双向转换，解决不同设备间协议不兼容的痛点，无需修改原有设备程序；
二是串口转以太网功能，将PLC的RS-422串口信号转换为以太网信号，实现串口设备与以太网设备的互联互通；
三是以太网桥接器功能，可将多个以太网设备（触摸屏、上位机）与PLC进行桥接，支持多设备同时访问PLC，最大支持8个TCP客户端并发连接，保障数据同步传输；
四是无线通讯功能，支持2.4G/5G双频段，传输距离可达100米，抗干扰能力强，适合工业现场无线部署；
五是状态监控与故障报警功能，可实时监测通讯状态，出现断连、数据丢包等问题时，及时发出报警信号，便于运维人员快速排查。
四、技术架构设计与硬件配置
（一）技术架构设计

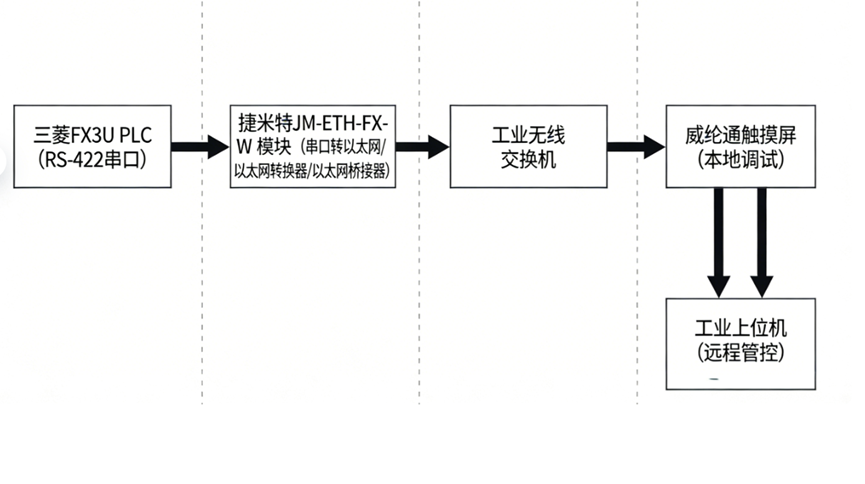

本次项目采用“PLC+以太网模块+多终端”的无线通讯架构，核心架构如下：
1. 控制层：三菱FX3U PLC作为核心控制终端，通过RS-422串口输出控制指令与运行数据；
2. 转换层：捷米特JM-ETH-FX-W模块作为核心转换设备，承担串口转以太网、协议转换、以太网桥接功能，将PLC的串口信号转换为以太网信号，完成MC协议与Modbus TCP协议的转换；
3. 终端层：包括威纶通触摸屏（本地管控终端）与工业上位机（远程管控终端），通过无线方式与模块建立通讯，实现数据交互。
（二）硬件配置
本次项目硬件配置清单如下：
1. 核心控制设备：三菱FX3U-48MR PLC 1台（带1个RS-422串口，无网口）；
2. 转换设备：捷米特JM-ETH-FX-W无线以太网模块1台（支持串口转以太网、协议转换、无线通讯）；
3. 终端设备：威纶通MT8150iE触摸屏1台、工业上位机1台（搭载WinCC 7.5组态软件）；
4. 辅助设备：工业无线交换机1台、DC24V电源2个、专用通讯线若干。所有设备均采用工业级设计，适配车间高温、强电磁干扰的运行环境，保障系统长期稳定运行。

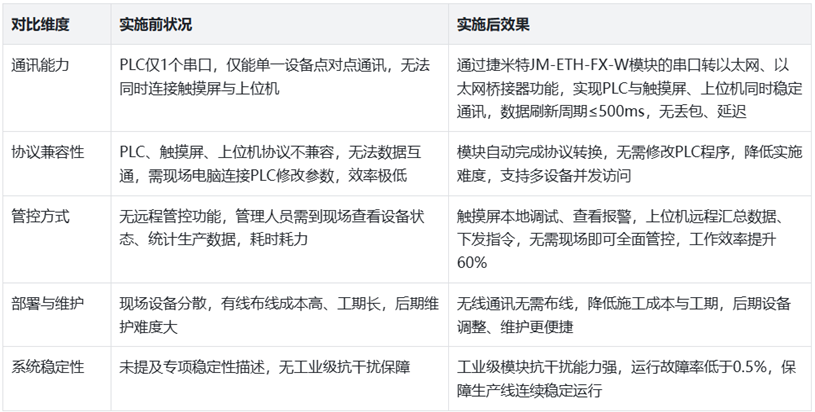

五、应用效果前后对比
六、网关未来发展趋势
随着工业4.0的深入推进，工业网关作为串口设备与以太网设备互联互通的核心部件，未来发展趋势主要体现在四个方面：
一是智能化升级，未来网关将集成边缘计算功能，可实现数据本地分析、处理，减少云端传输压力，提升数据处理效率，同时具备AI故障诊断功能，可提前预警通讯故障；
二是多协议兼容，将支持更多工业协议（如Profinet、EtherNet/IP等），实现不同品牌、不同类型设备的无缝对接；
三是无线化普及，5G与WiFi 6技术的应用，将进一步提升无线网关的传输速度与稳定性，满足远距离、多设备的通讯需求，替代传统有线布线；
四是一体化集成，网关将与工业物联网平台深度融合，实现设备状态实时监控、数据可视化管理、远程运维等一体化功能，助力工厂实现全流程数字化、智能化管控。
七、总结
本次项目针对三菱FX3U PLC无网口、多设备协议不兼容的通讯痛点，选用捷米特JM-ETH-FX-W无线以太网模块，通过串口转以太网、以太网转换器、以太网桥接器的核心功能，成功实现了PLC与触摸屏、上位机的同时稳定通讯，解决了传统通讯方式的局限。实施后，不仅提升了生产线的管控效率，降低了运维成本，还为工厂数字化升级奠定了基础，验证了捷米特JM-ETH-FX-W模块在工业自动化多设备通讯场景中的实用性与可靠性。
在工业数字化转型进程中，大量老旧串口PLC设备面临升级需求，串口转以太网、以太网转换器等设备的应用价值将日益凸显。未来，随着网关技术的不断升级，将进一步打破设备通讯壁垒，助力更多制造企业实现设备互联互通、全流程智能化管控，推动工业自动化产业高质量发展。
