HDI板制造中的自动化设备配置分析：从钻靶精度到板面防护的技术选型

在PCB产品序列中，HDI板对自动化设备的要求属于较高水平。其制程特征表现为层间对准精度要求高、芯板薄且刚性低、表面线路精细且对刮伤极为敏感。这些特征使得钻靶精度控制、收放板取放方式选择和板面防护成为设备选型中的关键考量因素。

传统产线的设备配置多按常规多层板标准执行，在HDI板制程中可能暴露局部不匹配。钻靶环节若仅依赖CCD表面视觉定位，无法穿透外层铜箔获取内层靶点实测数据；取放方式若全线采用吸盘方案，在外层DES和防焊等工序中，板面接触可能造成线路损伤；后道收板若未考虑隔纸防护，板间摩擦对高精度表面品质的影响不可忽视。

在此背景下，按HDI板制程特征分段配置设备的思路逐渐被采纳。该方案将HDI板制程分为钻靶段、外层段和后道段，分别针对精度、效率与防护的优先级差异选用不同技术特点的机型。

钻靶段：预对位与上料精度控制

HDI板压合后内层靶点被外层铜箔覆盖，层偏风险高，传统CCD视觉定位仅识别表面标记，无法获取内层靶点实测数据。

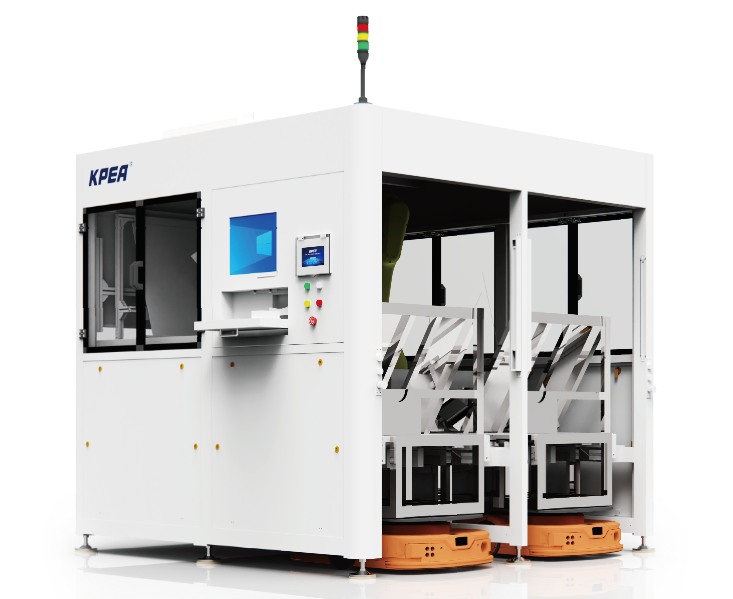

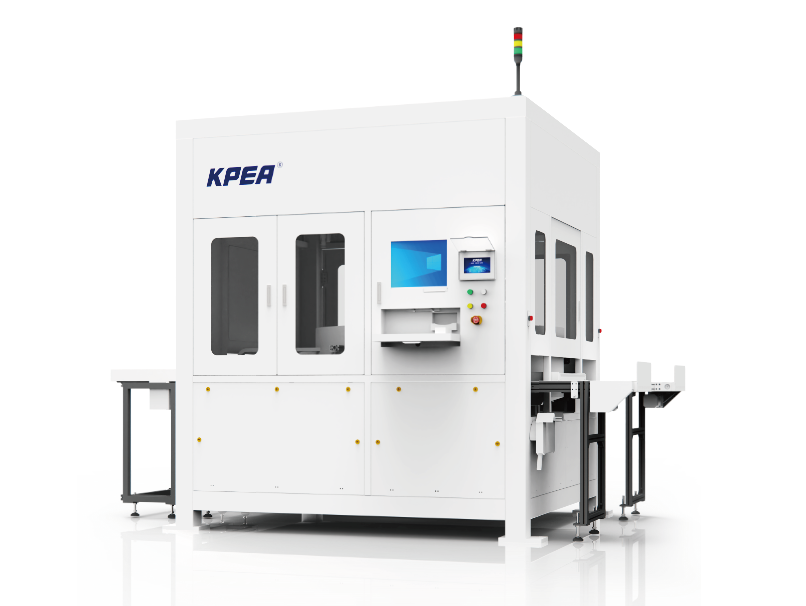

目前行业中有方案采用X-ray相机穿透外层铜箔对内层靶点成像，图像算法提取靶点坐标并与标准位置比对，输出平移量和旋转角度偏差数据。六轴机械手根据偏差值对板件执行位姿补偿，将内层靶点调整至预设位置。靶点缺失或坐标超差的板件自动分流至NG暂存位，不进入钻靶工序。定位完成后由六轴机械手自动执行上料对位动作，手臂自适应调整，无需人工干预吸盘组位置。双工位交替作业，换料不停机。

两款设备配合形成钻靶精度控制闭环：预对位解决内层靶点识别问题，自动上料解决送板姿态一致性问题。

外层前段：核心工序高效取放

LDI曝光、VCP电镀、防焊前处理等工序产线节拍较快，板件尚未经过高价值加工，板面防护要求相对宽松，取放效率是设备选型的优先考量。

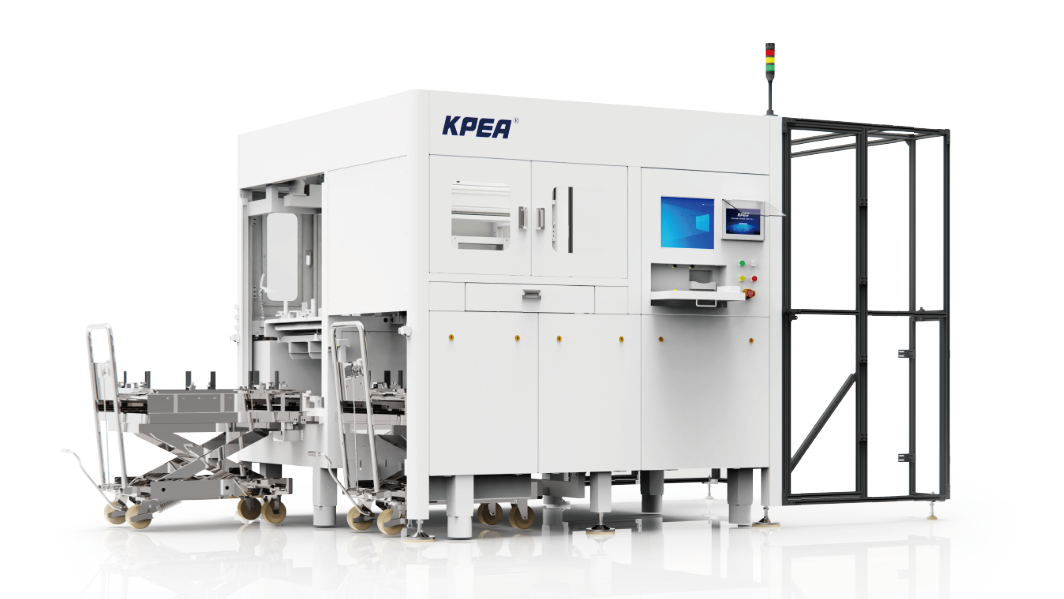

斜立式双工位设计使上料与下料动作可并行执行。斜立式布局使板件倾斜放置，取放路径较水平式更短。搭载六轴机械手，手臂可自动调整位姿，兼容平板载具与多种角度L架。

外层后段：板面防护优先

外层DES和防焊工序板面已累积较高价值，且HDI板线路精细，对表面品质有严格要求。传统吸盘取放与板面直接接触，存在刮伤风险。

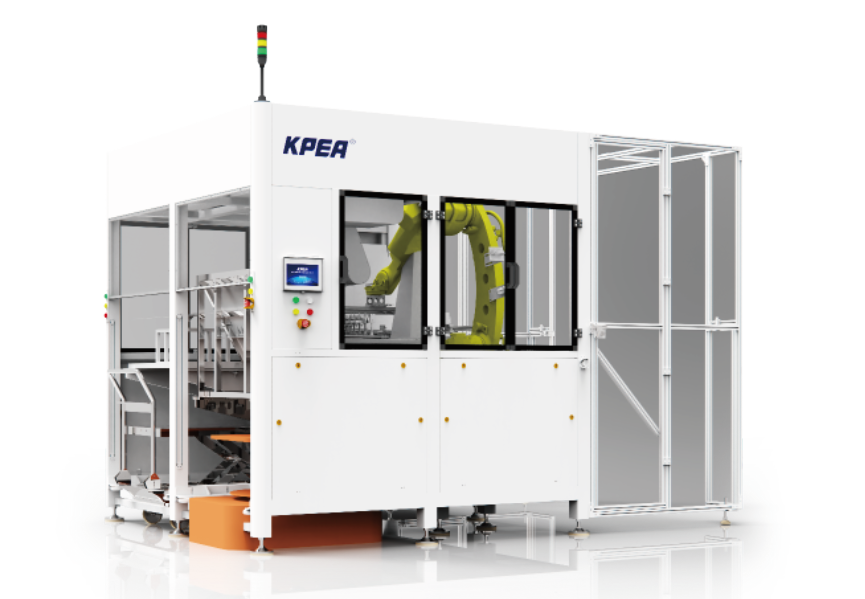

夹板边方式取放方案中，六轴机械手末端配置夹爪，仅作用于板件边缘区域，板面全程无接触。从取放原理上，接触点被限制在板边，板面刮伤和插花的发生概率在取放环节即得到抑制。设备直接适配L插架载具，放板时通过示教定位避开相邻板件。配置NG暂存位实现不合格板自动分拣。

后道段：隔纸防护收板

HDI板成品清洗和OSP后的收板环节，板间摩擦是造成表面划痕的主要因素之一。

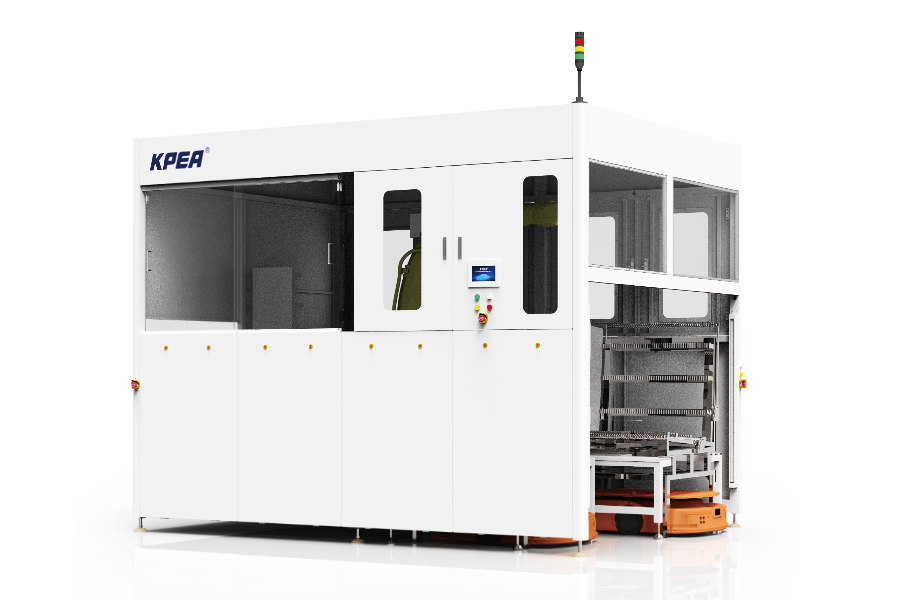

可开关隔纸功能方案在高速收板基础上增加隔纸模块。开启隔纸时每片板自动铺垫隔纸一张，板间无接触堆叠，产速30 Pcs/min。关掉隔纸恢复高速模式，产速60 Pcs/min。CD视觉配合并联机械手定位抓取，收板精度±1mm。

配置汇总

制程段	推荐设备	设备型号	核心功能	解决痛点
钻靶		KPLU-5000A + KPRL-5000B	X-ray预对位 + 自动上料	内层靶点识别、 对位一致性
外层前段		KPRU/L-6440	斜立式双工位高效取放	核心工序节拍快
外层后端		KPRU/L-6640T	夹板边无接触取放	板面刮伤与插花
后道		KPZU-904	隔纸可开关	效率与防护兼顾

在实际产线规划中，HDI板制程的自动化设备配置需从精度、效率、防护三个维度综合评估。钻靶段以X-ray预对位和自动上料组合控制精度，外层段以斜立式双工位和夹板边取放分段配置兼顾效率与防护，后道段以隔纸可开关方案适配不同品质等级产品。

随着HDI板向更高阶数、更细线路方向发展，制程对自动化设备的精度和防护要求也在同步提升。业内分析认为，按工序特征分层配置设备的思路，其核心价值在于针对不同制程段的差异化需求做出取舍，而非以统一配置覆盖全线。这一思路在HDI板及其他高端PCB产品制造场景中具有实际参考价值。
