一、项目背景
某电子半导体封装测试生产车间，主要负责芯片封装、引脚检测、烘烤固化、外观分拣全流程自动化作业，车间部署多套独立控制系统，核心设备包括西门子S7-1200/1500 PLC共6台、西门子SmartIE 1000 IE V3老款触摸屏2台、昆仑通态MCGS Pro组态软件1 套、Modbus TCP数据采集系统1套、8台上位机负责生产监控与芯片制程数据管理。
随着车间智能制造升级，原有控制系统出现IP冲突、跨网段无法互通、设备兼容性差、通讯易受静电干扰等多重问题，严重影响芯片封装精度与生产数据实时采集效率。为在不改动现有设备程序、不中断生产的前提下解决通讯难题，车间选用远创智控YC8000-PN跨网段耦合器，全面优化车间通讯链路，实现全设备统一监控与数据采集。
二、现场核心痛点及设备概况
本次项目核心设备：西门子S7-1200 PLC（6ES7 214-1AG40-0XB0）3台、西门子S7-1500 PLC（6ES7 510-1DJ01-0AB0）3 台、西门子SmartIE 1000 IE V3触摸屏（6AV6648-0BC11-3AX0）2台、远创智控YC8000-PN跨网段耦合器3台、昆仑通态MCGS Pro V7.7组态软件、研华ADAM-6050 Modbus TCP采集终端。现场核心痛点集中在5点，贴合电子封装车间特殊工况：
PLC现场IP固化、冲突无法修改：车间原有3台S7-1200 PLC（IP：192.168.1.10-192.168.1.12）程序已锁定固化，IP与新增采集系统网段完全重叠，修改IP会导致封装程序崩溃、设备停机，无法直接接入上位监控系统。
跨网段设备无法互通：PLC部署在封装现场网段（192.168.1.x），上位机与触摸屏部署在中控室网段（192.168.0.x），普通交换机无法实现跨网段数据传输，需人工现场记录设备参数，数据采集延迟超20分钟。
老款触摸屏不兼容新型PLC：2台SmartIE老款触摸屏固件版本过低，无法直接连接S7-1500 PLC，协议不匹配导致触摸屏无法监控芯片检测工序，只能依赖上位机操作，现场管控极不方便。
S7-200 Smart PLC不支持Modbus TCP：车间2台备用S7-200 Smart PLC无Modbus TCP协议，无法将烘烤、分拣数据上传至统一采集系统，备用设备运行状态形成监控盲区。
车间静电与电磁干扰导致通讯掉线：电子封装车间存在高频静电、设备电磁干扰，原有通讯设备无防护能力，PLC与上位机日均掉线6-8次，每次恢复耗时10分钟以上，影响芯片封装连续性与良品率。
三、功能亮点及解决方案
针对电子封装车间痛点，依托YC8000-PN核心功能制定无扰改造方案，全程不修改设备参数与程序，部署调试仅耗时半天，不影响芯片生产：

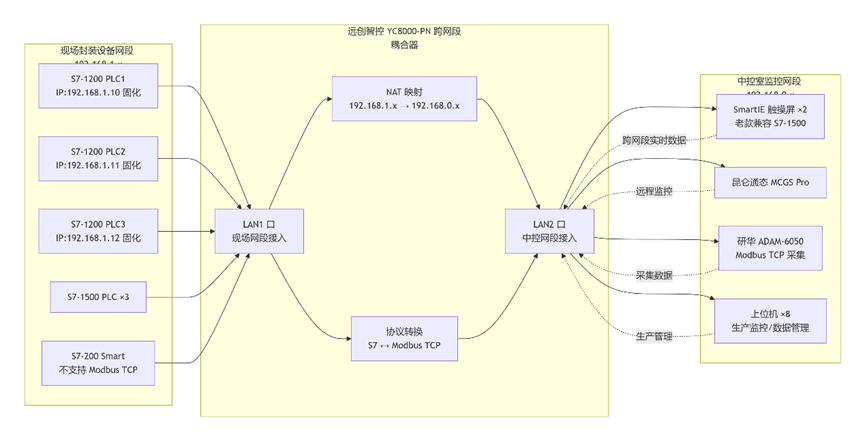

解决IP固化冲突问题：通过NAT地址映射功能，将3台IP固化的S7-1200 PLC原IP（192.168.1.10-192.168.1.12）映射为中控室网段新 IP（192.168.0.20-192.168.0.22），无需改动PLC任何设置，顺利接入上位监控系统，杜绝程序紊乱风险。
解决跨网段通讯难题：采用LAN1、LAN2双独立网口设计，LAN1接入现场封装设备网段（192.168.1.x），LAN2接入中控室网段（192.168.0.x），实现双网段隔离互通，无需重新布线，上位机与触摸屏可实时访问所有 PLC，数据延迟控制在50ms内。
解决老屏兼容新PLC问题：通过协议适配功能，打通老款SmartIE触摸屏与S7-1500 PLC通讯链路，无需升级触摸屏固件，即可稳定读取封装温度、检测精度、设备运行状态等参数，补齐现场监控短板。
解决Modbus TCP对接问题：利用协议转换功能，将S7-200 Smart PLC数据转换为标准Modbus TCP协议，直接对接研华ADAM-6050采集系统，实现备用设备数据统一采集，消除监控盲区。
解决干扰掉线问题：设备采用工业级硬件，内置EMC电磁兼容、TVS浪涌与静电防护，可抵御电子车间高频静电与电磁干扰，优化通讯链路稳定性，彻底解决通讯掉线问题。
四、使用前后对比
通讯效率对比：使用前，跨网段数据采集延迟超20分钟，人工巡检效率低下；使用后，数据延迟≤50ms，全设备实时监控，无需现场巡检，工作效率提升75%。
稳定性对比：使用前，日均通讯掉线6-8次，月停机损失超6小时，影响芯片良品率；使用后，连续运行30天零掉线，通讯稳定性达 99.9%，完全保障封装生产连续性。
兼容性对比：使用前，老屏无法监控新PLC、备用PLC无法接入采集系统，监控存在盲区；使用后，所有设备互联互通，实现车间全设备统一管控，无监控死角。
运维成本对比：使用前，需2名运维人员专职处理IP冲突、掉线问题，人力成本高；使用后，设备免专人值守，运维工作量减少90%，大幅降低车间运维成本。
五、项目总结
本次电子半导体封装车间项目，通过部署远创智控YC8000-PN跨网段耦合器，精准解决了PLC IP固化冲突、跨网段通讯、设备兼容、静电干扰等核心痛点，充分发挥设备NAT映射、双网隔离、协议转换、工业级防护的核心优势。
设备安装便捷、调试简单，全程不改动现场设备原有程序与参数，最大限度降低对芯片封装生产的影响。应用后，车间通讯稳定性、数据采集效率大幅提升，彻底杜绝通讯故障导致的生产停机，有效保障芯片生产良品率，降低运维成本，为电子半导体车间智能化升级提供稳定可靠的通讯支撑。
远创智控YC8000-PN跨网段耦合器的工业级设计与高适配性，完美契合电子制造、半导体封装等高精度自动化场景的复杂通讯需求，是解决多网段互通、设备兼容、IP冲突问题的优选设备。
