【MHZ/KHZ晶振小型化演进路径与实操选型避坑指南】

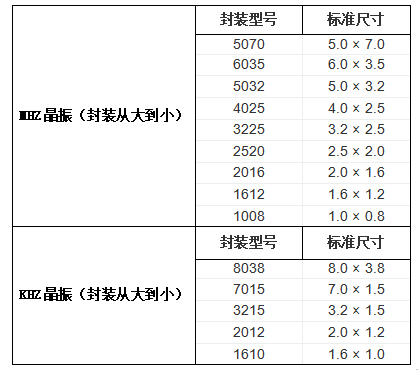

从硬件研发一线的落地视角看，晶振封装小型化从来不是简单的“尺寸数字缩水”，而是MHZ与KHZ两条产品线各自沿着不同的失效机理边界，一步步啃下工艺硬骨头的迭代过程。很多新手工程师拿到小封装晶振直接照搬大尺寸物料的调试经验，最后在量产阶段踩了一堆隐性坑，结合MHZ系列从5070到1008、KHZ系列从8038到1610的完整演进路径，拆解这个过程里很少被公开提及的实操细节。

一、MHZ晶振的小型化：从“大体积冗余”到“微米级精度管控”

早年5070这类大封装MHZ晶振，靠的是大尺寸石英晶片的物理冗余，哪怕切割公差到±10微米，也能把频率漂移控制在合格范围内，金属外壳的厚壁结构完全不用考虑机械应力的影响。从6035、5032往4025、3225迭代的阶段，行业才第一次遇到“尺寸缩小后振动模式畸变”的问题——晶片切到4mm以下时，边缘的寄生振动会直接干扰主振荡频率，厂商不得不改用离子刻蚀工艺替代传统的机械切割，把边缘平整度提升了一个数量级。

到了2520、2016、1612阶段，晶片的支撑电极从原来的金属弹片改成了光刻沉积的薄电极，彻底避免了小空间里弹片共振的问题。直到现在的1008封装，晶片整体尺寸不到1mm，切割公差要控制在±2微米以内，哪怕差1微米，频率偏差就会直接超出±10ppm的合格线，这也是1008封装的MHZ晶振成本是3225的几倍以上的核心原因。

二、KHZ晶振的小型化：从“圆柱插件”到“片式化的结构革命”

KHZ系列的小型化路径和MHZ完全不同，早年8038这类大封装32.768K晶振，用的是圆柱玻璃封装，靠内部的两根金属引线固定音叉型晶片，结构简单但占板面积极大。往7015、3215迭代的过程中，行业遇到的最大难题是音叉晶片的微型化——音叉臂长度从8mm缩到3mm时，振动的Q值会直接暴跌30%，很容易出现停振问题。

厂商通过在音叉臂表面沉积特殊的金属配重层，才把小尺寸下的Q值稳定在合格区间。到了2012、1610这类超小封装阶段，彻底抛弃了传统的引线结构，改用陶瓷基底上的光刻电极直接固定音叉晶片，把整体厚度压缩到1mm以内，现在智能手环、TWS耳机里用的时钟晶振，几乎全是1610封装的产品，占板面积只有早年8038的1/30。

三、不同封装代际的选型避坑实操

很多工程师图省事，直接把大封装晶振的设计参数套到小封装物料上，很容易出问题。MHZ系列里，3225是当前工业级场景的性价比最优解，2520、2016适合普通消费电子，1612、1008只推荐用在空间极度受限的可穿戴设备里，盲目在车载场景用1008封装，抗冲击余量会明显不足；KHZ系列里，3215是车规时钟的稳妥选择，2012适合普通智能硬件，1610优先用在电池供电的低功耗设备里，它的寄生电容比8038封装小4pF，待机功耗能降低20%左右。

另外要注意，1612以下的MHZ晶振和2012以下的KHZ晶振，回流焊的温度曲线不能超过260℃，否则内部的薄电极很容易出现脱落，留下长期漂移超标的隐性故障。

四、小型化的真实边界：不是越小越好

现在不少厂商在推比1008更小的0806封装MHZ晶振，但这类产品的频率范围已经被压缩到非常窄的区间，高频段的漂移控制难度极大。晶振小型化从来不是为了把尺寸做到极致，而是在不同场景的可靠性、成本、空间需求之间找平衡，脱离实际应用场景谈极致小封装，没有任何落地意义。
