ProfiNet转MODBUS RTU工业网关｜智慧水厂全厂数据互通管控案例

一、项目应用场景概述

随着新型智慧城市建设全面推进，市政智慧水务作为民生基础保障与绿色节能核心赛道，逐步摆脱传统人工值守、分段管控的粗放模式，全面向工业自动化集中管控、工业物联网数字化运维、智能预警节能降耗方向迭代升级。智慧自来水厂作为城市供水系统的核心枢纽，承担着原水过滤、水质净化、杀菌消毒、恒压供水、水质实时监测、管网调度等关键职能，其设备运行稳定性、水质数据精准性、系统调度协同性直接关系城市居民用水安全与市政水务运维效率。本次改造项目落地于中部地级市新建智慧自来水厂全厂智能化配套工程，是当地重点民生数字化升级项目，适配全国智慧水务规模化改造的行业发展浪潮。

该水厂采用“中控集中调度+分区域工艺控制”的分层管控架构，全厂顶层调度核心搭载工业工控机作为全厂ProfiNet主站核心设备，搭载专业化ProfiNet总线调度程序，统筹全厂净水工艺流程时序、水泵机组启停调度、管网压力调节、设备故障集中报警、能耗数据汇总、上位机平台数据交互等全厂核心调度业务，具备组网灵活、算力充足、总线调度稳定的优势，可满足水厂多设备、多工段、全天候连续调度的生产需求。在水厂核心工艺工段，包括原水沉淀池、生化曝气池、精细过滤池等关键区域，现场部署和利时DCS系统作为区域工艺控制单元，设备默认采用Modbus RTU串口总线协议，作为Modbus RTU从站设备，独立管控各工段水质检测仪表、曝气泵组、加药装置、液位传感器、压力变送器、水质COD、DO在线监测终端等现场设备，承担底层水质数据采集与就地设备控制职能。

水厂建设初期存在设备协议选型不统一的问题，顶层工控机采用ProfiNet以太网总线架构，底层和利时DCS系统采用Modbus RTU串口通讯架构，两类异构总线协议无法直接互通，导致全厂生产数据、水质数据、设备运行数据严重分散，形成典型的工业数据孤岛，无法实现全厂一体化集中管控。为搭建全厂统一工业物联网智慧管控平台，实现水质数据实时采集、异常智能预警、设备联动调度、能耗智能统计、无人化值守运维，项目引入塔讯TX131-RE-RS/PNS智能网关，依托设备强大的协议转换能力，同时兼具工业网关、物联网网关、智能网关与数据采集器一体化功能，搭建ProfiNet与Modbus RTU异构总线通讯桥梁，打通全厂上下层数据链路，实现水厂自动化、数字化、智能化全域管控升级。

市政自来水厂现场工况具备工段分散、布线距离长、户外设备多、环境潮湿、电气设备杂、信号干扰源多的特点，传统串口转换设备布线抗干扰能力弱、数据传输不稳定、无数据缓存容错能力，无法满足水务行业全天候稳定运行、水质数据零丢失、故障快速响应的严苛要求。而TX131协议转换网关具备工业级防潮防尘、抗电磁干扰、宽压稳定供电、断点续传、故障自恢复的特性，完美适配智慧水厂复杂现场工况，为全厂物联网数字化管控提供稳定可靠的底层通讯支撑。

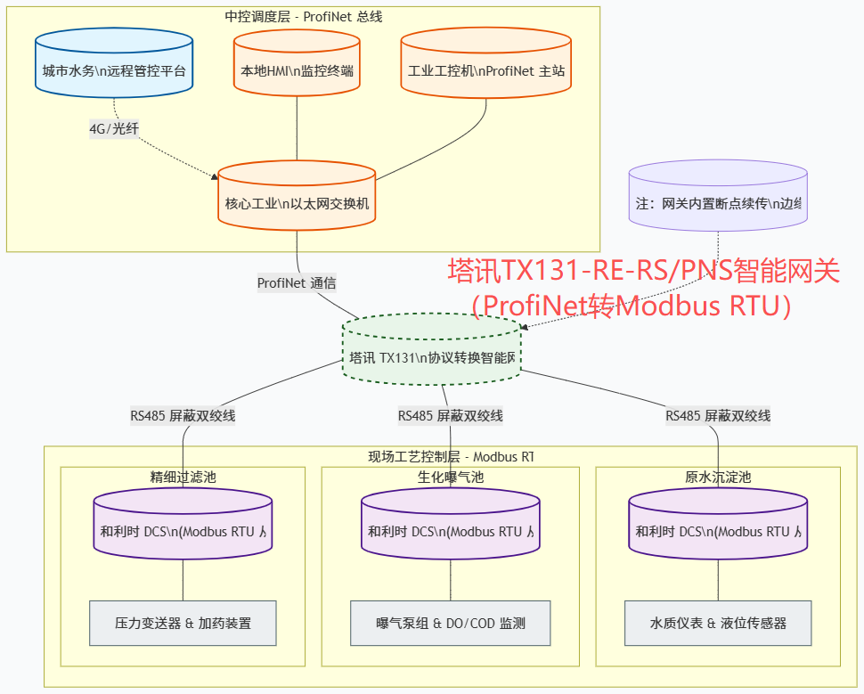

二、现场结构拓扑图

三、项目原有痛点

改造前，该新建智慧水厂因上下层设备总线协议异构、通讯链路缺失，存在数据管控分散、运维效率低下、水质预警滞后、系统稳定性差、改造成本高昂等一系列行业共性痛点，严重制约智慧水厂智能化、无人化管控落地，具体问题集中在五大维度：

第一，总线协议异构，全厂数据彻底割裂。水厂中控工控机基于ProfiNet以太网总线实现全厂统筹调度，传输速度快、组网范围广、适配集中管控；底层和利时DCS系统采用Modbus RTU串口总线，仅能实现单工段就地管控，两类异构总线协议无原生互通接口，无法直接数据交互。导致沉淀池、曝气池、过滤池各工段水质数据、泵组运行数据、设备状态数据独立存储在分区DCS系统中，中控无法统一读取、汇总分析、联动调度，全厂处于“分段孤岛式管控”状态，完全达不到智慧水厂一体化集中管控的建设标准。

第二，人工巡检运维成本高，数据时效性极差。在无自动数据采集链路的情况下，水厂所有水质指标（COD化学需氧量、DO溶解氧、水体PH值、浊度）、水池液位、管网压力、泵组运行电流电压等核心数据，全部依赖运维人员每日定时现场人工巡检、手动抄录统计。人工采集方式不仅耗费大量人力物力，且数据更新周期长、误差大、覆盖率低，无法实时掌握全厂水质动态与设备运行状态，水厂日均人工巡检时长超4小时，人力成本居高不下。

第三，水质异常预警严重滞后，供水安全隐患大。传统人工巡检模式下，水质超标、设备故障、池体液位异常等问题无法实时发现，异常报警滞后最长达到2小时。当出现水体溶解氧不足、COD超标、曝气泵故障停机、液位超高超低等紧急情况时，无法及时联动调整工艺参数、启停设备，极易导致净水工艺不达标、水质不合格出厂、水池溢流缺水等安全事故，严重影响城市供水稳定性与水质安全，存在极大的民生保障隐患。

第四，现场布线环境复杂，传统对接方案稳定性差。水厂各工艺工段分布范围广，DCS设备与中控机房布线距离长，传统串口转换器无屏蔽抗干扰设计，长距离传输极易受水厂变频器、水泵电机、电气控制柜的电磁干扰，频繁出现数据丢包、传输错乱、通讯断连等问题。同时简易转换设备无数据缓存、断点续传功能，线路波动时数据直接丢失，无法保障水质关键数据的完整性，完全无法满足水务行业全天候连续稳定运行需求。

第五，传统改造方案成本高、风险大、周期长。若采用传统改造方式，要么更换全套DCS通讯模块适配ProfiNet协议，要么大规模改写工控机与DCS对接程序，不仅设备采购、程序开发成本高昂，且需要停工调试，影响水厂正常供水；同时程序大规模改动极易造成原有成熟净水工艺逻辑错乱，存在极大的运行风险，无法适配新建水厂快速投产、稳定运行的核心需求。

四、TX131智能网关解决方案设计

针对智慧水厂协议异构、数据孤岛、预警滞后、布线干扰强、运维成本高等核心痛点，项目依托塔讯TX131-RE-RS/PNS智能网关一体化协议转换、数据采集、边缘处理、工业级防护能力，制定“零程序改动、分区部署、全域采集、实时联动、稳定容错”的智慧水务专属解决方案，低成本、高效率打通ProfiNet与Modbus RTU异构总线壁垒，实现全厂自动化协同管控与物联网数字化升级。

方案采用双角色精准适配水厂主从架构，完美匹配全厂管控逻辑。网关ProfiNet侧固定为从站模式，无缝接入中控工控机ProfiNet主站局域网，直接纳入全厂总线调度体系，无需修改工控机任何调度程序与机房布线结构，零风险适配原有顶层管控架构；网关Modbus RTU侧主动切换为主站模式，通过屏蔽RS485总线分区对接各工段和利时DCS从站系统，依托内置高性能数据采集器，分时轮询沉淀池、曝气池、过滤池所有水质、设备、液位、压力寄存器点位，实现全域数据采集与双向交互。

核心功能针对性定制配置：一是高精度双向协议转换与点位映射，网关实时解析ProfiNet与Modbus RTU两类总线数据格式，将中控工控机下发的工艺调节指令、泵组启停指令、加药参数调节指令，转换为Modbus RTU协议指令写入和利时DCS寄存器，实现全厂设备远程联动调度；同时将DCS采集的COD、DO、液位、压力、设备故障、水质浊度等核心数据，转换为ProfiNet协议数据实时上传中控工控机与物联网平台，实现水质数据全域可视化。二是分区分时轮询机制，针对水厂多工段分散布局特点，采用分区轮询策略，水质核心预警数据采用50ms高速轮询，保障异常秒级响应；设备能耗、运行时长等常规数据采用300ms轮询，有效降低总线负载，兼顾实时预警与系统稳定。

工业级工况适配与容错优化配置：针对水厂潮湿、长距离布线、电磁干扰强的工况，开启网关全工况电磁屏蔽、防潮防尘、浪涌防护功能，适配现场恶劣环境；启用边缘数据缓存、断点续传、自动重连功能，长距离线路瞬时波动时自动缓存关键水质数据，链路恢复后自动补发，杜绝数据丢失；支持宽压冗余供电，抵御水厂电网频繁波动。同时网关自带专属GSD文件，可快速完成ProfiNet总线组态对接，全程无需改动和利时DCS净水工艺程序与工控机调度逻辑，依托物联网网关轻量化部署，快速补齐智慧水厂工业物联网底层采集短板，实现全厂工业自动化协同控制与数字化智能管控闭环。

五、分步实施过程

本次智慧水厂改造项目依托新建水厂未正式投产的窗口期，严格遵循水务工程标准化施工规范，采用“点位勘测、离线组态、分区部署、分步接线、分区联调、全域联动、试运行投产”的标准化实施流程，全程保障施工安全、数据精准、系统稳定，整体实施周期14天，各阶段实操流程清晰、落地性强，具体实施细节如下：

第一阶段：全厂工段勘测、仪表DCS点位摸排与方案细化

项目前期，技术人员进驻自来水厂开展全工段摸排勘测工作，覆盖原水沉淀池、生化曝气池、精细过滤池、加药车间、泵房机组五大核心区域。首先，逐一核对各工段和利时DCS系统通讯参数，统一记录Modbus RTU从站地址、串口波特率、校验位、数据位等核心参数，确认全厂DCS统一通讯参数为9600bps、8N1；其次，精细化梳理DCS内部所有采集与控制寄存器点位，分类统计COD水质采集点位、DO溶解氧点位、液位压力监测点位、泵组启停控制点位、故障报警点位、能耗统计点位等百余组核心点位，制作全厂标准化点位映射对照表，明确上传下发数据清单。同时，现场勘测各工段布线距离、干扰源分布、机柜安装位置，结合水厂大范围分散布局特点，规划网关分区部署方案、屏蔽线缆布线路径，规避电机、变频器强电磁干扰区域，保障长距离传输稳定性。最后对接中控运维团队，明确工控机调度需求、平台数据上传需求，敲定网关轮询策略、数据映射区间、预警响应机制，形成完整的水务项目施工技术方案与交底文件。

第二阶段：网关离线参数组态、功能配置与GSD导出

为不影响水厂施工进度，所有网关配置全部采用离线调试完成。通过调试电脑登录TX131智能网关后台，修改设备IP地址匹配中控工控机ProfiNet局域网段，保障总线通讯通畅。锁定网关ProfiNet从站工作模式，适配全厂主站调度架构；启用Modbus RTU主站模式，批量录入各分区和利时DCS从站设备地址与通讯参数，实现参数精准匹配。依据前期点位对照表，完成双向数据精准映射，明确水质监测数据、设备状态数据的上传区间与工艺控制指令、调度参数的下发写入区间，确保数据无错位、指令无偏差。针对性开启水务专属防护功能，启用电磁抗干扰、防潮适配、硬件看门狗、断点缓存、数据补发功能，优化分区分时轮询机制，保障水质异常数据高速响应。最后导出网关GSD组态文件，完成全套参数多重备份，为中控系统组态对接做好充分准备。

第三阶段：中控系统组态对接、通讯链路搭建

在中控工控机ProfiNet主站工程中导入TX131网关GSD文件，将网关挂载为全厂ProfiNet从站设备，完成总线拓扑组网配置。根据网关IO字节映射区间，绑定工控机数据交互地址，搭建中控调度层与现场采集层的双向通讯链路。本次改造全程保留水厂原有成熟净水工艺调度逻辑与DCS控制程序，仅新增数据交互与协议转换通讯链路，零程序改动风险，保障水厂净水工艺稳定可靠。组态完成后，开展软件仿真测试，模拟水质异常数据上传、设备远程启停、工艺参数调节、故障报警触发等场景，校验数据传输精度、指令响应速度、点位映射准确性，排查网段冲突、组态错误、总线负载异常等问题，反复优化参数，确保全厂软件通讯链路完全通畅。

第四阶段：分区设备安装、屏蔽布线与单点调试

结合水厂分区布局特点，采用分区部署、分步施工模式开展硬件安装。将TX131工业网关分别部署于各工段现场机柜，采用标准导轨固定安装，接入水厂DC24V工业稳压供电，通电核验设备运行状态，确认指示灯正常、无故障报错。针对水厂长距离传输需求，全程采用双层屏蔽RS485双绞线铺设通讯线路，严格按照工业施工规范做接地屏蔽处理，有效抵御现场电机、变频器电磁干扰，所有布线规整固定、标识清晰，符合水务工程安全施工标准。硬件施工完成后，逐一对沉淀池、曝气池、过滤池DCS系统进行单点通讯调试，通过中控工控机远程下发泵组启停、加药调节指令，核验现场设备执行精度；同时实时读取COD、DO、液位、压力等水质数据，校验数据采集器采集精度与传输延迟，逐一排查接线、参数、点位映射等潜在问题，确保单工段通讯、控制、采集功能全部达标。

第五阶段：全厂全域联调、工况模拟与压力测试

单工段调试合格后，开展全厂全域联动调试与72小时满负荷工况压力测试，模拟水厂全天候连续运行、电网波动、电磁干扰、线路瞬时抖动等复杂工况，全面核验网关协议转换稳定性、全域数据采集可靠性、异常预警响应速度。测试过程中，重点验证水质超标、液位异常、泵组故障等紧急场景的预警响应效果，优化高速轮询参数，最终实现水质异常告警响应时间压缩至8秒以内。同时对接水厂中控工业物联网平台与城市水务远程监管平台，打通全域数据上传链路，实现全厂水质数据、设备数据、能耗数据实时可视化展示、自动存档、异常弹窗预警、远程溯源分析，完成全厂数字化管控闭环。全程监测总线丢包率、数据延迟、设备在线率，保障系统长期稳定运行。

第六阶段：参数固化、运维培训与正式投产试运行

所有调试与压力测试工作全部达标后，固化网关所有配置参数与中控组态程序，完成多份参数备份存档，防止后期参数误改动。针对水厂运维人员、值班人员开展专项实操培训，详细讲解网关运行状态、通讯故障排查方法、数据查询流程、异常处置规范、日常运维注意事项，保障现场人员具备独立运维、故障处置能力。培训完成后，清空调试日志，开启全厂正式投产试运行，持续72小时跟踪系统运行状态、水质数据采集精度、预警响应效率，全方位保障改造效果稳定落地。

六、改造前后效果对比

本次依托TX131智能网关完成协议转换与智慧水厂数字化升级后，彻底解决了全厂数据孤岛、运维低效、预警滞后、管控分散等核心问题，水厂工业自动化协同能力、工业物联网数字化管控水平、供水安全保障能力、运维经济性均实现跨越式提升，改造前后核心指标对比如下：

七、项目总结

本次市政智慧水厂全厂管控升级项目，精准聚焦智慧水务行业新旧设备协议异构、数据孤岛严重、运维成本高、水质预警滞后、长距离通讯不稳定等行业普遍痛点，依托塔讯TX131-RE-RS/PNS工业网关强大的协议转换、边缘数据采集、工业级容错防护能力，以轻量化、零程序改动、低成本、短周期的改造方式，成功打通工控机ProfiNet主站与和利时DCS从站的异构总线协议壁垒。项目充分发挥智能网关、物联网网关与高性能数据采集器的一体化集成优势，完美适配水厂大范围分散、潮湿多干扰、全天候连续运行的复杂工况，实现了全厂净水设备协同控制、水质数据全域采集、异常故障秒级预警、运维模式智能升级。

从工业自动化管控层面，改造后彻底打破水厂分段独立管控模式，构建起全厂一体化集中调度体系，实现沉淀池、曝气池、过滤池各工段设备联动启停、工艺参数自动调节，大幅提升净水工艺稳定性与设备运行效率，保障出厂水质持续达标。从工业物联网数字化层面，依托高性能工业网关搭建起全厂底层数据采集与传输核心链路，实现COD、DO、液位、压力、设备状态、能耗数据的实时采集、云端上传、智能分析、全程溯源，彻底摒弃传统人工抄表、被动运维模式，大幅降低人力运维成本，提升水厂智能化、无人化管控水平。

整套改造方案适配市政智慧水务新建项目与老旧改造项目的多元化需求，具备抗干扰强、稳定性高、部署便捷、性价比高、可复制性强的显著优势，完美契合全国智慧水务数字化、智能化、节能化的改造浪潮，可广泛应用于自来水厂、污水处理厂、泵站集群、管网监测等各类水务工程场景，为市政智慧水务行业自动化、物联网升级提供了成熟、可落地的标杆解决方案，具备极高的行业推广价值与应用前景。
