ProfiNet转MODBUS RTU协议转换｜西门子S7-1500对接HMI焊接产线改造

一、项目应用场景概述

在汽车制造业向高精度、柔性化、数字化智能制造全面转型的行业背景下，汽车底盘零部件作为整车承载与安全核心构件，其焊接精度、工艺一致性、生产稳定性直接决定整车安全性能与产品良品率。汽车精密焊接产线具备多机器人协同、工艺参数严苛、换型频次高、批量重复性生产的典型特征，对设备联动同步性、参数一致性、操作可溯源性、产线数字化管控能力有着极高的行业标准要求。本次智能化升级项目落地于华东大型汽车零部件制造企业底盘精密焊接车间，主要负责汽车下摆臂、副车架、底盘支架等核心金属零部件的自动化机器人焊接加工，是车企核心配套量产产线，适配当下汽车零部件柔性焊接智能化改造的主流发展需求。

该精密焊接产线采用“中控主控统筹节拍+工位就地人机交互”的分级控制架构，全线核心主控单元搭载西门子S7-1500 PLC，作为产线唯一ProfiNet主站设备，依托高速ProfiNet工业以太网总线，统筹全线六轴焊接机器人运动轨迹、焊接启停节拍、焊接电流电压基准参数、工装夹具定位、产线时序联动、故障集中报警等核心自动化控制逻辑。S7-1500 PLC具备运算速度快、总线稳定性强、多设备协同精度高的优势，完全满足汽车零部件精密焊接微米级工艺控制、高频次连续量产的生产要求，是产线自动化运行的核心中枢。

产线各独立焊接工位均配套部署嵌入式HMI人机界面，作为现场就地交互终端，设备默认采用Modbus RTU串口总线协议，以Modbus RTU从站模式独立运行，主要用于现场操作工完成焊接工艺参数就地微调、设备点动控制、故障弹窗查看、工位简易调试等现场操作。在传统生产模式下，工位嵌入式HMI仅承担就地独立操作功能，与S7-1500主控系统无数据交互链路，两类设备因总线协议异构形成数据孤岛，严重制约产线柔性化、数字化升级。为打通设备双向数据链路、消除参数同步误差、搭建产线物联网可视化看板、实现工位操作全程溯源，项目引入塔讯TX131-RE-RS/PNS智能网关，依托设备协议转换、高精度数据采集器、边缘数据处理能力，搭建ProfiNet与Modbus RTU异构总线通讯桥梁，实现主控PLC与工位HMI的双向数据互通与全流程数字化管控升级。

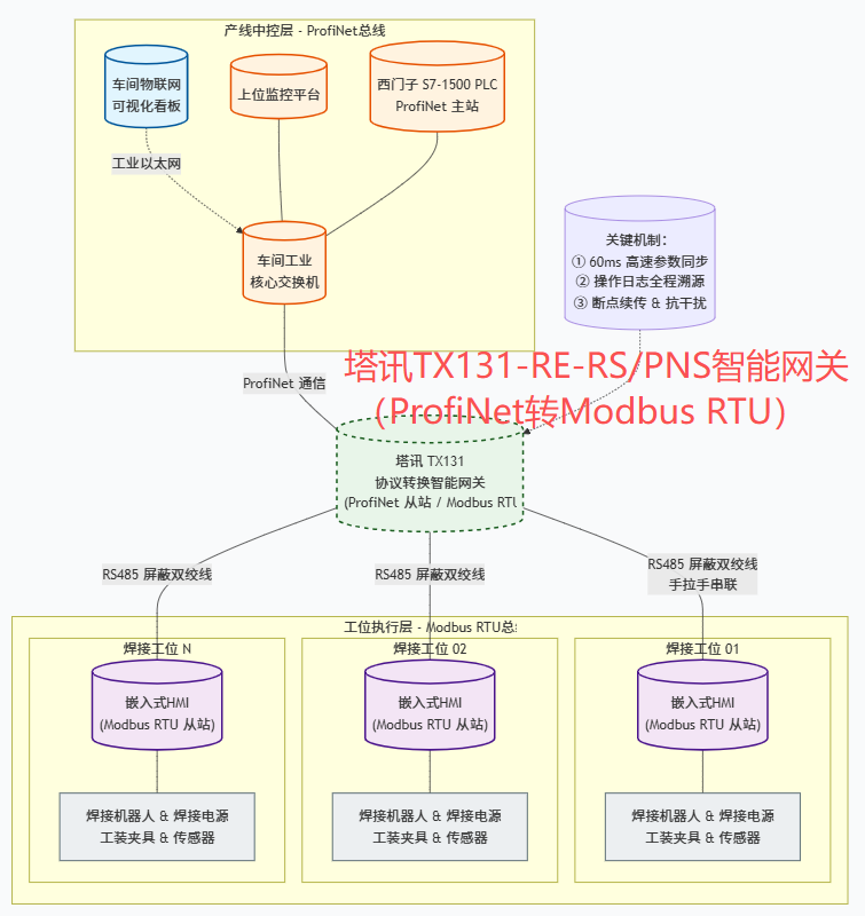

二、现场结构拓扑图

三、项目原有痛点

改造前，该汽车底盘零部件精密焊接产线因S7-1500与嵌入式HMI总线协议不互通，存在工艺参数同步误差大、设备联动脱节、人工操作繁琐、数据无法溯源、数字化看板无法落地等一系列行业共性痛点，直接影响焊接工艺一致性与产品良品率，制约产线柔性化、智能化升级，具体问题集中在五大维度：

第一，总线协议异构，主控与工位终端完全脱节。产线S7-1500主控采用高速ProfiNet以太网总线，负责全线标准焊接工艺参数下发与节拍管控；各工位嵌入式HMI采用Modbus RTU串口总线，仅支持就地独立操作，两类异构总线协议无原生互通接口，无法直接数据交互。导致中控主控系统无法同步读写HMI现场设定参数，操作工在工位微调焊接电流、焊接电压、保压时长、焊接轨迹补偿等核心工艺数值后，主控PLC无法实时感知参数变化，依旧按照原始基准参数执行焊接逻辑，造成现场实际工艺与主控程序工艺不匹配，设备联动严重脱节。

第二，人工重复录入误差大，工艺一致性差。由于上下层参数无法自动同步，每次工位参数微调、产品型号换型后，都需要运维人员人工对照工位HMI数值，重新录入至主控程序中，人工干预环节多、操作繁琐、耗时费力。长期量产统计数据显示，人工参数同步误差率高达5.1%，频繁出现焊接电流偏差、电压不匹配、焊接时长不一致等问题，导致零部件焊接虚焊、漏焊、焊瘤、焊缝偏移等工艺瑕疵，产品良品率波动较大，无法满足汽车底盘零部件高精度、高一致性的量产标准。

第三，工位操作无记录，工艺问题无法溯源。改造前无自动数据采集与记录链路，工位操作工的参数修改、调试操作、故障复位等行为无任何系统留存记录。当出现批量焊接质量问题时，技术人员无法追溯问题根源，无法精准判定是设备故障、工艺参数修改失误还是原材料问题，只能依靠人工经验排查，故障排查效率低、整改针对性差，无法实现精细化工艺管控与质量闭环管理。

第四，数据孤岛严重，物联网数字化升级受阻。企业为推进智能制造升级，计划搭建车间物联网可视化看板，实现全线工艺参数、设备状态、生产数据集中展示与远程监控，但因主控PLC与工位HMI数据割裂，工位核心工艺设定数据、操作数据无法上传上位平台，导致数字化看板关键数据缺失，车间数字化管控、智能分析、工艺优化工作完全无法落地，产线始终处于传统人工管控模式。

第五，传统改造方案风险高、成本高、稳定性差。若采用传统改造方式，需更换嵌入式HMI通讯模块、改写两端设备通讯程序，不仅改造成本高昂、停产调试周期长，且大规模改动成熟焊接工艺程序极易引发全线节拍错乱、工艺失效，存在极大的量产风险。同时普通通讯转换设备抗干扰能力弱，无法适配焊接车间强电磁干扰工况，易出现数据丢包、参数错乱、通讯断连等问题，无法满足精密焊接工艺零误差的生产要求。

四、TX131智能网关解决方案设计

针对汽车精密焊接产线协议异构、参数同步误差大、工艺一致性差、操作无法溯源、数字化落地难等核心痛点，项目依托塔讯TX131-RE-RS/PNS智能网关强大的协议转换、高精度数据采集、双向数据映射、工业级抗干扰容错能力，制定“零程序改动、双向同步、精准溯源、稳定适配”的汽车柔性焊接专属解决方案，低成本、零风险打通ProfiNet与Modbus RTU异构总线壁垒，彻底解决参数不同步、工艺偏差、数据孤岛问题，全面适配汽车零部件高精度、柔性化、数字化生产需求。

方案采用双角色精准匹配产线主从控制架构，完美适配原有设备运行逻辑。网关ProfiNet侧固定为从站模式，无缝接入西门子S7-1500主控ProfiNet工业以太网，直接纳入主控IO设备管理体系，无需修改全线成熟焊接节拍程序与工艺控制逻辑，零改动风险保障量产稳定性；网关Modbus RTU侧主动切换为主站模式，通过屏蔽RS485总线手拉手对接所有工位嵌入式HMI从站终端，依托内置高精度数据采集器，高频轮询各工位参数设定寄存器、操作记录寄存器、设备状态寄存器数据，实现双向数据实时交互。

核心功能针对性定制优化：一是高精度双向协议转换与参数同步映射，网关实时解析两类总线数据格式，实现双向数据无偏差传输。上行方向，实时采集各工位HMI人工微调的焊接电流、电压、焊接时长、轨迹补偿等工艺设定值，同步上传至S7-1500主控数据块与物联网看板，让主控实时联动更新焊接工艺逻辑；下行方向，支持中控主控下发标准工艺参数，批量同步至各工位HMI终端，实现标准工艺一键下发、统一校准，杜绝人工录入误差。二是操作全程溯源记录功能，网关边缘侧自动存储所有工位参数修改记录、操作时间、参数前后变化数据，形成完整操作日志，支持后期质量溯源与工艺复盘，实现精细化工艺管控。

工业级工况适配与容错配置：针对焊接车间强电磁干扰、设备频繁启停、24小时连续量产的严苛工况，开启网关全维度电磁屏蔽、浪涌防护、硬件看门狗功能，抵御焊接设备、变频器产生的高频干扰；启用数据缓存、断点续传、自动重连功能，杜绝瞬时链路波动导致的参数丢失、同步错乱问题；优化高速轮询机制，工艺参数同步轮询周期设置为60ms，保障参数实时同步、无滞后、零偏差。同时网关自带专属GSD文件，可快速完成TIA Portal组态对接，全程无需改动原有设备工艺程序，依托物联网网关轻量化部署，快速补齐产线工业物联网数字化溯源短板，实现工业自动化精准协同与数字化智能管控闭环。

五、分步实施过程

本次升级改造结合汽车产线不停产、不断线的量产要求，严格遵循智能制造项目标准化施工规范，采用“前期勘测摸排、离线组态调试、错峰硬件施工、单工位对点调试、全线联调测试、压力核验、固化投产”的分步实施流程，全程规避停产损耗、杜绝工艺改动风险，保障改造精准落地，整体实施周期12天，各阶段实操细节规范清晰，具体如下：

第一阶段：全工位勘测、HMI点位摸排与方案细化

项目前期，技术人员进驻汽车焊接车间开展全工位摸排勘测工作。首先，逐一对所有工位嵌入式HMI终端进行通讯参数核验，统一记录设备Modbus RTU从站地址、串口波特率、校验位、数据位、停止位等核心参数，确认全线HMI统一通讯参数为115200bps、8N1，保障总线通讯参数统一规范。其次，精细化梳理HMI内部核心寄存器点位，分类统计焊接电流设定点位、电压调节点位、焊接时长参数点位、轨迹补偿点位、操作记录点位、故障代码点位、设备状态点位等核心数据点位，制作完整的工位参数点位映射对照表，明确双向数据同步清单与溯源数据采集范围。同时现场勘测车间电磁干扰分布、工位机柜安装位置、布线走向，规划网关部署点位与屏蔽线缆铺设路径，避开焊接电源、高频变频器强干扰区域，保障数据传输精准稳定。最后对接车间工艺与运维团队，明确主控参数联动需求、物联网看板数据需求、工艺溯源需求，敲定网关轮询周期、数据映射区间、同步逻辑与溯源规则，形成标准化施工技术交底方案。

第二阶段：网关离线参数组态、功能配置与GSD导出

为不影响产线正常量产，所有网关参数配置与功能调试全部采用离线模式完成。通过调试电脑登录TX1311智能网关后台管理界面，修改网关IP地址，匹配S7-1500主控ProfiNet局域网段，保障以太网通讯通畅稳定。锁定网关ProfiNet从站工作模式，适配产线主控总线调度架构；启用Modbus RTU主站模式，批量录入各工位HMI从站地址与通讯参数，实现参数精准匹配对接。依据前期点位映射对照表，完成双向数据精准组态，明确工位HMI参数上传区间、主控标准参数下发写入区间，搭建精准的双向同步映射关系，杜绝参数错位、数据偏差问题。针对性开启焊接车间专属防护功能，启用电磁抗干扰、硬件看门狗、断点缓存、操作数据记录溯源功能，优化高速轮询机制，保障工艺参数实时同步、操作记录完整留存。最后导出网关专属GSD组态文件，完成全套参数多重备份，为后续PLC组态对接做好准备。

第三阶段：TIA Portal组态对接、通讯链路搭建

打开西门子TIA Portal组态软件，导入TX131网关GSD文件，在S7-1500主控工程设备列表中添加网关设备，将其挂载为ProfiNet从站，完成全线总线拓扑组网配置。根据网关IO字节映射区间，绑定主控PLC数据块地址，搭建主控与网关、网关与工位HMI的双向通讯链路。本次改造全程保留原有成熟焊接工艺程序、机器人节拍逻辑与HMI就地操作逻辑，仅新增数据同步与协议转换通讯链路，零程序改动、零工艺风险，最大程度保障量产稳定性。组态完成后，开展软件仿真测试，模拟工位参数微调、主控参数同步、标准参数下发、故障弹窗上传、操作记录留存等场景，校验数据同步精度、传输速度、点位映射准确性，排查网段冲突、组态错误、总线负载异常等问题，反复优化参数，确保软件通讯链路完全通畅、同步逻辑精准无误。

第四阶段：现场设备安装、屏蔽布线与单工位对点调试

利用车间生产间隙错峰开展硬件施工，采用标准导轨安装方式将TX131工业网关固定于车间中控机柜，接入DC24V工业稳压冗余供电，通电核验设备运行状态，确认指示灯正常、无故障报错。铺设工业ProfiNet网线接入车间核心交换机，实现与S7-1500主控稳定组网；全程采用双层屏蔽RS485双绞线，按照手拉手拓扑结构串联所有工位嵌入式HMI终端，严格执行接地屏蔽施工标准，有效抵御焊接车间高频电磁干扰，所有布线规整固定、标识清晰，符合汽车智能制造车间施工规范。硬件施工完成后，采用单工位逐点调试法，逐个工位开展对点通讯测试，现场微调HMI焊接电流、电压等工艺参数，实时观测主控PLC数据同步效果与物联网看板数据更新状态；同时通过中控下发标准工艺参数，核验工位HMI参数同步校准精度，逐一排查接线、参数匹配、点位映射等潜在问题，确保单工位双向数据同步零偏差、操作记录完整留存。

第五阶段：全线联调、工况模拟与压力测试

所有单工位调试合格后，开展全产线联动调试与72小时满负荷量产压力测试，模拟车间24小时连续生产、机器人高频启停、电磁干扰、参数频繁微调、产品换型等真实复杂工况，全面核验网关协议转换稳定性、参数同步精度、溯源记录完整性与总线运行稳定性。测试过程中，重点校验多工位同时参数修改时的同步效果，优化总线轮询负载，彻底解决人工录入参数偏差问题，实现参数同步误差归零。同时对接车间物联网可视化看板与上位监控平台，打通全线数据上传链路，实现工位工艺参数、设备运行状态、操作工操作记录、工艺修改日志的实时展示、自动存档、全程溯源，完成产线自动化协同与数字化管控闭环。全程监测总线丢包率、数据同步延迟、设备在线率，保障系统长期稳定运行。

第六阶段：参数固化、运维培训与正式投产

所有调试与压力测试指标全部达标后，固化网关所有配置参数与PLC组态程序，完成多份参数备份存档，防止后期参数误改动。针对车间工艺人员、运维人员、一线操作工开展专项实操培训，详细讲解网关运行状态、通讯故障排查方法、参数同步操作规范、工艺溯源查询流程、日常运维注意事项，确保现场人员具备独立运维、故障处置、数据复盘能力。培训完成后，清空调试日志，正式投入满负荷量产运行，持续跟踪72小时全线参数同步、设备联动、数据溯源状态，全方位保障改造效果稳定落地。

六、改造前后效果对比

本次依托TX131智能网关完成精密焊接产线智能化升级后，彻底解决了参数同步偏差、工艺一致性差、操作无法溯源、数字化落地难等核心问题，产线工业自动化协同精度、工艺管控水平、工业物联网数字化能力、产品良品率均实现显著提升，改造前后核心指标对比如下：

七、项目总结

本次汽车零部件精密焊接产线智能化升级项目，精准解决了汽车柔性焊接产线普遍存在的主控PLC与工位终端协议异构、参数同步偏差、工艺一致性差、操作无法溯源、数字化落地难的行业痛点。项目依托塔讯TX131-RE-RS/PNS工业网关优秀的协议转换与高精度数据采集器核心能力，以轻量化、零程序改动、零工艺风险、短周期的改造方式，成功打通西门子S7-1500 ProfiNet主站与嵌入式HMI Modbus RTU从站的异构总线协议壁垒，充分发挥智能网关与物联网网关一体化集成优势，实现了工位工艺参数双向自动同步、操作全程溯源、设备精准联动、数据全域上云。

从工业自动化工艺管控层面，改造后彻底消除了人工参数录入的误差隐患，将原有5.1%的同步误差彻底归零，实现工位就地微调参数与主控焊接工艺逻辑实时联动、高度统一，有效规避了虚焊、漏焊、焊缝偏差等工艺瑕疵，大幅提升汽车底盘零部件焊接精度与批量生产一致性，筑牢产品质量核心防线。从工业物联网数字化层面，搭建起产线底层全量数据采集传输链路，实现工位操作记录、工艺参数、设备状态的自动存档、全程溯源与可视化展示，补齐了精密焊接产线数字化管控短板，为工艺迭代优化、质量问题复盘、生产精细化管理、智能看板运维提供了精准的数据支撑。

整套改造方案完美适配汽车焊接车间强电磁干扰、高频换型、24小时连续量产的复杂工况，具备稳定性高、改造成本低、无工艺风险、落地速度快、可复制性强的显著优势，高度契合当下汽车零部件产线柔性化、高精度、数字化、可溯源的主流改造需求，可广泛应用于汽车底盘、车身、精密结构件各类焊接产线的新旧设备兼容升级与智能化改造，为汽车智能制造行业自动化、物联网升级提供了成熟可靠的标杆解决方案，具备极高的行业推广价值与落地实用性。
