ProfiNet转MODBUS RTU工业网关｜生物医药无菌灌装产线数据互通方案

一、项目应用场景概述

生物医药行业作为国家重点监管的高新技术产业，对生产工艺精度、洁净环境等级、生产过程可追溯性、设备运行稳定性有着极其严苛的合规标准。无菌注射液灌装作为药企核心生产工序，直接关系药品纯度、剂量精度与用药安全，全程需满足GMP药品生产质量管理规范，实现工艺参数实时监控、生产数据全程存档、工序状态可查可溯、设备运行稳定可控。随着医药工业数字化转型加速，传统药企老旧设备兼容升级、工艺精度优化、药监溯源体系搭建成为行业刚需，本次智能化升级项目落地于华南大型制药企业无菌注射液灌装生产车间，聚焦灌装流水线自动化协同与数字化溯源能力升级，完全契合生物医药行业合规化、精准化、智能化的发展趋势。

该无菌灌装车间采用“中控集中统筹+现场设备精准执行”的分层生产管控架构，车间顶层中控系统搭载工业工控机作为全线ProfiNet主站核心设备，依托高速ProfiNet工业以太网总线，统筹整条无菌灌装流水线的生产节拍、工序时序、流水线启停、上位系统数据交互、生产任务下发等全域核心调度工作，负责整条灌装产线的一体化统筹管理，是车间智能化生产的核心调度中枢，保障灌装工序流程标准化、时序化、规范化运行。

车间现场灌装设备为早年投产的西门子S7-200 PLC控制系统，设备运行稳定、工艺成熟，长期承担无菌灌装核心设备管控工作，主要负责现场灌装机蠕动泵转速调节、药液精准灌装剂量控制、高温灭菌模组温度调控、无菌舱环境监测、设备故障报警等就地工艺控制业务。受限于设备投产年代，该批次S7-200 PLC仅支持Modbus RTU串口总线协议，以Modbus RTU从站模式独立运行，无法直接接入车间ProfiNet工业以太网总线，与中控工控机存在天然的总线协议壁垒。新旧设备协议不互通导致灌装工艺数据无法自动上传、中控无法远程调控现场工艺参数、生产数据无溯源记录，无法满足药监部门对药品生产全流程溯源的硬性要求。为打通新旧设备数据链路、优化灌装工艺精度、搭建合规化溯源体系，项目引入塔讯TX131-RE-RS/PNS智能网关，依托设备一体化协议转换、精准数据采集器、紧凑型防尘适配结构，适配洁净车间特殊工况，实现ProfiNet与Modbus RTU双向协议互通，完成灌装工艺数据全域采集、设备联动管控与药监溯源系统数据对接。

生物医药无菌灌装车间具备高洁净、少布线、严防尘、无干扰、设备密集、工艺精度要求极高的特殊工况，车间严禁繁杂布线、粉尘堆积与设备外挂冗余结构，对配套工控设备的体积、防尘等级、安装方式、运行稳定性有着严苛要求。传统协议拓展模块体积庞大、防尘等级低、无法导轨紧凑安装，极易堆积粉尘、破坏洁净车间环境，且协议转换精度不足，无法匹配医药灌装微米级剂量控制标准。而TX131工业网关兼具物联网网关与智能网关一体化功能，支持标准导轨紧凑安装，搭载IP30级防尘防护结构，完美适配无菌洁净车间安装规范与环境要求，同时具备高精度协议解析、低延迟数据传输、双向数据映射能力，可精准采集灌装剂量、灭菌温度、设备工况等核心工艺数据，为药企合规化生产、高精度灌装、全流程溯源筑牢底层设备基础。

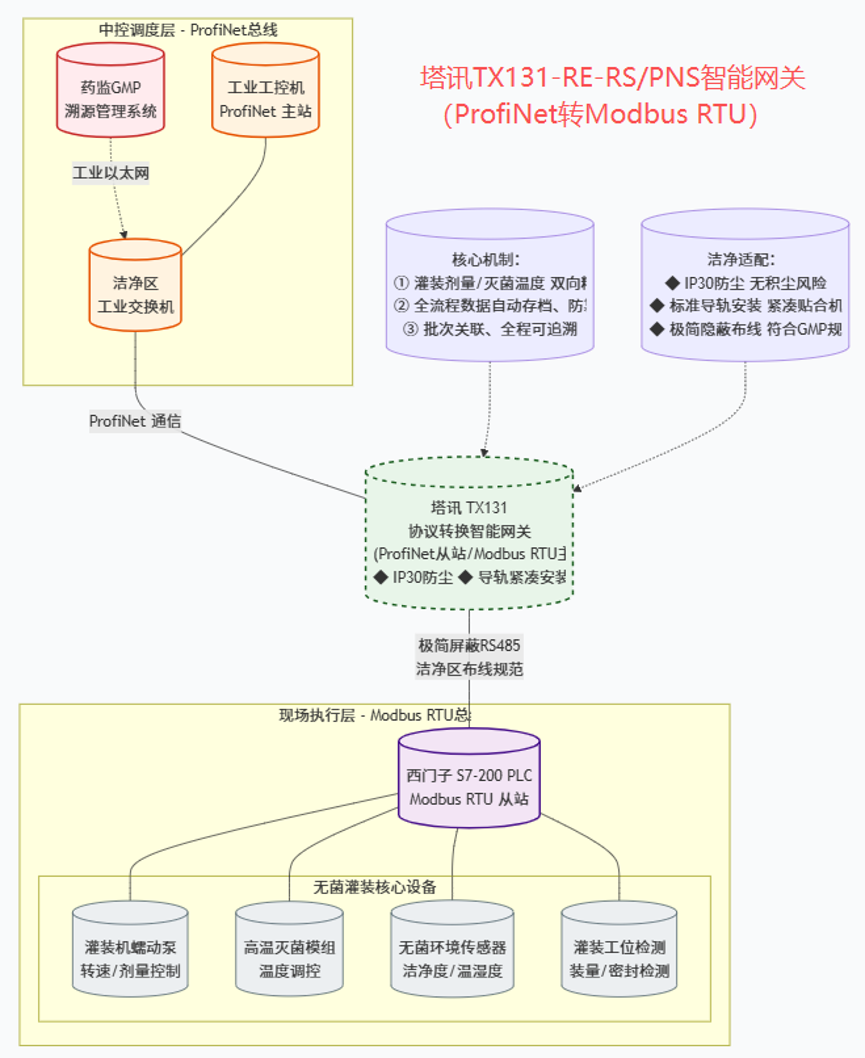

二、现场结构拓扑图

三、项目原有痛点

改造前，该生物医药无菌灌装车间因新旧设备总线协议异构、老旧设备拓展能力不足、洁净车间工况受限等问题，存在灌装剂量误差大、人工干预多、生产数据无法溯源、设备升级适配性差、合规风险突出等一系列行业痛点，不仅影响药品灌装精度与产品良品率，还无法满足药监部门全流程溯源的硬性监管要求，具体问题集中在五大维度：

第一，新旧设备协议壁垒严重，数据完全割裂。车间中控工控机采用ProfiNet工业以太网总线，负责全线统筹调度；现场S7-200老旧PLC仅支持Modbus RTU串口协议，独立管控灌装与灭菌设备，两类异构总线协议无原生互通通道，形成顽固数据孤岛。中控系统无法读取现场灌装剂量、灭菌温度、设备运行状态等核心工艺数据，也无法远程微调蠕动泵转速、灭菌参数，整条产线处于“中控调度空转、现场设备独立运行”的脱节状态，无法实现自动化协同管控。

第二，灌装剂量人工调节误差高，工艺精度不稳定。改造前无远程参数调控与数据自动校准机制，所有灌装剂量参数、蠕动泵运行参数均依赖操作工现场人工微调，受人工操作熟练度、主观判断、操作误差影响，药液灌装剂量误差高达±2.1%。剂量偏差不仅导致批次药品灌装一致性差、良品率波动，严重时会出现药液灌装超标或不足的次品药品，增加生产成本损耗，同时不符合生物医药精准化生产的工艺标准。

第三，洁净车间工况受限，传统改造方案无法落地。无菌灌装车间对环境洁净度、设备安装、布线规范要求极高，严禁杂乱布线、外挂大型设备、易积尘设备部署。传统协议转换模块体积大、无标准导轨安装结构、防尘等级不足，部署后易堆积粉尘，破坏洁净车间GMP生产环境；同时传统设备布线繁琐、线路杂乱，不符合洁净车间极简布线、无尘运维的规范要求，老旧产线智能化升级长期无法推进。

第四，生产数据无存档、无溯源，合规风险极高。药监部门对无菌药品生产要求全流程工艺数据实时记录、自动存档、可查询、可溯源，是药企生产的硬性合规标准。改造前车间无自动数据采集链路，灌装剂量、灭菌温度、生产时序、设备工况等核心工艺数据全部依靠人工纸质记录，数据真实性、连续性、完整性无法保障，不仅溯源效率极低，还存在严重的合规隐患，随时面临药监核查整改风险。

第五，老旧设备改造成本高、风险大、工艺稳定性差。若采用传统改造方式，需整体更换S7-200老旧PLC设备、加装高端通讯模块、重构产线通讯逻辑，不仅设备采购、程序开发、停产调试成本高昂，且大规模改动成熟灌装工艺程序，极易破坏无菌灌装稳定生产逻辑，引发批次性工艺故障、生产停工，严重影响药企量产进度与产品质量稳定性。

四、TX131智能网关解决方案设计

针对生物医药无菌灌装车间协议壁垒、工艺精度低、洁净工况受限、溯源缺失、合规风险高等核心痛点，项目依托塔讯TX131-RE-RS/PNS智能网关紧凑型防尘结构、高精度协议转换、精细化数据采集、双向参数调控的核心能力，制定“无尘适配、零工艺改动、高精度控参、全流程溯源、合规落地”的医药行业专属解决方案，适配洁净车间严苛工况，低成本、零风险完成老旧灌装产线智能化、合规化升级，彻底解决剂量偏差、数据孤岛、溯源缺失、合规不达标的核心问题。

方案双角色架构精准适配车间新旧设备分层管控逻辑，全程兼容原有成熟灌装工艺，无任何生产风险。网关ProfiNet侧固定为从站模式，无缝接入中控工控机ProfiNet主站局域网，直接纳入车间顶层调度体系，无需修改中控全线调度程序、无需改动上位溯源系统逻辑，保障原有调度体系稳定运行；网关Modbus RTU侧主动切换为主站模式，通过洁净屏蔽RS485链路对接现场西门子S7-200 PLC从站设备，依托高精度数据采集器，高频轮询灌装剂量、蠕动泵转速、灭菌温度、设备运行状态、故障代码等核心寄存器点位，实现双向数据精准交互。

核心功能针对性定制医药场景优化：一是高精度双向协议转换与参数精准映射，网关毫秒级解析两类总线数据格式，实现双向无偏差传输。上行方向，实时采集每批次药液灌装剂量、高温灭菌实时温度、工序运行时长、设备工况数据，自动上传至中控工控机与药企工业物联网溯源系统，完成数据实时存档；下行方向，支持中控远程下发精准参数指令，微调蠕动泵转速、灌装时长、灭菌温度等工艺参数，替代传统人工现场调节，从根源降低灌装剂量误差，提升批次生产一致性。二是全流程数据溯源记录机制，网关边缘侧自动留存每批次生产工艺数据、参数修改记录、设备运行日志，数据不可篡改、全程可追溯，完全匹配药监GMP溯源核查标准。

洁净车间专属工况适配优化：设备采用工业标准导轨紧凑型设计，体积小巧、安装便捷，无冗余外挂结构，搭配IP30级专业防尘防护，有效杜绝粉尘堆积，完美适配无菌洁净车间无尘生产要求；布线采用极简屏蔽线路，规避杂乱布线问题，符合洁净车间施工规范。同时启用设备抗干扰、硬件看门狗、断点续传功能，抵御车间恒温恒湿设备、灭菌设备轻微电磁干扰，保障工艺数据采集零误差、参数调控零偏差。网关自带专属GSD文件，可快速完成ProfiNet组态对接，全程零工艺改动、零生产停机、零环境破坏，依托物联网网关轻量化部署，快速补齐药企工业物联网合规溯源短板，实现工业自动化精准生产与合规化溯源管控闭环。

五、分步实施过程

本次无菌灌装车间升级项目严格遵循药企GMP洁净施工规范、不停产升级、零工艺风险的核心原则，结合无菌药品连续量产特性，采用“工况勘测点位摸排、离线组态调试、洁净区错峰施工、单点精准联调、全域数据对接、压力测试、固化投产”的标准化实施流程，全程保障洁净环境达标、生产工艺稳定、改造精准落地，整体实施周期11天，各阶段实操流程规范合规，具体如下：

第一阶段：洁净车间勘测、PLC点位摸排与合规方案细化

项目前期，技术人员严格按照洁净车间准入规范进驻现场，开展全域工况勘测与设备参数摸排工作。首先，精准核验西门子S7-200 PLC Modbus RTU通讯参数，确认设备从站地址、波特率、校验位等核心参数，统一车间通讯标准，保障总线对接通畅。其次，精细化梳理PLC核心工艺寄存器点位，分类统计灌装剂量采集点位、蠕动泵转速调控点位、灭菌温度监测点位、设备启停状态点位、故障报警点位、批次生产数据点位等核心参数，制作医药工艺专属点位映射对照表，明确溯源数据采集清单与精准控参规则。同时重点勘测洁净车间设备布局、布线规范、防尘要求、环境管控标准，摒弃传统繁杂布线方案，规划网关导轨安装点位与极简屏蔽线缆铺设路径，严格规避洁净区粉尘堆积、线路杂乱问题。最后对接药企生产、质检、合规团队，明确药监溯源数据要求、灌装精度优化标准、洁净施工规范，敲定网关轮询参数、数据存档规则、双向控参逻辑，形成符合GMP标准的施工技术方案。

第二阶段：网关离线参数组态、医药功能配置与GSD导出

为不影响无菌车间连续量产与洁净环境，所有网关参数配置、功能调试全部采用离线模式完成。登录TX131智能网关后台，修改设备IP地址匹配中控ProfiNet局域网段，保障以太网通讯稳定对接。锁定网关ProfiNet从站、Modbus RTU主站双工作模式，精准录入S7-200 PLC通讯参数，完成设备协议适配对接。依据医药工艺点位对照表，完成双向数据精准组态，搭建灌装工艺数据上行溯源通道与中控参数下行调控通道，确保剂量数据、温度数据精准采集，调控参数无错位、无偏差。针对性开启医药场景专属功能，启用高精度数据采集模式、无尘适配运行机制、数据防篡改存档、全程日志溯源功能，优化轮询周期，保障工艺参数毫秒级同步、精准调控。最后导出网关GSD组态文件，多重备份全套合规参数，为中控组态对接做好准备。

第三阶段：中控组态对接、合规通讯链路搭建

在中控工控机ProfiNet主站工程中导入TX131网关专属GSD文件，将网关挂载为ProfiNet从站设备，完成车间总线拓扑组网配置。根据网关IO映射区间，绑定中控数据交互地址与溯源系统数据接口，搭建中控、网关、现场PLC、溯源平台的四级双向闭环通讯链路。本次改造全程保留车间原有成熟无菌灌装工艺、灭菌控制逻辑、设备运行程序，仅新增协议转换与数据溯源通讯链路，零程序改动、零工艺风险、零合规隐患，最大程度保障药品生产稳定性与批次一致性。组态完成后，开展软件仿真测试，模拟灌装参数调节、温度数据采集、批次数据存档、故障日志记录等场景，校验数据精度、同步速度、溯源完整性，排查网段冲突、参数偏差等问题，确保通讯链路完全合规可用。

第四阶段：洁净区设备安装、极简布线与单点调试

利用车间生产间隙错峰开展洁净区施工，严格遵循GMP洁净施工标准，采用标准导轨嵌入式安装方式，将TX131工业网关固定于车间设备机柜内部，设备紧凑贴合机柜、无外露积尘结构，依托IP30防尘等级适配洁净环境。接入工业DC24V稳压供电，通电核验设备运行状态，确保无故障报错、无粉尘污染。全程采用极简双层屏蔽洁净线缆布线，线路规整隐蔽、无杂乱外露，完全符合无菌车间布线规范。硬件施工完成后，开展单点精准调试，一方面通过中控远程下发参数，测试蠕动泵转速、灌装剂量、灭菌温度的调节精度，优化参数同步逻辑；另一方面采集现场实时工艺数据，核验溯源系统数据上传、自动存档、批次绑定效果，逐一排查接线、参数匹配、点位映射等潜在问题，确保参数调控精准、溯源数据完整。

第五阶段：全域联调、量产工况压力测试与精度优化

单点调试合格后，开展车间全域联动调试与72小时满负荷量产压力测试，模拟药品连续灌装、批次切换、参数微调、恒温灭菌等真实生产工况，全面核验网关协议转换稳定性、参数调控精度、数据溯源完整性与工况适配能力。测试过程中，持续优化数据同步与参数校准机制，精准修正灌装剂量偏差，最终将灌装剂量误差由±2.1%稳定降至±0.4%，大幅提升药品灌装精度与批次一致性。同时深度对接药企工业物联网溯源系统，完善数据自动存档、批次关联、日志留存、权限管理功能，实现生产全流程数据可查询、可追溯、不可篡改，完全满足药监GMP核查要求。全程监测设备运行状态、数据传输精度、总线稳定性，保障系统长期合规、稳定运行。

第六阶段：参数固化、合规培训与正式投产

所有调试、精度优化、合规核验工作全部达标后，固化网关所有配置参数与中控组态程序，完成多份参数备份存档，杜绝参数误改动引发的工艺偏差。针对车间生产操作工、质检人员、合规运维人员开展专项培训，讲解网关设备运维规范、洁净区设备保养要求、工艺参数调控方法、溯源数据查询与导出流程、常见故障排查方式，确保现场人员熟练掌握智能化系统操作与合规运维技能。培训完成后，清空调试数据，正式投入连续量产运行，持续72小时跟踪灌装精度、数据溯源、设备运行状态，全方位保障改造效果稳定落地、合规达标。

六、改造前后效果对比

本次依托TX131智能网关完成无菌灌装车间智能化合规升级后，彻底解决了新旧设备协议壁垒、灌装精度不足、人工误差偏大、溯源体系缺失、洁净改造适配性差等核心问题，车间工业自动化生产精度、工业物联网合规溯源能力、药品生产品质、运维合规性均实现跨越式提升，改造前后核心指标对比如下：

七、项目总结

本次生物医药无菌灌装车间智能化合规升级项目，精准解决了药企老旧产线普遍存在的新旧设备协议异构、灌装工艺精度不足、人工调节误差大、洁净改造适配难、生产溯源缺失、合规风险突出的行业痛点。项目依托塔讯TX131-RE-RS/PNS工业网关优秀的协议转换、高精度数据采集器能力与洁净工况适配结构，以轻量化、零工艺改动、零生产停机、零环境破坏的合规改造方式，成功打通中控工控机ProfiNet主站与西门子S7-200 PLC Modbus RTU从站的异构总线协议壁垒，充分发挥智能网关与物联网网关一体化集成优势，构建起无菌灌装产线精准生产、自动采集、全程溯源、合规管控的一体化体系。

从工业自动化生产层面，改造后彻底摒弃传统人工现场调参模式，实现灌装剂量、灭菌温度、泵组参数的中控远程精准调控，将灌装剂量误差从±2.1%优化至±0.4%，极大提升了无菌注射液灌装精度与批次生产一致性，有效降低药品次品率与生产成本损耗，保障药品生产品质稳定可控。从工业物联网合规溯源层面，搭建起车间生产全流程数据自动采集、实时存档、防篡改溯源链路，实现每批次药品生产工艺数据、设备运行数据、操作日志的全程可查、可追溯、可核验，完美匹配药监部门GMP生产溯源的硬性合规要求，彻底消除药企生产合规风险。

整套改造方案依托网关IP30防尘、紧凑型导轨安装、极简布线的专属优势，完美适配生物医药无菌洁净车间的特殊生产工况，无需更换老旧成熟设备、无需重构生产工艺，具备改造成本低、落地周期短、工艺零风险、合规性强、可复制性高的显著优势，高度契合医药行业精准化、合规化、智能化、可溯源的核心发展需求，可广泛应用于无菌灌装、药剂配制、医疗器械洁净生产、药品灭菌等各类医药洁净车间老旧产线升级场景，为生物医药行业自动化兼容升级与物联网合规溯源体系搭建提供了成熟可靠的标杆方案，具备极高的行业推广价值与落地实用性。
