ProfiNet转MODBUS RTU协议转换｜S7-1500对接巴赫曼PLC智慧供热改造

一、项目应用场景概述

随着新型智慧城市建设持续推进，城市集中供热系统逐步从传统粗放式人工运维，向数字化、精细化、节能化、集群化智慧供热模式全面转型。北方城市冬季集中供热具备覆盖范围广、换热站点数量多、负荷波动大、昼夜温差显著、运维范围分散、24小时连续运行的行业特征，传统人工巡检、分站独立运行模式存在能耗偏高、调控滞后、运维成本高、供热均衡性差等普遍问题。推进换热站集群远程集中调度、负荷动态联动、设备智能管控，成为当下城市智慧供热升级的核心刚需，深度契合城市绿色低碳、智慧化普及发展趋势。本次智能化改造项目落地于北方地级市全域集中供热升级工程，覆盖城区数十座分布式换热站，服务城市居民与商业集中供暖，旨在通过总线通讯改造与数据数字化管控，实现全城供热系统统一调度、精准控温、节能降耗、无人化运维。

本次智慧供热系统采用“中心集中调度+分站独立执行”的分布式层级控制架构，全城供热调度中心搭载西门子S7-1500 PLC作为全域ProfiNet主站核心设备，依托高速ProfiNet工业以太网总线，统筹全城所有换热站集群的供热负荷分配、供水时序调度、全域压力平衡、故障集中报警、远程运维管控等核心工作。S7-1500 PLC具备运算速度快、集群设备组网能力强、总线稳定性高、长时间连续运行可靠的优势，可完美适配城市大范围供热集群全天候、高负荷、动态化的调度需求，是整个城市智慧供热系统的核心调度中枢，保障全域供热均衡、稳定、有序运行。

城区各分布式换热分站均搭载进口巴赫曼PLC作为就地控制核心设备，承担单站供热设备精准管控工作，主要负责换热站二次出水温度调节、供回水压力监测、循环泵变频调控、换热机组启停控制、就地故障报警、管网流量监测等现场执行工作。受进口设备原厂程序封闭、硬件协议固化限制，分站巴赫曼PLC仅支持Modbus RTU串口总线协议，以Modbus RTU从站模式独立运行，无法直接适配中心S7-1500的ProfiNet以太网总线，无法接入全城集中调度网络。分站与中心调度系统长期数据割裂，导致全域供热无法联动调控、负荷波动无法动态适配、现场运行数据无法远程采集，严重制约智慧供热数字化、节能化升级。为打通异构设备通讯壁垒、实现集群换热站远程管控与动态负荷调节，项目批量部署塔讯TX131-RE-RS/PNS智能网关，采用分布式部署模式，依托强大的协议转换与高精度数据采集器能力，双向打通ProfiNet与Modbus RTU总线数据链路，实现中心调度与分站设备的全域数据互通、负荷联动调节与远程智能运维。

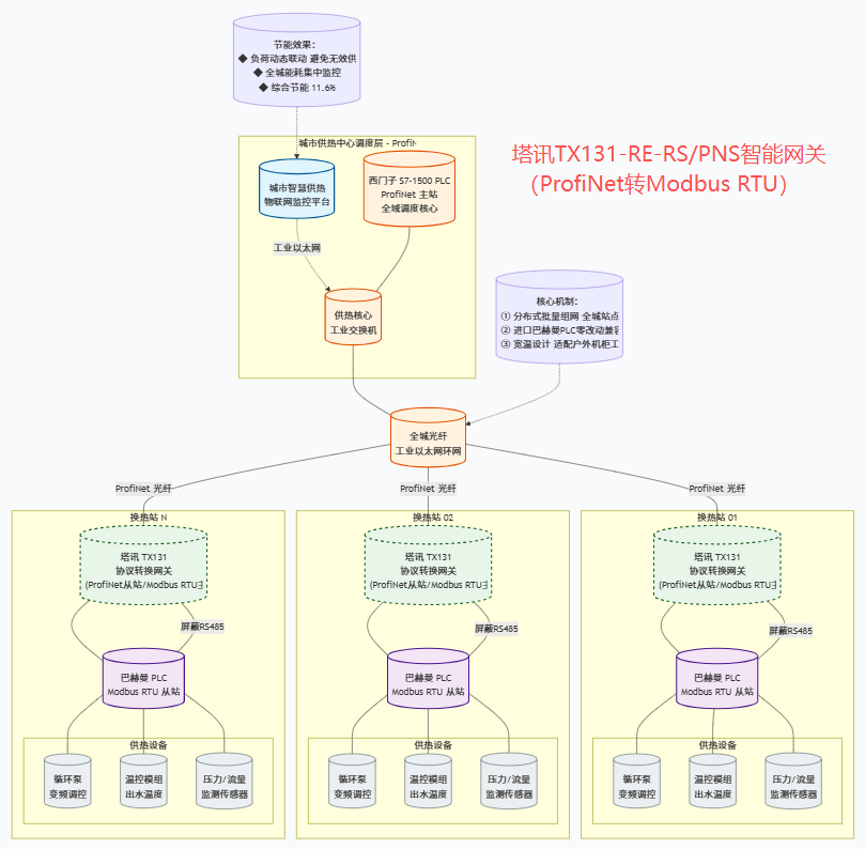

二、现场结构拓扑图

三、项目原有痛点

改造前，该城市集中供热系统因中心西门子S7-1500与分站巴赫曼PLC总线协议异构、进口设备程序封闭、站点分散独立运行，存在供热调控滞后、能耗浪费严重、人工运维成本高、供热均衡性差、无联动调度能力等一系列行业共性痛点，直接影响城市供热稳定性、节能性与运维效率，制约智慧供热体系落地，具体问题集中在五大维度：

第一，异构设备协议壁垒顽固，无法全域联动调度。城市供热中心S7-1500采用ProfiNet工业以太网总线，负责全域统筹调度；各换热站进口巴赫曼PLC受原厂程序加密封闭限制，仅支持Modbus RTU串口协议，无法更改通讯协议与总线类型，两类异构总线协议无原生互通通道，形成站点级数据孤岛。中心调度系统无法实时获取各分站供热工况数据，无法根据全城供热负荷、室外温度、管网压力动态调节分站参数，各换热站独立运行、各自为战，全域供热负荷无法均衡分配，整体调度处于被动滞后状态。

第二，冬季供暖负荷波动大，人工调控适配性极差。北方冬季昼夜温差大、寒潮天气频发、居民用热需求动态波动，早晚供暖负荷差值极大。传统模式下各换热站无远程联动调节能力，仅依靠现场人工根据经验手动调整循环泵频率、出水温度，人工调控滞后性强、精准度低，无法快速适配天气变化与负荷波动，频繁出现白天过热、夜间供热不足、片区冷热不均的问题，不仅影响居民供暖体验，还造成大量无效热能损耗。

第三，站点分散巡检难度大，人工运维成本高昂。全城换热站分布范围广、点位分散、部分站点地处偏僻，改造前无远程数据采集与监控能力，所有设备运行状态、供热参数、故障排查、日常值守工作均依赖人工现场巡检。冬季供暖期需配置大量运维人员24小时分片值守巡检，人工巡检频次高、劳动强度大、通勤成本高、工作效率极低，且人工巡检存在盲区，无法实时发现管网压力异常、设备故障、参数偏移等隐患，易引发局部供暖中断、设备过载损坏等问题。

第四，传统改造风险高、可行性低，无法适配进口设备。针对巴赫曼PLC协议不互通问题，传统改造方案需更换分站PLC硬件、破解原厂封闭程序、加装高端协议拓展模块，不仅设备采购、程序开发、全站调试成本极高，且破解进口设备程序存在设备报废、系统崩溃、质保失效的巨大风险，同时全城数十个站点批量改造成工期漫长、施工难度极大，完全不适合城市集中供热不停暖、低风险的改造要求，长期无法开展智慧化升级。

第五，无数字化数据支撑，节能优化无依据。改造前无自动数据采集与存储链路，各换热站温度、压力、流量、能耗、设备运行数据无法集中汇总分析，运维团队无法精准定位高能耗站点、无效供热时段、管网损耗点位，只能依靠经验粗放式运维，无法实现精细化节能调控，城市供热整体能耗居高不下，能源浪费问题突出，不符合智慧供热绿色低碳、节能增效的发展要求。

四、TX131智能网关解决方案设计

针对城市智慧供热换热站集群协议异构、进口设备无法改协议、负荷调控滞后、人工运维低效、能耗偏高的核心痛点，项目依托塔讯TX131-RE-RS/PNS智能网关无需改程序、分布式组网、高精度协议转换、全域数据采集、动态联动调控的核心能力，制定“零设备改动、分布式部署、全域联动、智能节能、降本增效”的城市智慧供热专属解决方案，适配多站点分散工况，零风险、低成本完成全城供热系统智慧化升级，彻底解决集群调度失衡、运维低效、能耗浪费的核心问题，贴合城市智慧供热普及升级趋势。

方案双角色架构精准适配城市供热“中心调度+分站执行”的层级架构，完美兼容进口巴赫曼PLC封闭程序，无任何改造风险。各换热站部署的TX131网关ProfiNet侧统一为从站模式，通过城市工业光纤环网无缝接入中心S7-1500 PLC ProfiNet主站，直接纳入全域调度总线体系，无需修改中心成熟调度程序、无需改动分站巴赫曼PLC任何原生程序与控制逻辑，从根源规避进口设备改造风险；网关Modbus RTU侧切换为主站模式，通过屏蔽RS485链路对接各站巴赫曼PLC从站设备，依托高精度数据采集器，高频轮询分站出水温度、供回水压力、循环泵频率、管网流量、设备故障代码等核心寄存器点位，实现单站数据精准采集、全域数据互联互通。

核心功能针对性适配智慧供热场景优化：一是无改动双向协议转换与联动调度，网关自动解析ProfiNet与Modbus RTU异构总线数据，实现双向无偏差传输。上行方向，实时采集各换热站就地运行工况数据，同步上传至中心S7-1500调度PLC与智慧供热物联网平台，为全域负荷分析、能耗统计、状态监控提供精准数据支撑；下行方向，接收中心基于天气、时段、全域负荷测算的调度指令，精准下发至分站巴赫曼PLC，自动调节出水温度、循环泵运行状态，实现冬季负荷波动动态适配，替代传统人工现场调参。二是分布式批量组网与远程运维，支持多网关批量组网、统一管理、单独调控，适配全城多站点分散部署模式，实现所有换热站远程状态监控、参数修改、故障预警，大幅降低现场巡检频次与人工运维成本。

户外换热站专属工况适配优化：网关采用工业级宽温设计，可耐受冬季低温、夏季高温、潮湿多变的户外机柜工况，搭载电磁抗干扰、浪涌防护、硬件看门狗功能，抵御供热设备变频干扰、电网波动影响，保障全年稳定运行；启用断点续传、数据缓存、自动重连功能，避免光纤网络瞬时波动导致的数据丢失、调控失效问题。网关自带专属GSD文件，可快速批量完成TIA Portal组态对接，依托物联网网关轻量化分布式部署，快速补齐城市供热工业物联网数字化管控短板，实现工业自动化集群联动调度与精细化节能运维闭环。

五、分步实施过程

本次城市智慧供热升级项目严格遵循“不停暖施工、零设备风险、分批落地、稳步升级”的核心原则，结合城市冬季连续供暖、站点分散的施工特性，采用“全域摸排规划、离线批量组态、分站错峰施工、单站精准调试、全域联调优化、压力测试、批量投产”的标准化实施流程，全程保障供暖稳定、设备安全、改造达标，整体实施周期18天，覆盖全城所有换热站集群，各阶段实操流程规范清晰，具体如下：

第一阶段：全域站点摸排、参数勘测与分布式方案规划

项目前期，技术人员完成全城所有换热站全域摸排勘测工作，逐站核验巴赫曼PLC设备通讯参数，统一记录各分站Modbus RTU从站地址、波特率、校验位、数据位等核心参数，梳理各站设备点位差异，统一通讯标准，规避批量组网冲突。精细化分类梳理各站核心工艺寄存器点位，涵盖出水温度、回水温度、供水压力、回水压力、循环泵运行频率、启停状态、管网瞬时流量、累计能耗、故障报警代码等关键点位，制作全城统一的换热站数据点位映射对照表，明确采集清单与联动调控规则。结合各站点地理位置、机柜布局、网络架构，规划TX131网关分布式部署点位、光纤组网链路、RS485布线路径，规避户外干扰区域，保障批量组网稳定性。最后对接城市供热运维中心，明确全域联动调度、节能调控、远程运维、故障预警的核心需求，敲定网关轮询周期、数据同步规则、批量组网参数，形成适配全城站点的标准化分布式施工方案。

第二阶段：网关批量离线组态、功能定制与GSD导出

为不影响全城供暖运行，所有网关参数配置、功能调试全部采用批量离线模式完成。统一修改各批次TX131智能网关IP地址，匹配城市供热ProfiNet局域网段，保障全域组网通畅。统一锁定网关ProfiNet从站、Modbus RTU主站双工作模式，批量录入各分站巴赫曼PLC专属通讯参数，实现设备精准适配。依据全域点位映射对照表，批量完成双向数据组态，统一搭建分站工况数据上行采集通道、中心调度指令下行调控通道，确保所有站点数据映射规范、参数同步精准、无错位偏差。针对性开启智慧供热专属功能，启用宽温运行模式、抗干扰防护、断点数据缓存、远程运维溯源、能耗数据统计功能，优化动态轮询机制，保障负荷数据毫秒级同步。批量完成参数备份与GSD组态文件导出，为中心批量组态对接做好准备，大幅提升全域改造效率。

第三阶段：中心PLC批量组态、全域通讯链路搭建

在中心S7-1500 PLC TIA Portal工程中批量导入网关GSD文件，将所有分布式网关统一挂载为ProfiNet从站设备，完成全城换热站集群总线拓扑组网配置。根据网关统一IO映射区间，批量绑定中心PLC数据块地址，搭建“中心调度-分布式网关-分站PLC-供热设备”的四级双向闭环通讯链路。本次改造全程保留中心原有全域调度算法、分站巴赫曼PLC原生控制程序与设备运行逻辑，仅新增协议转换与数据联动通讯链路，零程序改动、零设备风险、零供暖中断隐患，最大程度保障城市供暖稳定性。组态完成后，开展全域仿真测试，模拟多站点同时数据上传、负荷指令下发、故障信号上传、动态参数调节等场景，校验批量组网稳定性、数据同步精度、联动调控准确性，排查网段冲突、参数不匹配、总线负载异常等问题，确保全域通讯链路规范可用。

第四阶段：分站错峰施工、设备安装与单站调试

利用供暖低峰时段、夜间无影响窗口期，逐站开展错峰施工改造，严格遵循不停暖施工规范。各换热站采用标准导轨安装方式，将TX131工业网关固定于户外设备机柜内部，适配机柜狭小空间，接入工业DC24V冗余稳压供电，通电核验设备运行状态，确保无故障报错、稳定启动。完成各站ProfiNet光纤链路对接与屏蔽RS485线路铺设，布线规整牢固、防护到位，适配户外复杂工况，杜绝线路老化、干扰问题。单站硬件施工完成后，逐站开展精准对点调试，现场模拟温度、压力波动，测试数据采集精度与实时性；远程下发中心调控指令，核验循环泵频率调节、出水温度校准、负荷适配效果，逐一排查接线、参数匹配、点位映射等潜在问题，确保单站双向数据同步精准、联动调控正常、设备运行稳定，单站调试合格后再推进下一站点施工，稳步完成全城所有换热站升级。

第五阶段：全域集群联调、负荷模拟与节能优化测试

所有分站单调合格后，开展全城换热站集群全域联动调试与72小时满负荷压力测试，模拟冬季寒潮降温、昼夜负荷切换、多站点同时波动、网络瞬时波动等真实复杂供暖工况，全面核验批量网关协议转换稳定性、全域数据同步一致性、负荷联动调控精准性、分布式组网可靠性。测试过程中，持续优化全域调度数据联动逻辑，细化不同时段、不同温度下的负荷调节参数，实现中心根据全域工况自动分配供热负荷、各分站自动适配调节，彻底解决人工调控滞后、供热失衡、无效能耗问题。同时深度对接城市智慧供热物联网平台，完善全域数据汇总、能耗统计、设备状态监控、故障自动预警、运维日志留存功能，构建起全自动、智能化、精细化的城市供热管控闭环，全程监测总线稳定性、数据同步延迟、设备在线率，保障集群系统高负荷稳定运行。

第六阶段：参数固化、运维培训与全域正式投产

全域调试与节能优化测试全部达标后，批量固化所有网关配置参数与中心PLC组态程序，完成多份全域参数备份存档，杜绝后期参数误改动引发的调控偏差。针对城市供热运维团队开展专项实操培训，讲解分布式网关集群运维规范、设备状态识别、远程参数调控、故障快速排查、能耗数据分析方法，确保运维人员熟练掌握智慧供热系统操作与精细化运维技能。培训完成后，清空调试数据，全域系统正式投入冬季满负荷供暖运行，持续72小时跟踪全域供热均衡性、能耗数据、设备运行状态、远程运维效果，全方位保障改造效果稳定落地。

六、改造前后效果对比

本次依托TX131智能网关分布式改造完成城市智慧供热集群升级后，彻底解决了异构设备协议壁垒、供热调控滞后、人工运维低效、能耗浪费严重、集群联动缺失等核心问题，城市供热工业自动化集群调度能力、工业物联网数字化运维水平、节能增效效果、供热稳定性均实现大幅提升，改造前后核心指标对比如下：

七、项目总结

本次城市智慧供热换热站集群智能化升级项目，精准解决了北方城市集中供热普遍存在的进口异构设备协议壁垒、分站独立运行、负荷调控滞后、人工运维成本高、能耗浪费突出、供热均衡性差的行业痛点。项目依托塔讯TX131-RE-RS/PNS工业网关强大的协议转换、分布式批量组网、高精度数据采集器能力与户外工况适配优势，以轻量化、零设备程序改动、不停暖施工、低风险批量落地的改造方式，成功打通中心西门子S7-1500 ProfiNet主站与分站巴赫曼PLC Modbus RTU从站的异构总线协议壁垒，充分发挥智能网关与物联网网关一体化集成优势，构建起城市全域换热站集群集中调度、联动调控、远程运维、节能降耗的智慧供热全新体系。

从工业自动化集群调度层面，改造后彻底打破各换热站数据孤岛与独立运行模式，实现全城供热负荷动态均衡分配、温度压力精准调控、设备全自动联动运行，有效解决了冬季供暖负荷波动适配滞后、片区供热不均的问题，大幅提升城市集中供热的稳定性、均衡性与舒适性。从工业物联网数字化运维层面，依托分布式网关组网实现全域供热数据自动采集、集中汇总、智能分析与远程监控，将现场人工巡检人力投入降低70%，极大缩减了城市供热运维人力成本与通勤损耗；通过精细化智能调参，精准匹配不同时段、不同天气的供热需求，杜绝无效热能损耗，实现整体供热能耗节约11.6%，完美契合城市绿色低碳、节能增效的建设目标。

整套改造方案针对性解决了进口封闭PLC设备无法改协议、批量站点改造难度大、不停暖升级风险高的行业难题，具备零设备改动、施工周期短、组网扩展性强、户外工况适配性好、节能效果显著、可复制性极高的核心优势，高度契合城市智慧供热规模化、数字化、节能化、无人化的普及发展趋势，可广泛应用于北方城市集中供热改造、县域换热站集群升级、工业园区集中供暖、热力管网智能调控等各类智慧供热场景，为国内城市传统供热系统向智慧低碳供热转型提供了成熟高效的标杆解决方案，具备极高的行业推广价值与落地实用性。
