塔讯网关实现西门子1500PLC与AGV小车智能仓储跨协议通讯改造

一、行业背景与项目痛点

随着智能制造仓储行业快速发展，智能立库项目大量普及，现场大量采用西门子Profinet架构PLC做主控制器，而AGV小车、移动机器人多采用Modbus TCP协议进行数据交互。不同厂商设备协议异构成为项目实施主要难题。

西门子S7‑1500 PLC原生Profinet总线，与Modbus TCP协议AGV小车协议体系完全不同，协议不兼容无法直接通讯。传统处理方式，需要PLC编写大量复杂ModbusTCP通讯程序，对工程师编程能力要求高，程序调试周期长，通讯不稳定，容易出现丢包、数据卡顿，无法实现控制指令、设备状态、位置信息双向实时交互，制约智能仓储整体自动化调度运行。引入Profinet转Modbus TCP协议转换网关，解决跨协议设备互联互通，成为现场改造优选方案。

二、项目概况

本案例应用于智能仓储立体库项目，整套系统以西门子S7‑1500PLC作为Profinet主站，负责整个立库调度、出入库逻辑处理；现场多台AGV小车为Modbus TCP从站设备，AGV需要接收PLC下发的任务指令、行驶路径指令，同时向PLC回传小车位置、电量、故障报警、运行状态等数据。项目目标：通过塔讯TX161‑RE‑PNS/OMB Profinet转Modbus TCP协议转换网关，实现Profinet侧与Modbus TCP侧双向数据互通，完成PLC与AGV小车实时数据交互，实现仓储系统一体化调度管控。

三、网关选型与部署方案

1、网关选型

项目选用塔讯TX161‑RE‑PNS/OMB Profinet转Modbus TCP协议转换网关，网关一侧作为Profinet从站接入西门子1500 PLC的Profinet总线；另一侧作为Modbus TCP客户端，访问多台Modbus TCP协议AGV小车，实现两种协议之间数据映射转发，无需PLC编写复杂Modbus通讯代码。

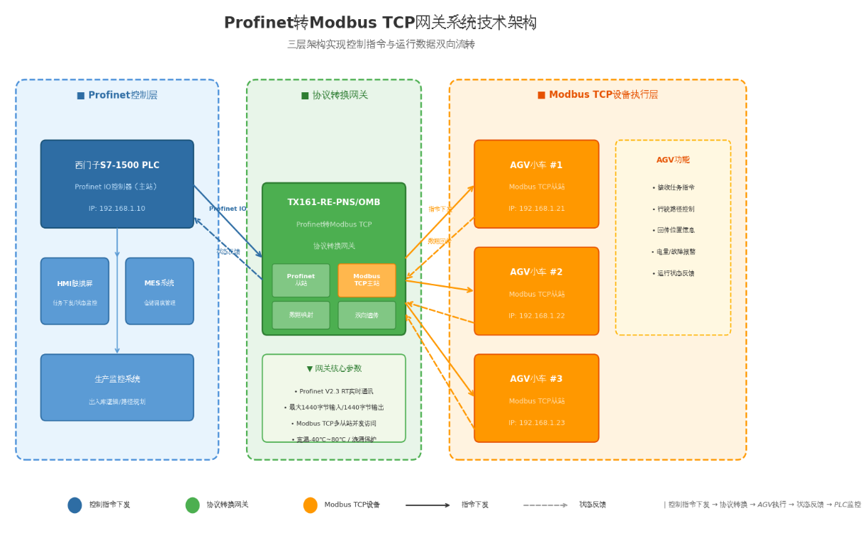

2、网络拓扑

3、部署实施

将塔讯Profinet转Modbus TCP协议转换网关接入西门子1500的Profinet网络，在TIA博途中导入GSDML文件，配置网关Profinet IO输入输出数据区；

设置网关与AGV小车同网段IP，在网关配置软件内配置Modbus TCP从站地址、寄存器读写地址，建立Profinet IO与Modbus TCP寄存器映射关系；

下载配置至网关，PLC直接读写网关IO地址，即可完成对AGV小车指令下发与状态采集，无需编写Modbus功能块程序。

四、塔讯网关功能及产品亮点

塔讯Profinet转Modbus TCP协议转换网关TX161‑RE‑PNS/OMB专为工业现场异构协议互联设计。网关支持Profinet V2.3RT实时通讯，最大支持1440字节输入、1440字节输出IO数据；Modbus TCP侧可同时访问多台从站设备。网关内置双向数据映射，不需要编写复杂通讯程序，全部参数在配置软件完成，降低PLC程序开发量。具备工业级宽温、抗浪涌，适应仓储车间复杂电磁环境；支持寄存器批量读写，支持故障诊断，出现通讯异常可以把故障代码上传至PLC，方便现场排查。即插即用，缩短现场调试工期，非常适合仓储AGV、产线改造等项目。

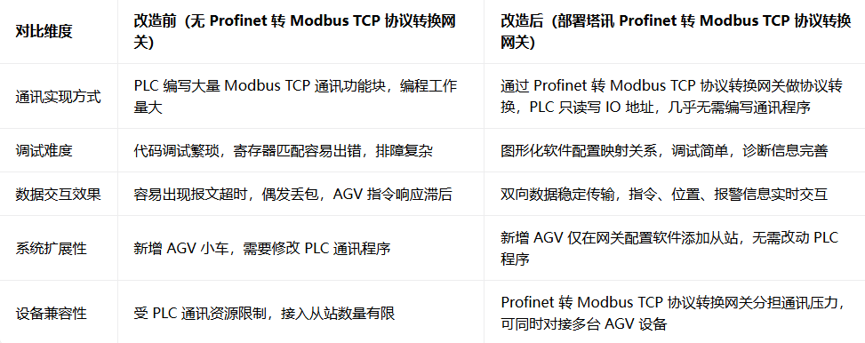

五、应用效果前后对比

六、网关产品未来发展趋势

工业智能制造不断推进，多品牌设备混合应用越来越普遍，Profinet转Modbus TCP协议转换网关未来会向着更高实时性、多协议复合、边缘数据预处理方向发展。传统单纯协议转发网关会增加边缘计算能力，网关本地完成数据过滤、报警预处理；支持更多工业协议复合转换；简化配置流程，支持网页免软件配置；同时增强网络安全功能，适配工业互联网、MES对接需求。协议转换网关作为不同总线设备桥梁，在智能仓储、汽车制造、物流自动化项目中将得到更加广泛的应用。

七、案例总结

本智能仓储立体库项目，依靠塔讯Profinet转Modbus TCP协议转换网关TX161‑RE‑PNS/OMB，解决西门子S7‑1500与Modbus TCP协议AGV小车之间协议壁垒，实现双向稳定数据交互，降低项目开发调试工作量，提升整套仓储调度系统稳定性。该方案可作为智能仓储立体库项目的经典应用方案，同样可以复制应用于物流分拣、车间AGV调度等同类场景。
