ISO 21498-2全球新能源高压零部件强制电气测试标准解读与雷卯高压防护方案

新能源汽车高压平台向800V乃至1500V升级，车载B类高压零部件（DC 60V~1500V，电池包、OBC、DC/DC、电驱压缩机等）的电气兼容性失效问题频发：行驶途中 BMS 误判触发接触器断电、电驱控制器受纹波干扰降功率、高压部件抛负载冲击损坏功率芯片等故障，直接威胁行车安全。

ISO 21498-2是全球新能源高压零部件强制电气测试标准，明确规定了高压直流系统电压波动、纹波、抛负载、斜率变化等发射与抗扰度测试要求，是零部件研发阶段必须攻克的核心指标。

本文结合高压电源特性测试系统实测数据，拆解ISO 21498-2条款干扰机理，针对零部件研发工程师高频踩坑的测试失效点，结合雷卯电子高压TVS、ESD、大功率浪涌防护器件，提供标准化硬件防护设计思路，解决高压零部件EMC电气兼容失效难题。

一、新能源高压零部件电磁干扰与纹波失效底层机理

1.1 高压系统核心干扰源

相比传统燃油车12V低压架构，新能源车高压回路存在多重强干扰源，也是ISO 21498-2 重点管控对象：

电驱逆变器：IGBT周期性开关动作，是整车最大纹波电压产生源，加速、爬坡功率突增时，高压母线上会叠加宽频纹波（10Hz~150kHz）；

车载DC/DC、OBC功率变换器：高频功率管通断带来电压尖峰、电流脉冲；

整车高压母线：串联全部高压部件，形成干扰耦合通道，逆变器、充电机产生的干扰会同步传导至电池管理系统BMS。

1.2 纹波对高压零部件的致命危害

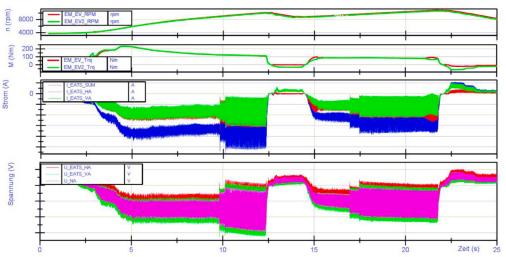

电流和电压与转速和扭矩的关系

（图上方显示了运行过程中转速和扭矩的变化。底部两条曲线显示记录的电压和电流。可以看出两者都不是平滑或恒定的，而是由电力驱动系统的逆变器部分引起的纹波叠加的）

纹波是叠加在直流高压上的交流干扰信号，也是ISO 21498-2 6.5、6.6条款核心测试项。实测波形显示，高压母线电压并非恒定平滑直流，持续叠加逆变器输出的高低频纹波。
零部件端失效逻辑：BMS采样频率约30kHz，若母线纹波幅值、频率超标，会造成 BMS电压、电流采样失真，误判电池过压/欠压，直接切断高压接触器，车辆行驶中失去动力；同时DC/DC、OBC内部主控芯片、采样运放受纹波耦合干扰，出现输出不稳、通讯乱码、功率器件过热损坏等问题。

高压电池包阻抗特性进一步放大风险：400V电池内阻仅20~50mΩ，800V平台内阻 50~100mΩ，低阻抗回路下微小纹波电流即可产生大幅纹波电压，对高压零部件抗扰能力提出极高要求。

1.3 抛负载、电压斜率、过欠压等瞬态冲击风险

ISO 21498-2 6.3/6.4 电压斜率、6.7/6.8 过欠压、6.10/6.11 抛负载条款，针对高压回路瞬态电压冲击：整车高压接触器分断、负载突变、急加速/急减速时，母线会产生数千V瞬时电压尖峰、快速升降电压斜率。无有效防护时，高压 MOS、主控芯片、采样电路极易发生静电击穿、介质击穿，导致零部件批量失效。

二、ISO 21498-2:2024 标准核心测试条款拆解

ISO 21498-2适用于DC60V~1500V所有高压零部件，分为发射测试（零部件自身向外产生干扰）、抗扰度测试（零部件耐受外部电网干扰） 两大类，全部测试项均可通过双向可编程高压直流电源、纹波发生器、高压人工电源网络（HV-AN）组合系统复现，也是零部件研发验证必过项目。

2.1 电压变化类测试（6.2/6.7/6.8/6.9）

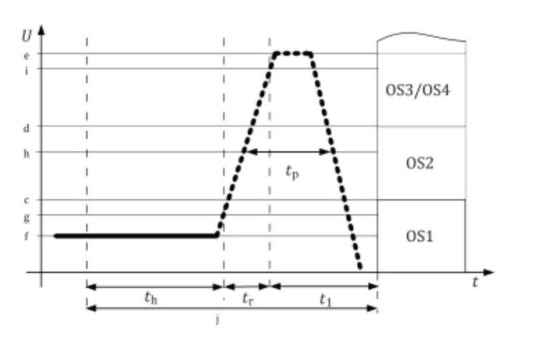

6.2 工作区间电压变化抗扰：模拟行车过程中电池SOC波动带来的母线电压缓慢升降，验证零部件在 OS1正常、OS2降性能、OS3保护、OS4关机四级电压区间稳定工作；

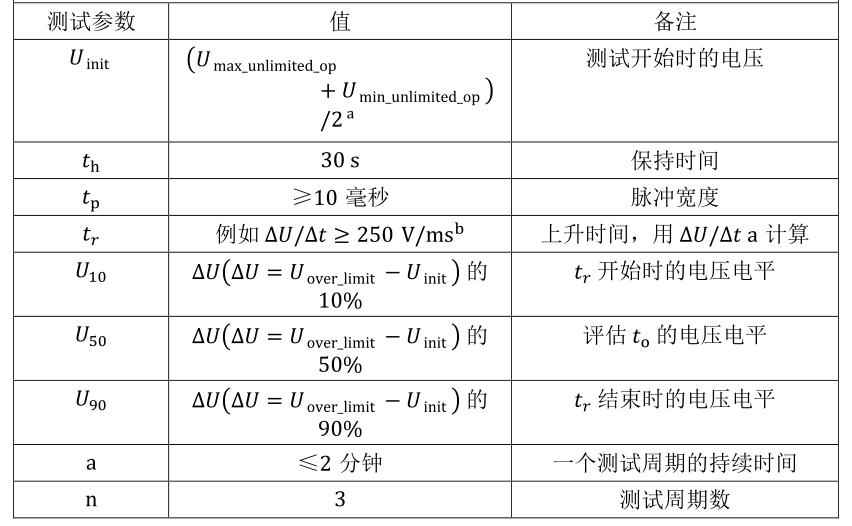

6.7 过压/ 6.8欠压抗扰：模拟电池均衡、快充满电、亏电工况，施加持续过 / 欠压，要求零部件不损坏、电压恢复后可正常工作；

6.9 电压偏移：叠加静态直流偏移电压，考验采样电路基准稳定性。

研发痛点：高压采样芯片、运放耐压余量不足，高低压隔离边界易被偏移电压击穿，常规低压TVS无法承受数百V持续直流偏置。

2.2 电压斜率发射&抗扰（6.3/6.4）

6.3 发射测试：零部件满载运行时，功率突变产生的电压升降斜率不得超标，避免干扰同母线其他部件；

6.4 抗扰测试：外部施加最高5000V/ms电压快速跳变，模拟接触器通断冲击。

失效场景：功率回路快速电压变化产生耦合电场，干扰PCB低压控制区，CAN/LIN通讯中断，主控MCU死机。

2.3 纹波发射与纹波抗扰（6.5/6.6，零部件最高发失效项）

6.5发射：零部件工作时自身产生的母线纹波幅值需满足限值，防止污染整车高压电网；

6.6 抗扰：外部叠加10Hz~300kHz宽频纹波（最高140Vp纹波幅值），零部件全程无功能异常。
测试系统采用10kW大功率纹波发生器+1000A耦合变压器，复现整车极限纹波工况。当前800V平台零部件测试中，近60%初版样机均因纹波抗扰不达标返工。

2.4 抛负载发射&抗扰（6.10/6.11）

模拟高压回路突然断开负载，母线产生大幅反向抛负载尖峰电压，是功率器件击穿头号诱因。标准要求零部件满载抛负载工况下，内部器件无不可逆损坏，功能可恢复。同时大众VW80300 EHV系列补充脉冲测试，叠加窄脉冲高压冲击，进一步放大防护压力。

三、高压零部件干扰防护设计难点

结合 ISO 21498-2 测试工况，零部件电路防护存在三大行业痛点：

高压直流持续偏置：400V/800V母线长期直流电压，普通低压ESD、TVS漏电流大、易热失效，常规器件反向耐压不足；

宽频纹波持续冲击：10Hz~300kHz 交变纹波持续加载，防护器件需兼顾高频响应与大功率散热；

多重瞬态叠加：纹波、抛负载尖峰、电压斜率冲击同时存在，单一防护器件无法兼顾稳态直流、交流纹波、瞬时高压脉冲。

传统方案仅依靠大容量去耦电容，仅能小幅抑制低频纹波，对高频尖峰、窄脉冲抛负载无抑制能力，无法通过ISO 21498-2严苛测试。

四、雷卯电子高压防护器件配套ISO 21498-2解决方案

雷卯电子深耕高压TVS、车载ESD、大功率浪涌抑制器件，针对电池包BMS、OBC、DC/DC、电驱控制器四大高压零部件，匹配ISO 21498-2全测试项设计分层防护架构，覆盖高压功率母线、低压采样、通讯接口全电路。

4.1 高压直流母线主回路防护（400V/800V平台，应对纹波、抛负载、过压）

ISO 21498-2 6.6、6.11测试核心防护位，高压母线HV+/HV-输入端，采用高压大功率TVS方案：

器件选型：雷卯高压车载TVS系列，反向击穿电压覆盖60/1200V，可承受 10kW级瞬时脉冲，低漏电流（<1μA）适配长期直流高压工况，不会出现电容并联漏电流发热；

作用：抑制数千伏瞬时尖峰，钳位母线电压至安全区间，配合去耦电容滤除低频纹波，大幅降低纹波发生器注入的高频干扰幅值，轻松通过6.6纹波抗扰测试；

布局：TVS紧贴高压输入端子，缩短走线电感，避免高频纹波反射放大。

4.2 低压采样/运放回路防护（应对电压偏移、斜率耦合干扰）

BMS低压采样、高压侧隔离运放极易受电压斜率、偏移电压干扰，采用雷卯车规级双向TVS，消除正负电压偏移带来的采样零点漂移，抑制快速电压斜率耦合到低压采样端的感应干扰，满足 6.2、6.9 电压变化抗扰要求。

4.3 车载通讯接口（CAN/LIN）辅助防护

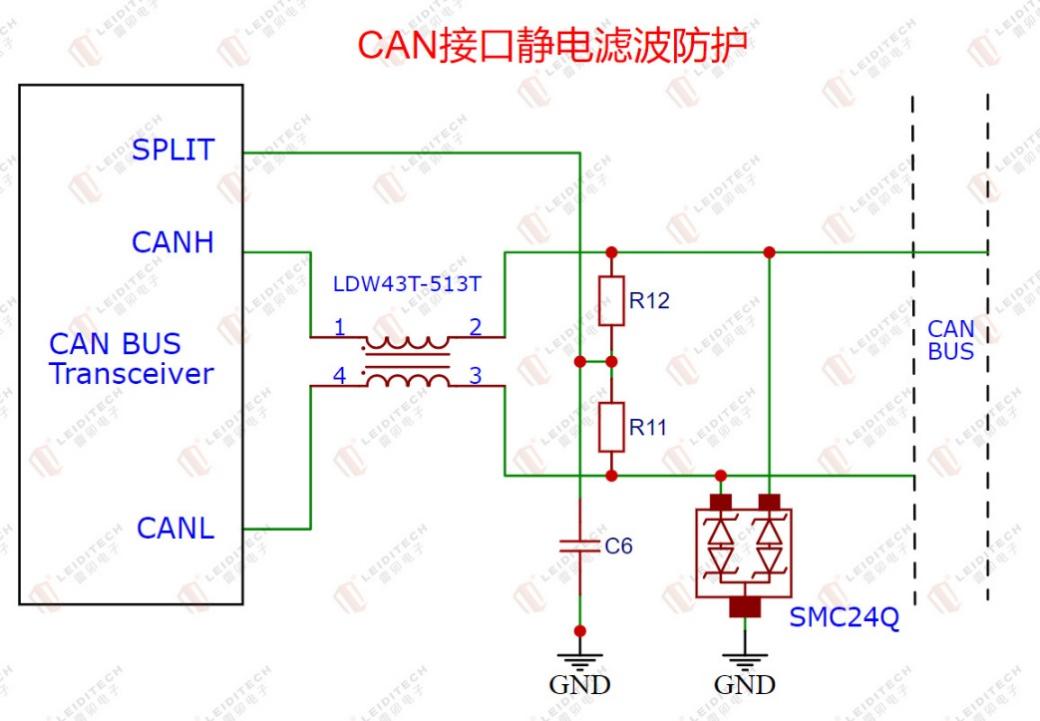

雷卯采用多路集成车规级器件SMC24Q保护（对标力特AQ24CANA），电容<50PF，可以保证信号完整性的同时，通过静电测试，共模电感LDW43T-513T滤除共模干扰。 满足IEC61000-4-2，等级4，可达到接触放电30kV，空气放电30kV，满足 ISO 21498-2 附带 LV123 车载低压兼容要求。

4.4 VW80300 脉冲补充测试配套防护

针对 VW80300 EHV-10、EHV-16 脉冲窄脉冲高压冲击，搭配雷卯大功率TVS，吸收200V峰值高频脉冲，防止脉冲干扰击穿主控芯片。

结语

ISO 21498-2 是新能源高压零部件准入市场的硬性门槛，纹波、抛负载、电压瞬态冲击是研发阶段最容易出现失效的测试项。单纯依靠无源滤波无法满足标准严苛的发射与抗扰指标，必须搭配专用高压瞬态防护器件构建完整EMC防护网络。

雷卯电子车规高压TVS、ESD全系列器件，针对400V/800V高压平台完成标准化验证，匹配电池包、OBC、DC/DC、电驱控制器等零部件硬件设计，帮助研发工程师简化防护电路设计，一次性通过ISO 21498-2、LV123、VW80300全套高压电气兼容性测试，缩短零部件开发周期，降低后期整改成本。
