EtherCAT转ModbusTCP协议转换｜市政污水厂自控系统异构通讯改造方案

一、应用场景

市政污水处理属于环保工业自动化场景，基恩士KV‑7500作为污水处理厂EtherCAT主站PLC，管控曝气池、刮泥机、加药系统；全厂配电室大量施耐德PM5350P电力仪表，采集水泵、风机、加药设备的电压电流功率能耗数据，PM5350P为Modbus TCP从站。KV‑7500 EtherCAT主站无法直接读取电力仪表，需要工业网关完成协议转换。塔讯TX161‑RE‑ECS/OMB智能网关EtherCAT从站接入KV‑7500 EtherCAT总线，Modbus TCP主站访问PM5350P电力仪表；网关作为数据采集器采集能耗数据，对接工业物联网智慧水务平台。

二、协议转换网关功能简介

塔讯TX161‑RE‑ECS/OMB是智慧水务环保行业协议转换工业网关，属于智能网关、数据采集器、物联网网关，解决异构总线协议互通。网关EtherCAT侧标准从站，对接基恩士KV‑7500等EtherCAT主站；以太网侧Modbus TCP支持主站从站切换。本项目Modbus TCP主站模式，轮询施耐德PM5350P电力仪表；寄存器映射，电压、电流、有功功率、电能计量值映射EtherCAT输入给到KV‑7500；PLC可下发仪表复位指令。网关宽温工作，适应污水厂配电室潮湿电磁干扰环境，支持断线标记。

三、项目痛点

基恩士KV‑7500 EtherCAT主站扩展Modbus TCP模块成本高，全厂几十台电力仪表，模块轮询周期长，能耗数据刷新慢。

采用SCADA上位机采集电力仪表数据，PLC只能从SCADA转发获取能耗；SCADA故障，PLC失去全部电力仪表数据，风机水泵过载保护逻辑失效，设备损坏风险。

污水厂配电室环境潮湿，变频器风机多，电磁干扰强，普通转换模块读数跳变，能耗统计失真。

原有方案电力能耗数据只在上位机，PLC无法直接读取实时功率，不能根据水泵风机实时功率做曝气工艺优化，能耗浪费。

大量电力仪表浮点数寄存器，异构总线协议字节序调试工作量巨大。

四、解决方案

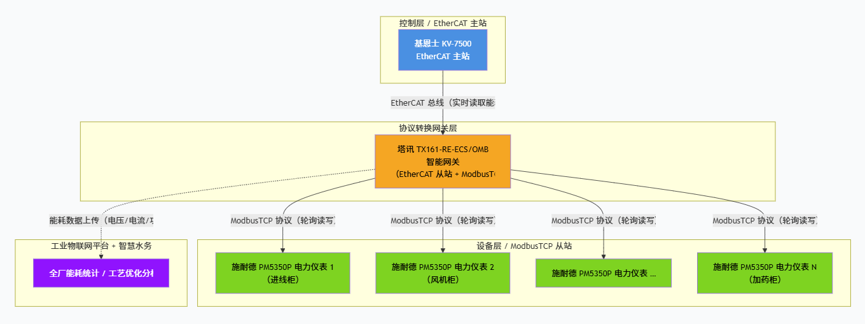

塔讯TX161‑RE‑ECS/OMB智能网关部署污水厂配电室控制柜；EtherCAT从站接入基恩士KV‑7500 EtherCAT总线；Modbus TCP主站访问多台施耐德PM5350P电力仪表。

上行（电力仪表→KV‑7500）：电压、电流、功率、累计电能，Modbus TCP寄存器映射EtherCAT输入，KV‑7500读取，参与风机水泵过载保护、曝气工艺优化逻辑。

下行（KV‑7500→电力仪表）：PLC下发仪表电能复位指令。

网关断线输出故障标记给到KV‑7500，PLC触发设备告警；网关独立硬件，不依赖SCADA上位；作为数据采集器，能耗数据同步上传工业物联网智慧水务平台。

五、实施过程

硬件安装：TX161‑RE‑ECS/OMB工业网关DIN导轨安装配电室控制柜；EtherCAT网线接入KV‑7500 EtherCAT总线；Modbus TCP网口接入厂区局域网，和PM5350P电力仪表互通；24VDC供电，做好防潮接地。

网关软件配置：PC连接网关，设置EtherCAT从站，Modbus TCP主站；导入PM5350P寄存器表，配置浮点数映射、字节序转换，轮询周期，断线报警标记。

PLC工程配置：KV‑Studio导入网关ESI文件，添加TX161‑RE‑ECS/OMB到EtherCAT设备树，绑定IO变量；编写PLC逻辑，读取电力数据，实现风机过载保护，基于功率优化曝气控制。

电力仪表配置：PM5350P设置Modbus TCP从站参数。

联调拷机：单台仪表调试数据读取；接入全部电力仪表，72小时拷机，模拟网络扰动，验证报警逻辑；核对能耗计量精度。

现场试运行：污水厂工艺运行，优化轮询周期，投入正式生产。

六、应用效果

塔讯TX161‑RE‑ECS/OMB物联网网关完成异构总线协议协议转换，基恩士KV‑7500 PLC直接读取施耐德PM5350P电力仪表，摆脱SCADA中转。PLC获取实时功率，实现风机水泵过载保护，同时基于功率优化曝气工艺，降低污水厂电耗；网关适配污水厂潮湿强干扰环境；能耗数据上传工业物联网智慧水务平台，实现全厂能耗统计分析。

七、实施前后效果对比

八、项目总结

市政污水处理环保工业自动化场景，EtherCAT主站PLC与Modbus TCP电力仪表异构总线协议打通，既实现设备保护，也可以优化工艺节约能耗。塔讯TX161‑RE‑ECS/OMB工业网关作为智能网关、数据采集器、物联网网关，硬件完成协议转换，让PLC直接获取电力仪表数据，保障污水厂设备安全，降低处理吨水能耗，支撑智慧水务工业物联网平台数据采集。
