SVG+电容柜串联组网，基本等于白装SVG

目前很多对电能质量有要求的工厂，都会采用SVG动态补偿+传统电容柜的组合方案。初衷非常完美：利用SVG毫秒级快速响应优势，搞定波动负载无功；再用低成本电容柜承接稳态大容量无功，兼顾补偿精度和性价比。

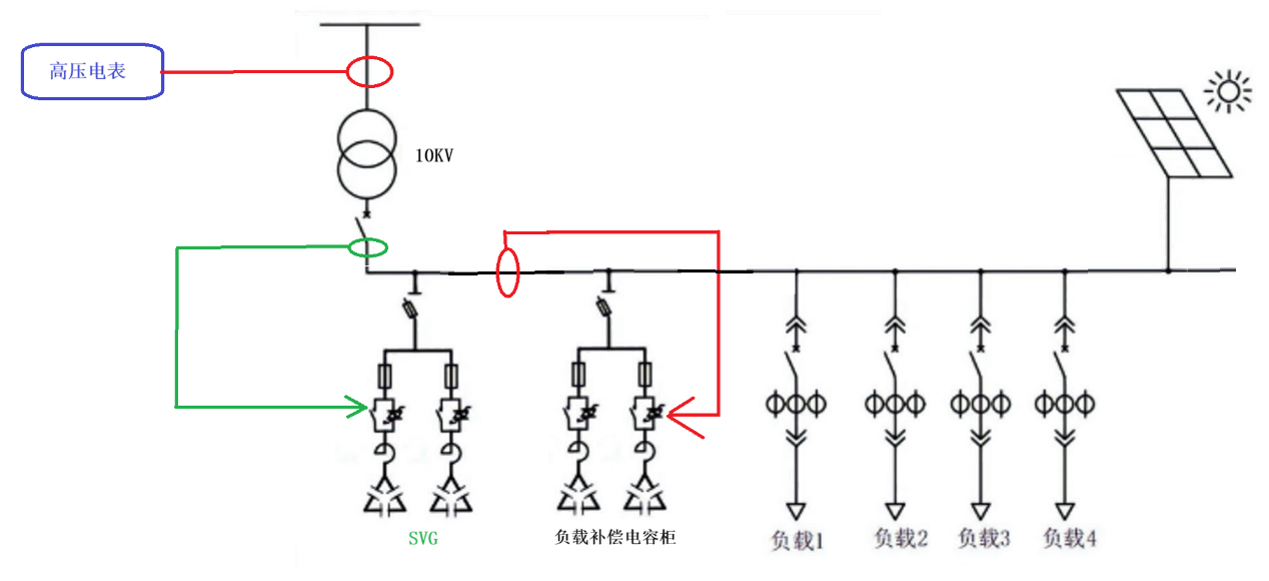

但近期遇到一个现场，两套设备共用一组采样CT、串联组网。初看方案很合理，细究才发现存在致命逻辑缺陷，直接让SVG的核心优势完全作废。今天拆解这个行业高频踩坑的设计误区。

一、设计师的理想逻辑

这套串联组网的设计初衷很清晰，分工明确：

负载无功快速波动时，SVG优先瞬时响应，精准弥补动态无功缺口，抑制功率因数波动；

待负载工况稳定、无功平稳后，由电容柜接替稳态无功，让SVG退出减负，规避长期满负荷运行损耗，发挥电容高性价比优势。

动静结合、快慢搭配，原本是行业公认的最优搭配思路，几乎所有人初看都会觉得无懈可击。

二、现场真实工况：完全反向运行

理想很丰满，现实很骨感。在共用一组采样CT、串联组网的模式下，设备运行逻辑彻底跑偏。

我们要清楚核心差异：SVG响应速度是毫秒级，电容柜投切是秒级，两者速度差距悬殊。

当负载无功出现波动，SVG会瞬间全额顶上去，快速抵消全部无功缺口。此时系统无功瞬间归零，留给电容柜的调节空间直接消失。

因为电容柜反应滞后，全程没有投切动作。只有当负载无功持续增大，彻底耗尽SVG全部容量后，系统再次出现无功缺口，慢速的电容柜才会被动投入，补偿剩余无功。

三、致命隐患：SVG优势彻底归零

这种运行模式，最终形成固定死循环：

动态波动无功 → SVG全额包揽

超容量稳态无功 → 电容柜被动兜底

全程不存在「SVG稳载、电容接替」的工况，反而出现严重弊端：SVG长期满负荷动态输出，根本没有机会退出稳态无功、实现减负。

最终效果和单纯加装一组大容量电容没有区别，高价装的SVG，沦为了普通大容量电容，毫秒级动态响应、精准稳压、抑制波动的核心优势彻底浪费。

设备成本大幅增加，却没换来对应的电能质量提升，属于典型的高价低效设计。

四、问题根源与正确思路

所有问题的核心，都出自共CT串联采样的设计缺陷，快慢设备共用采样信号，速度差导致逻辑完全失效。

真正的动静结合正确方案，必须做到独立采样、分区控制、逻辑互锁：SVG专门负责动态波动、冲击性无功，电容柜专门承接长期稳态无功，各司其职、互不干扰。

只有两套设备独立采样、精准分工，才能真正实现快补波动、慢补稳态，既发挥SVG的动态精度，又保留电容柜的经济优势。

五、总结避坑

SVG与电容柜共CT串联组网是伪方案，看似动静结合，实则逻辑失效；

速度差导致SVG全包动态无功、长期满负荷运行，无减负机会；

电容柜仅兜底超容无功，全程被动工作，无法接替稳态负荷；

高价SVG沦为普通电容，动态补偿、稳压抗波动优势全部浪费。

无功补偿方案，从来不是设备堆砌，而是逻辑合理、分工明确。错误的组网方式，只会徒增成本，达不到任何治理效果。
