一、引言
碳化硅（SiC）作为第三代宽禁带半导体材料，凭借其宽禁带、高临界击穿电场强度、高载流子饱和速度及优异的导热性能，推动了SiC MOSFET在电动汽车、光伏逆变器、轨道交通等领域的广泛应用。在功率变换电路拓扑中，SiC MOSFET的体二极管常被用作续流二极管，以提升电路集成度并降低成本。然而，这一做法在带来系统简化的同时，也引入了双极退化、反向恢复振荡、开关损耗增加等一系列可靠性问题。本文围绕SiC MOSFET体二极管的结构原理、可靠性退化机制、测试表征方法及实际应用设计策略展开系统性论述。
二、体二极管的结构与工作原理
器件结构
SiC MOSFET为纵型构造，其体二极管（Body Diode）由p型基极区域与n型漂移层构成的PN结自然形成。在典型的平面栅SiC MOSFET中，器件自下而上依次包括：n+型SiC衬底、n-型漂移层、p型基极区域，以及形成于基极区域表层的n+型源极区域。栅极电极通过栅极绝缘膜与沟道区域相对，源极电极同时与源极区域和基极区域电接触。

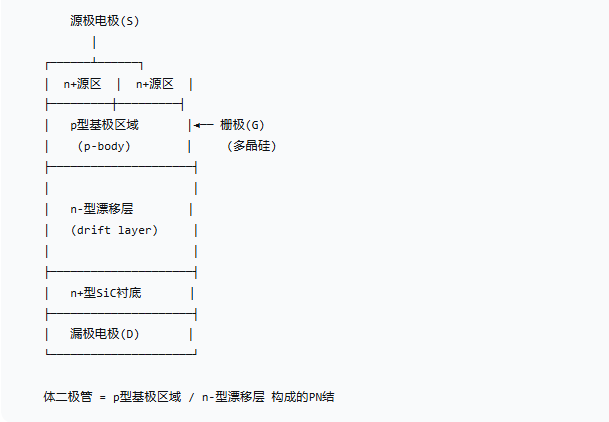

图1 SiC MOSFET基本结构与体二极管示意（平面栅结构剖视）
当源极与漏极之间施加反向电压（即漏极电位高于源极，V_DS < 0）时，体二极管正向导通，电流从源极经p型基极区域流向n-型漂移层，器件工作于第三象限（反向导通模式）。由于SiC的禁带宽度约为3.26 eV，体二极管的开启电压远高于硅器件——室温下约为2.5~3 V，而硅基器件的PN结开启电压仅约0.7 V。
体二极管的关键特性参数
体二极管的主要特性参数包括：正向导通压降（V_F），典型值约3 V（室温）；反向恢复电荷（Q_rr），决定反向恢复损耗；以及载流子寿命，直接影响反向恢复行为。
三、体二极管的可靠性问题
双极退化——核心可靠性挑战
双极退化是SiC MOSFET体二极管最为突出的可靠性问题。当体二极管正向导通时，器件处于双极性运行条件，电子和空穴载流子注入漂移区后发生复合，释放的能量可触发SiC晶体中早已存在的基面位错（Basal Plane Dislocation, BPD），使其发生滑移和分裂，进而演变为堆垛层错（Stacking Fault, SF），并在外延层中蔓延至芯片表面。图2 双极退化的物理机制示意
堆垛层错减小了芯片有源区面积，导致载流子寿命显著降低，不仅增加了反向偏置的漏电流，还会使局部电流密度升高，导通压降增大，器件的可靠性下降。实验表明，在1.2 kV SiC MOSFET体二极管上施加大恒定电流186小时后，可观察到堆垛层错的成核与扩展，导致体二极管正向电压和导通电阻增大。
值得注意的是，双极退化的温度依赖性呈现非单调特征：退化速率随结温升高而加速，直至达到临界结温T_SSF后，温度继续升高反而会抑制退化速率。此外，脉冲电流应力实验表明，当脉冲电流等级与芯片结温同时接近额定限值时，会发生明显的双极退化，且退化程度随脉冲宽度增大而加深。
体二极管导通对栅氧界面的影响
除双极退化外，最新研究表明体二极管工作还会导致栅氧化层界面态密度增加，进而引起开关损耗的显著上升。这一发现拓展了人们对体二极管可靠性影响范围的认知——其影响不仅局限于漂移区的晶体缺陷，还涉及MOS栅极结构的界面质量。
反向恢复特性与Snap-Off现象
SiC MOSFET体二极管由于p-i-n结构特性，在反向恢复过程中存在明显的电荷存储效应。与针对软恢复特性优化的现代硅PIN二极管不同，SiC体二极管在温度和负载电流升高时表现出明显的“snappy”行为（急变恢复），即反向恢复电流在短时间内急剧截断，产生极高的di/dt，进而引发电压过冲和电磁振荡。这一问题在高频开关应用中尤为突出，因为快速截断产生的电压尖峰可能超过器件的额定电压，威胁系统安全。
SiC 平面 MOSFET 芯片截面原理图（寄生体二极管结构）
体二极管阳极：P阱区（接源极S） 体二极管阴极：N-漂移区（接漏极D） ；结论：体二极管 Dbody 反向并联在MOSFET S-D之间四、可靠性评估与测试方法。
原理说明： P 阱区与 N 型漂移区形成 PN 结，就是寄生体二极管 Dbody；源极金属同时短接 N + 源区和 P 阱，所以 Dbody 阳极接 S、阴极接 D，和 MOS 管反向并联。关键点：电流从 S→D 流过时，体二极管正向导通（续流）。
SiC MOSFET 单管等效电路（含寄生体二极管与寄生电容）
符号定义：
Q：SiC MOSFET 主开关Dbody：寄生体二极管（反向并联于 D-S）Cgs：栅源寄生电容Cgd：栅漏寄生电容Cds：漏源寄生电容
工作描述：
MOS 管正向开通：电流 D→S，Dbody 截止；
感性负载换相、Vds 反向：Dbody 正向导通，电流 S→D，实现电感续流。
国际与国内标准
针对SiC MOSFET体二极管双极退化的可靠性评估，国际电工委员会已发布IEC 63275-2:2022标准，规定了由于体二极管操作引起的导通电压变化、导通电阻变化和反向漏极电压变化的试验方法和程序。我国已启动对应国家标准GB/T 48164.2-2026（项目号20242719-T-339）的制定工作，目前处于批准阶段。
脉冲电流应力评估方法
在可靠性测试标准基础上，研究者提出了基于脉冲电流应力调控的双极退化应力等效评估方法。该方法通过控制脉冲电流等级、芯片结温和脉冲宽度三个关键参数，能够系统性地评估体二极管的双极退化特性，为器件的应用可靠性评估提供了可操作的实验方案。
动态特性表征
在动态特性测试方面，双脉冲测试（Double-Pulse Test）是评估体二极管反向恢复行为的主要手段。研究者通过对具有轻掺杂渐变场截止（LDG-FS）结构的SiC MOSFET体二极管进行双脉冲测试，系统评估了其反向恢复过程中的电压过冲和振荡特性。此外，体二极管的正向电压漂移特性也被用作结温精确估计的传感信号，但需注意栅极偏置和传感时间对灵敏度的影响。
五、应用中的关键设计考量
桥式电路中的死区时间优化
在桥式电路拓扑中，死区时间是不可避免的——为避免上下桥臂直通，必须在开关切换过程中设置一定的死区时间。在死区时间内，SiC MOSFET处于关断状态，负载电流通过体二极管续流。由于SiC体二极管正向压降远高于硅器件，过长死区时间会导致显著的额外导通损耗。

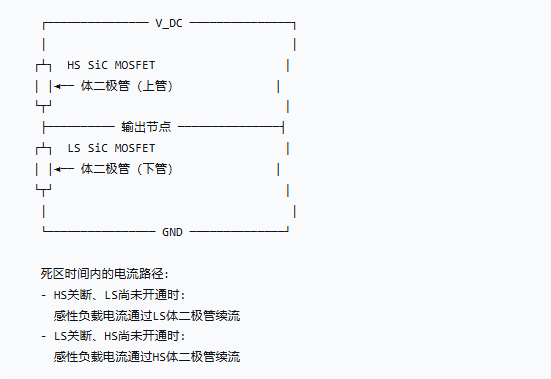

图3 桥式电路死区时间与体二极管导通示意
半桥逆变拓扑，SiC MOSFET 体二极管续流原理
续流工作过程： 例：Q1 关断，感性负载电流维持原有方向 → 负载电流通过Q2 内部 Dbody2续流； 反之 Q2 关断时，电流通过Q1 内部 Dbody1续流。风险点：该工况下体二极管持续导通，容易引发堆垛层错扩展，是可靠性研究的典型测试工况。
研究表明，死区时间越长，双极退化越严重——这是因为体二极管在死区时间内的导通暴露了器件的双极导电路径。实验数据显示，当死区时间从150 ns增大时，双极退化的累积效应显著增强。因此，死区时间的优化需要在避免桥臂直通和减少体二极管导通损耗之间取得平衡。对于英飞凌CoolSiC™ MOSFET G2等新一代产品，通过非对称沟槽栅与深P阱设计优化了体二极管反向恢复特性，允许系统采用短至150 ns的死区时间。
体二极管退化抑制方案
1）集成SBD方案
在SiC MOSFET反并联集成肖特基势垒二极管（SBD）是工程中最广泛采用的解决方案。当外部SBD与MOSFET反并联连接时，反向续流电流优先通过SBD流动，从而避免体二极管的正向偏置和少子注入，从根本上抑制双极退化。
2）集成JFET续流通道方案
新型的集成JFET续流二极管双沟槽SiC MOSFET（IJ-MOS）设计，在反向导通期间通过JFET提供一条单极低势垒的反向导电路径，优先于体二极管导通，从而有效抑制体二极管的激活，显著降低了双极退化的发生概率。-
3）填埋区域结构优化
三菱电机提出的技术方案中，在基极区域下表面设置多个第2导电型的填埋区域（至少3个），使得体二极管电流中的空穴在到达漂移层之前就在填埋区域周围被复合，从而减少了到达漂移层与衬底界面的空穴数量，在不产生缺陷伸长的条件下使体二极管能够流过更大的电流。

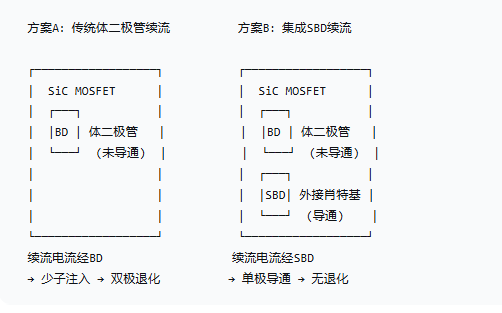

图4 集成SBD的SiC MOSFET方案对比
说明：外置 SiC SBD 与 MOS 反向并联，SBD 导通压降更低，优先导通，分流，减少 Dbody 电流，抑制堆垛层错生长。

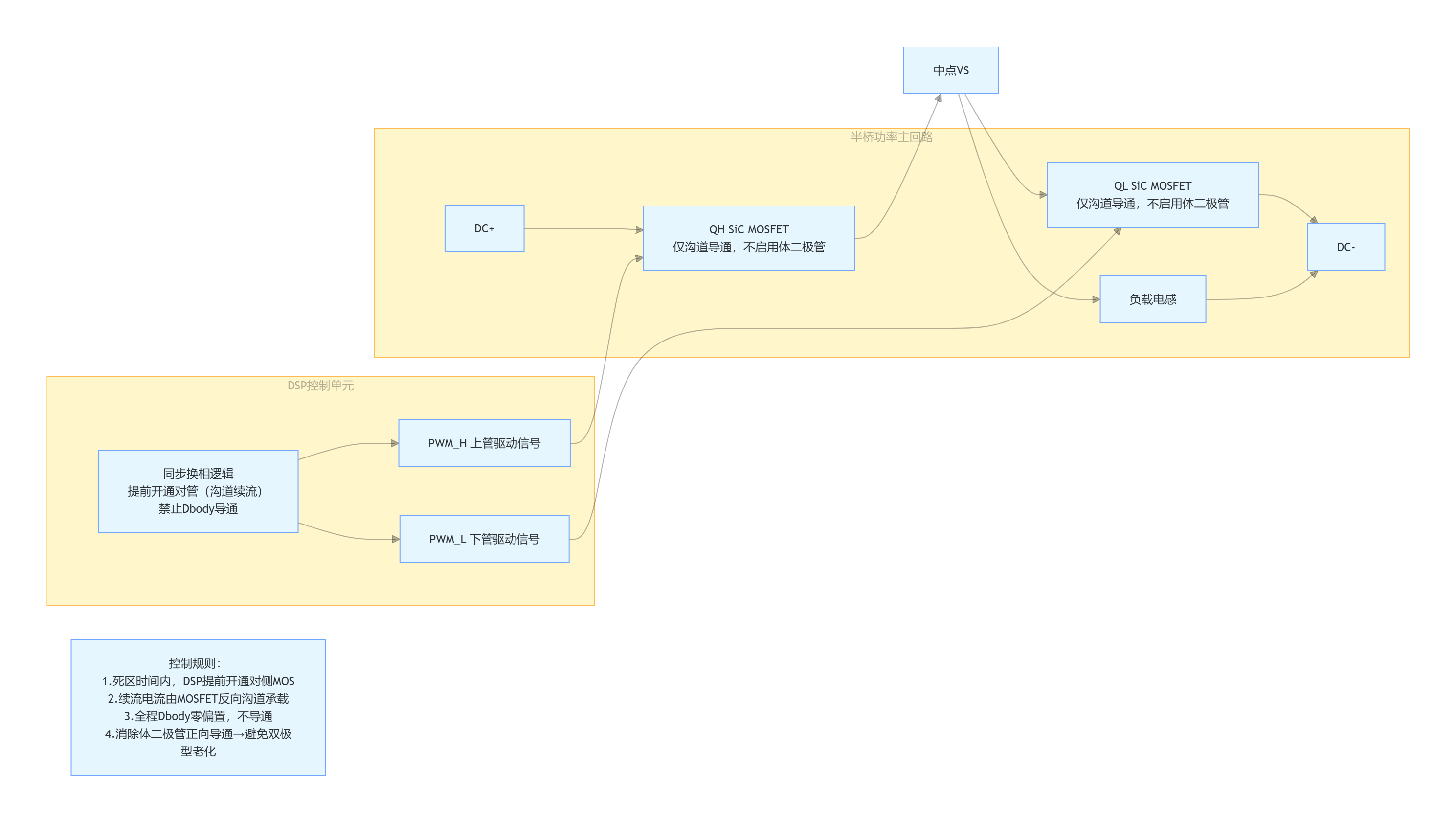

同步控制方案逻辑（无体二极管续流）
不使用体二极管 Dbody 续流，无二极管绘制；依靠 DSP 时序控制，换相区间提前开通对管 MOS 沟道，用 MOSFET 反向沟道导电承担续流，规避体二极管导通、抑制双极退化、减少反向恢复
一、原理图文字说明 + Mermaid 绘图代码（可直接复制到支持 Mermaid 工具生成矢量图，如 Typora、Draw.io、Mermaid Live Editor）
Mermaid 代码

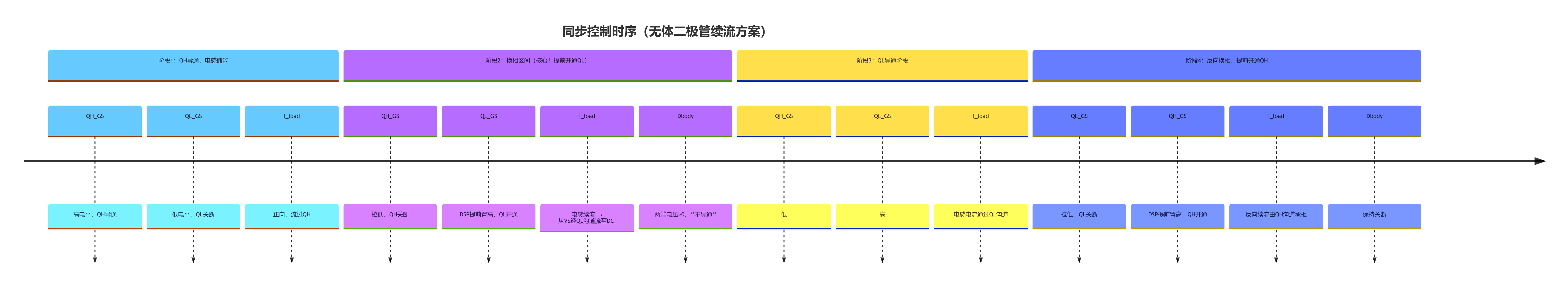

二、时序波形图 Mermaid（附图 5 配套时序，同步控制逻辑波形）
同步沟道续流控制逻辑框图与时序，方案不启用 SiC MOS 体二极管 Dbody
传统半桥死区期间电感续流被迫流过 SiC MOS 体二极管，存在双极退化、反向恢复电荷、VF 压降大等可靠性风险。 本 DSP 同步控制策略：在换相时刻提前开通对侧 MOSFET，在电流换向窗口内，利用 SiC MOS 的反向沟道导电特性承载电感续流电流。 关键点：
图中不绘制体二极管符号，控制目标就是保证 Dbody 两端电压始终无法达到正向导通阈值；
续流路径：负载电感电流 → MOSFET 源漏之间的导电沟道，不是体 PN 结二极管；
时序约束：DSP 需精准控制提前开通时长，不能过长造成上下管直通，需配合 SiC 器件开关速度做时序标定；
可靠性收益：彻底规避体二极管导通带来的 Al 层迁移、双极型寿命衰减，大幅降低反向恢复损耗。
六、结论与展望
SiC MOSFET体二极管作为电路续流路径的集成方案，在降低成本和提高集成度方面具有显著优势，但其可靠性问题不容忽视。双极退化是体二极管面临的最核心可靠性挑战，其物理根源在于漂移区中BPD在双极导电条件下的堆垛层错演化。此外，反向恢复的snappy行为、栅氧界面退化等问题也需要在设计阶段予以充分考虑。
在应用层面，建议根据具体工况选择合理的策略：对于可靠性要求极高的应用，优先采用外接SiC SBD方案；对于成本敏感型应用，可通过优化死区时间、控制体二极管导通时长来降低退化风险。随着新一代SiC MOSFET在体二极管鲁棒性方面的持续改进（如非对称沟槽栅设计、集成SBD/ JFET等），体二极管的应用边界有望进一步拓宽。未来研究应重点关注：高压器件漂移区缺陷密度的进一步降低、体二极管退化在线监测技术的开发，以及基于应用工况的双极退化加速评估标准的完善。
