在现代电子系统与工业自动化领域中，随着微处理器（MCU）、数字信号处理器（DSP）及现场可编程门阵列（FPGA）的广泛应用，逻辑信号的传输速率和处理精度不断提升。然而，复杂的电磁环境、高低压混合系统以及不同地电位之间的干扰，对电路的稳定性和可靠性提出了严峻考验。光继电器（简称光耦，Optocoupler）作为实现电气隔离与逻辑信号传输的核心器件，凭借其独特的抗干扰能力和高可靠性，在逻辑信号隔离领域占据了不可替代的地位。

一、光耦的核心工作原理与隔离本质

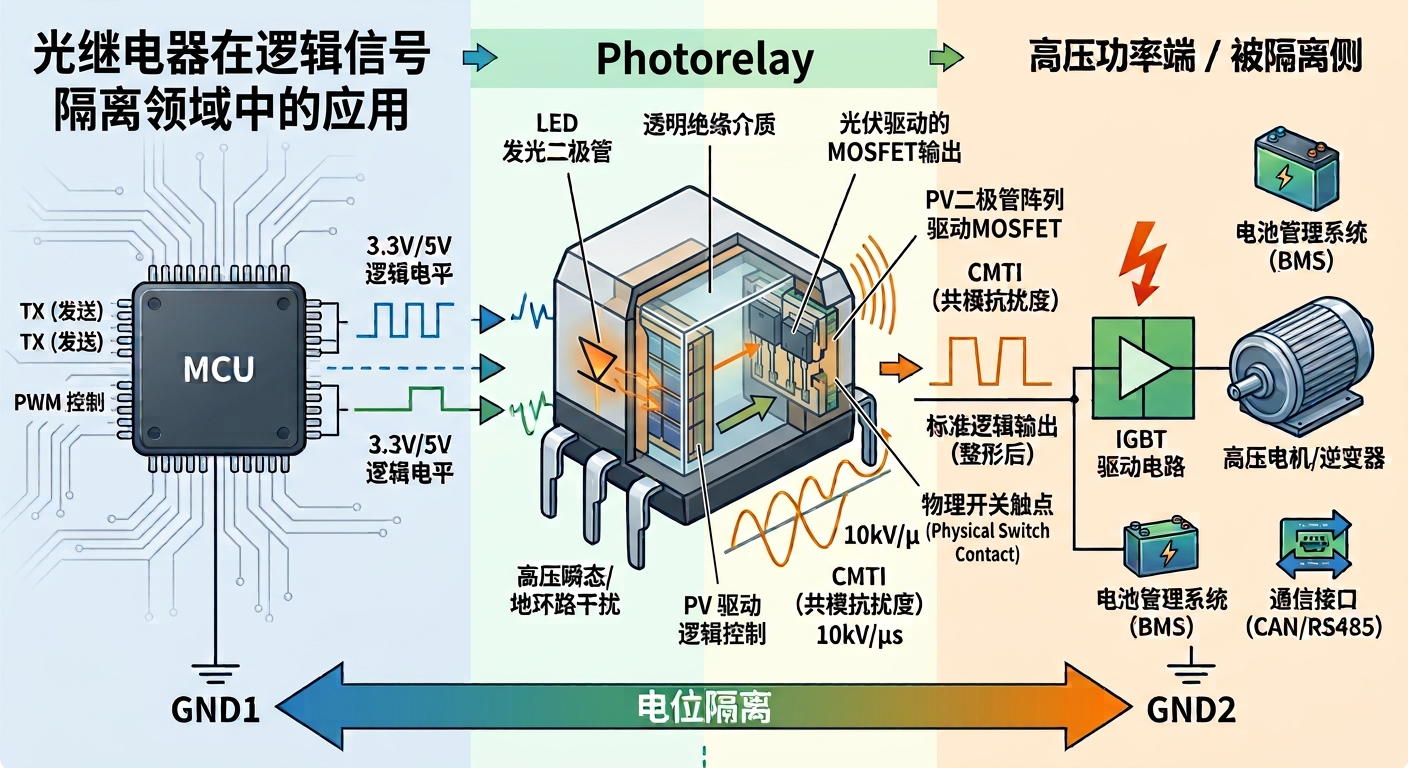

光耦的基本结构封装在一个遮光的壳体内，主要由三部分组成：输入端的发光源（通常为砷化镓红外发光二极管，LED）、输出端的光敏受电器（如光敏晶体管、光敏达林顿管、高速光电集成电路IC等）以及透明绝缘介质（光导纤维或高耐压绝缘胶）。

其工作原理可概括为“电—光—电”的转换过程：

电信号输入：当输入端施加正向电流时，红外LED发光。

光信号耦合：发光二极管产生的光子穿过内部的绝缘隔离层，照射到输出端的光敏元件上。

电信号输出：光敏元件受光激发出光电流，经内部放大电路整形后输出标准的逻辑高/低电平，从而实现信号的无直接电气连接传输。

这种设计的本质在于“信息相通、电气绝缘”。输入回路与输出回路之间没有物理上的金属导线连接，只有光路耦合，这使得数千伏甚至数万伏的高压浪涌、瞬态尖峰及地电位差无法通过该通道，从根本上阻断了地环路电流和共模噪声的传导。

二、逻辑信号隔离中的关键性能指标

在将光耦应用于逻辑信号隔离设计时，工程师需要重点评估以下几个核心技术参数：

隔离耐压（IsolationVoltage）

表征光耦承受输入与输出之间最大绝缘电压的能力，通常在几千伏（如2.5kVrms到5kVrms以上），保障人身安全和后端低压逻辑电路免受高压冲击。

共模瞬态抗扰度（CMTI）

衡量光耦在输入输出存在快速电压变化（高dV/dt）时保持逻辑状态不误触发的能力，单位通常为kV/μs。高速逻辑隔离对高CMTI尤为敏感。

传输延迟与带宽（PropagationDelay/Speed）

决定了光耦能够支持的最大逻辑信号频率。低速光耦（如普通晶体管输出型）适用于开关量、低速状态检测；高速光耦（如逻辑门输出、施密特触发器输出型）则可支持数兆甚至数十兆赫兹的数字通信。

电流传输比（CTR）

输出端集电极电流与输入端正向电流之比（IC/IF）。CTR的稳定性和温度漂移特性直接关系到逻辑电平转换的准确性。

三、光耦在典型逻辑信号隔离场景中的应用

光耦的应用场景贯穿于工业控制、新能源、电力电子及高端消费电子之中，以下是几个典型的逻辑信号隔离领域：

1.工业自动化与PLC（可编程逻辑控制器）

在工业现场，PLC面临着极其恶劣的电磁干扰（EMI）环境。现场传感器、继电器、接触器动作时会产生巨大的感应浪涌和高频噪声。

数字输入/输出（I/O）隔离：PLC的输入模块通常采用光耦对来自现场的24V或更高电压的开关信号进行电平转换与隔离，将外部干扰阻隔在外，保护内部微处理器。

通信接口隔离：在RS-485、RS-232或CAN总线等工业通信网络中，为了防止由于各节点地电位不同形成地环流，通信收发器的逻辑控制端和收发引脚常采用高速光耦进行隔离，确保数据传输的完整性。

2.电力电子与逆变器（Inverter/SMPS）

在开关电源、光伏逆变器、变频器中，主功率回路往往工作在高压、大电流状态（如数百伏至数千伏直流母线），而控制逻辑电路则工作在低压（如3.3V/5V）。

栅极驱动隔离（GateDriverIsolation）：驱动芯片的逻辑控制信号需要驱动高压侧的IGBT、MOSFET或碳化硅（SiC）器件。高速光耦或光耦隔离驱动器能够安全地将PWM逻辑控制信号传递给高压浮地驱动电路，同时提供高CMTI支撑，防止桥臂直通失效。

母线电压与电流采样反馈：高压侧的模拟或数字反馈信号通过线性光耦或隔离放大器安全地传递至低压控制核心，实现闭环稳压与保护。

3.新能源汽车与电池管理系统（BMS）

新能源汽车的三电系统（电池、电机、电控）具有高电压、大功率特点。

BMS高压采样与菊花链通信：车载动力电池包的总电压可能达到400V至800V甚至更高。BMS的主控板与各级从控板之间的SPI、UART等逻辑控制信号必须通过高可靠性、长寿命的光耦或数字隔离器进行隔离，以防高压串入低压仪表舱造成安全事故。

车载充电机（OBC）与DC-DC转换器：内部的数字控制逻辑和辅助电源管理均需依赖光耦完成安全隔离。

四、光耦与磁耦/容耦的技术对比与竞争优势

在现代数字隔离领域，除了光电隔离外，磁耦合（数字隔离器）和电容耦合也是常见的隔离技术。它们在逻辑信号隔离中各有优劣：

抗电磁干扰（EMI）与高频辐射：光耦基于光信号传输，对强电磁场、高频磁场干扰具有天然的免疫力，不会产生或受困于磁通耦合引起的感应噪声。

极端耐压与安全性：在许多安规标准（如UL、VDE、CQC）中，光耦凭借物理上的宏观绝缘距离和优质的封装树脂材料，在长期的耐压、抗老化及防止电弧击穿方面表现出极高的可靠性。

技术演进与集成化：传统光耦存在LED光衰（随时间和温度推移CTR下降）以及传输速度相对较低的局限。然而，现代先进光半导体技术通过引入高速光电IC、内部施密特整形电路以及优化的LED驱动工艺，大幅提升了传输速率、降低了功耗，并有效延长了器件寿命。

五、未来发展趋势

随着工业4.0、物联网及第三代半导体（如SiC、GaN）的爆发式增长，对逻辑信号隔离技术提出了更高的要求。光耦在逻辑信号隔离领域的未来发展呈现以下趋势：

更高速度与更低功耗：满足Gbps级及高速串行总线的逻辑隔离需求，同时降低驱动电流，适应绿色节能趋势。

更高的共模瞬态抗扰度（CMTI）：针对SiC/GaN开关频率极高（dV/dt显著增加）的应用场景，研发CMTI超过百千伏每微秒的高性能光耦产品。

多通道集成化与小型化：在减小封装体积的同时，集成多路逻辑隔离通道，满足紧凑型PCB板的设计需求。

车规级与高可靠性认证：严格符合AEC-Q100等汽车电子标准，向车载、航空航天及严苛工业环境深度渗透。

结语

光继电器作为逻辑信号隔离领域的“桥梁与卫士”，历经数十年技术演进，依然在保障系统安全、抑制电磁干扰、实现高效通信方面发挥着不可替代的作用。面对不断升级的工业与新能源应用需求，光耦技术正通过材料创新、结构优化和性能跃升，持续焕发强大的生命力，为现代电子系统的安全稳定运行提供坚实支撑。
