篮球记分计时器设计Verilog代码Quartus DE0-CV开发板

名称：篮球记分计时器设计Verilog代码Quartus  DE0-CV开发板

软件：Quartus

语言：Verilog

代码功能：

篮球记分计时器

一、基本功能

1.记分:两组数码管,显示0-99分;可+1、+2、+3分;可手动修改分数,以修正错误。

2.计时:共40分钟;倒计时;每10分钟暂停一次。

3.分数和时间,用数据选择器(74157或LPM_MUX)控制数码管复用实现。

4.24秒持球进攻倒计时,该计时与比赛时间同步进行,有按钮控制。

5.如需加时赛,则倒计时5分钟,并显示加时赛次数。

6.所有计时精确到1/10秒,可以随时暂停和继续。每次计时结束,亮灯提示。

二、扩展功能:

1.可以设置计时的初始值,便于应用到其它计时系统。

2.分4节计时,显示当前节数。

3.增加20S暂停计时,该模块运行时比赛时间停止:该模块结束时比赛时间继续。

4.如果要显示的数码位数超过开发板提供的数码管个数时,使数码管复用显示。

5.优化电路(如按钮或开关少,操作简单;电路最简,结构清晰)便于系统使用,增强稳定性。

6.其它符合实际生活需求的功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

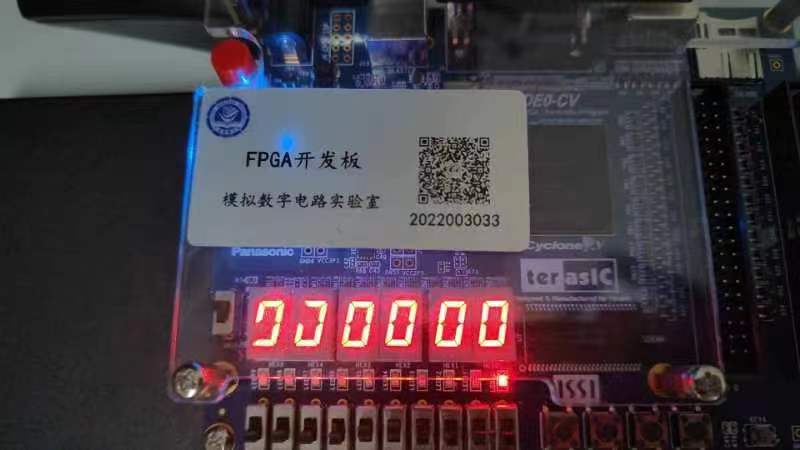

本代码已在DE0-CV开发板验证，DE0-CV开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

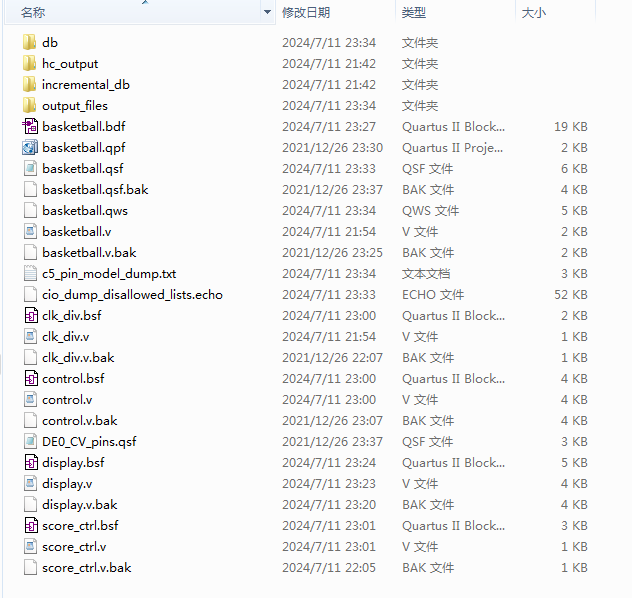

1. 工程文件

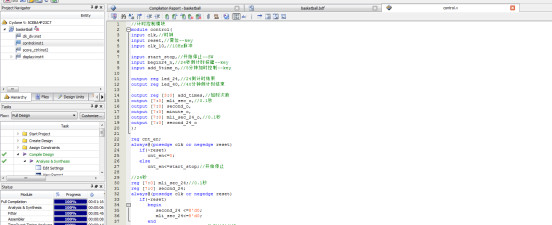

2. 程序文件

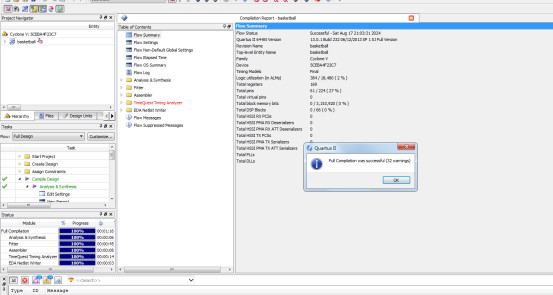

3. 程序编译

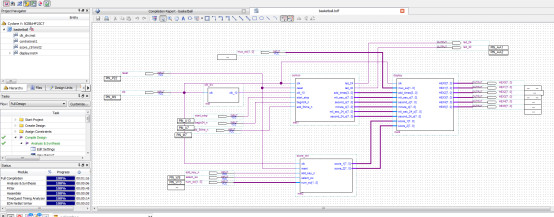

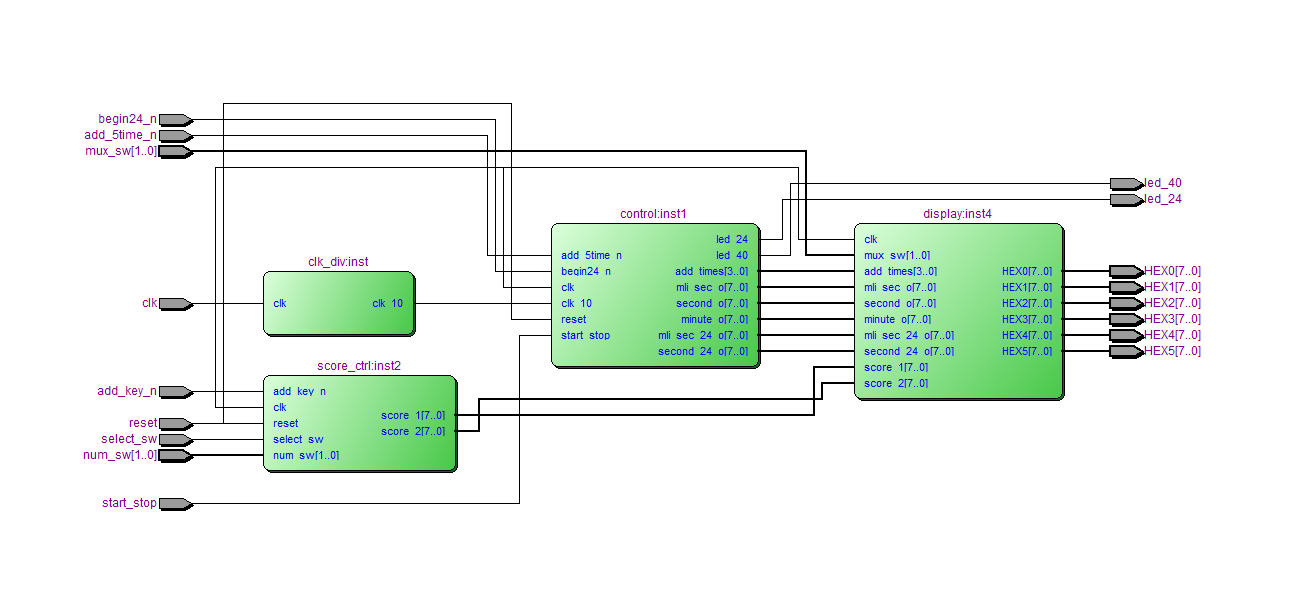

4. RTL图

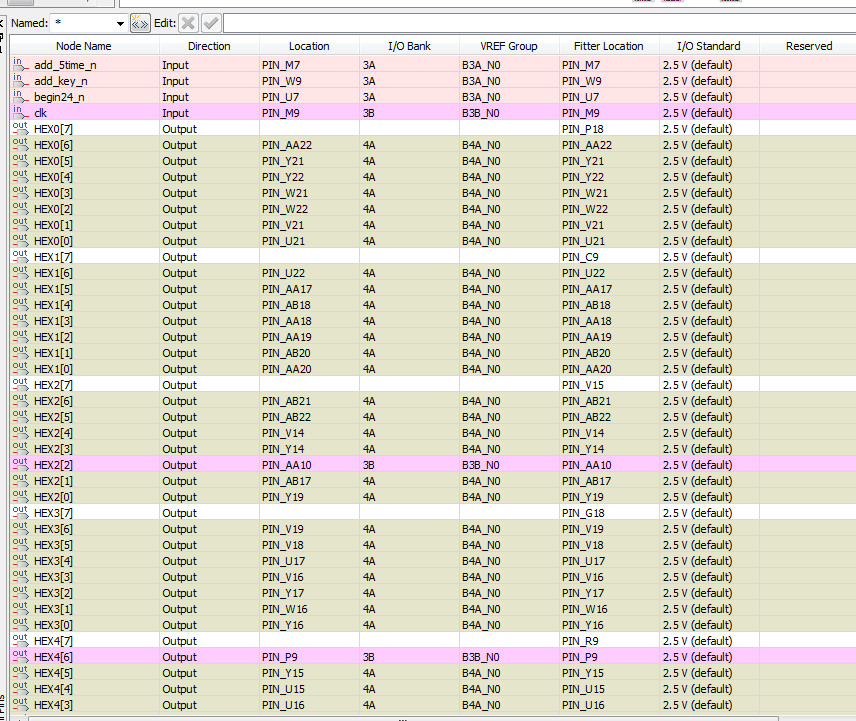

5. 管脚分配

部分代码展示:

module basketball(
input clk,//时钟
input reset,//复位
input start_n,//开始
input stop_n,//暂停
input ball_sw1,//
input ball_sw2,//
output stop_led,
output over24sec_led,
output [1:0]ball_led,
output end_led,
output [3:0] match,
output [6:0] HEX0,
output [6:0] HEX1,
output [6:0] HEX2,
output [6:0] HEX3,
output [6:0] HEX4,
output [6:0] HEX5
);
wire clk_10;
wire [7:0] timedown_o;
wire [7:0] time12_min_o;
wire [7:0] time12_sec_o;
clk_div i_clk_div(
. clk(clk),
. clk_10(clk_10)
);
control i_control(
. clk(clk),
. clk_10(clk_10),
. reset(reset),
. start_n(start_n),
. stop_n(stop_n),
. ball_sw1(ball_sw1),
. ball_sw2(ball_sw2),
. stop_led(stop_led),
. over24sec_led(over24sec_led),
. ball_led(ball_led),
. end_led(end_led),
. match(match),
. timedown_o(timedown_o),
. time12_min_o(time12_min_o),
. time12_sec_o(time12_sec_o)
);
HEX i_HEX(
.clk(clk),
.timedown_o(timedown_o),
.time12_min_o(time12_min_o),
.time12_sec_o(time12_sec_o),
.HEX0(HEX0),
.HEX1(HEX1),
.HEX2(HEX2),
.HEX3(HEX3),
.HEX4(HEX4),
.HEX5(HEX5)
   );
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=925
