基于FPGA的密码锁设计Verilog代码Quartus仿真

名称：基于FPGA的密码锁设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

密码锁设计：

1、输入十进制数字0~9；

2、密码4位，密码内置；

3、输入的密码显示在数码管中；

4、通过数码管显示密码是否正确。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

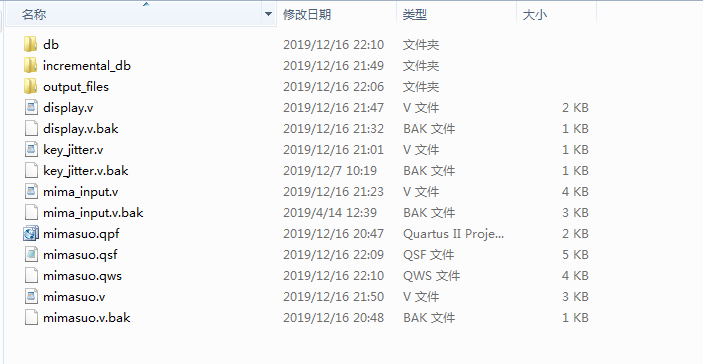

2. 程序文件

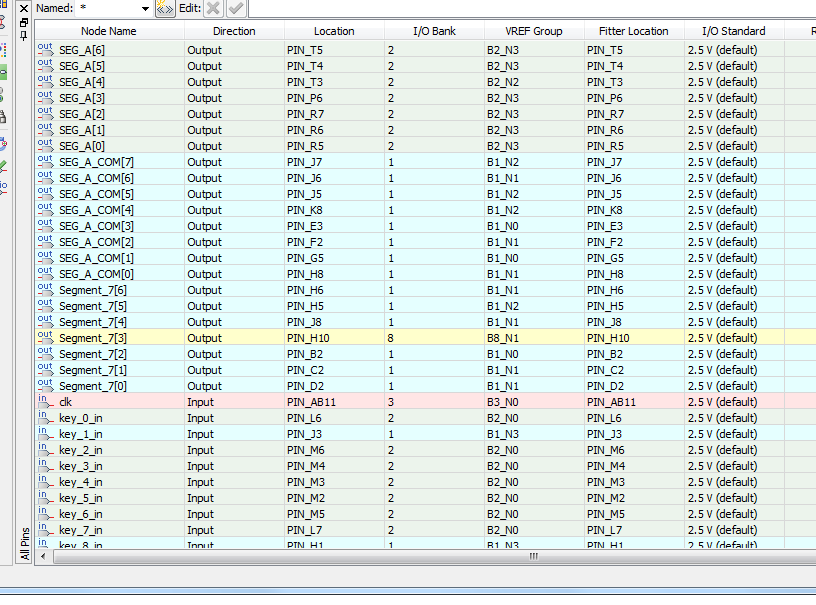

3. 管脚分配

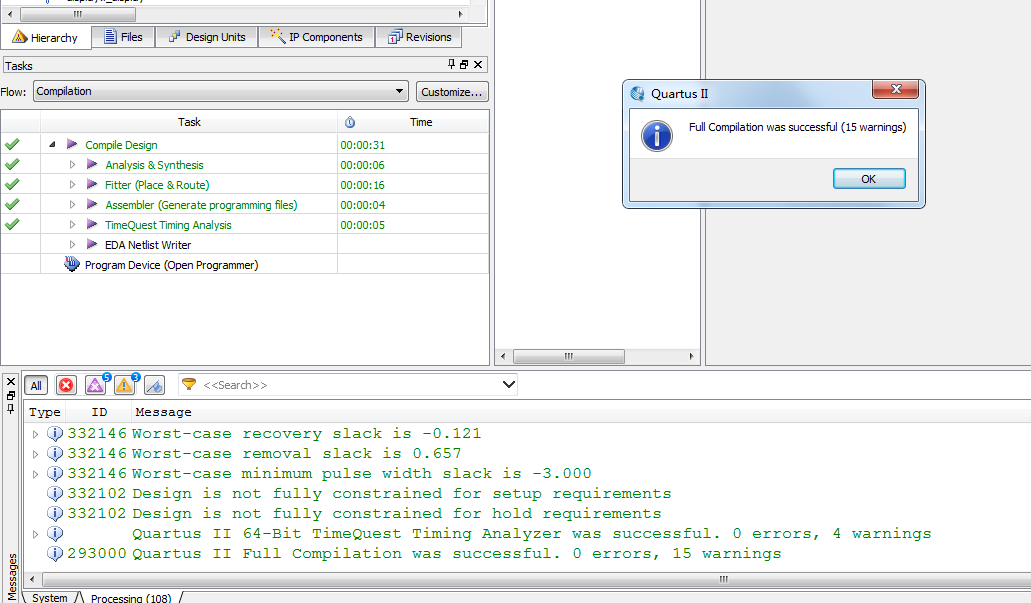

4. 程序编译

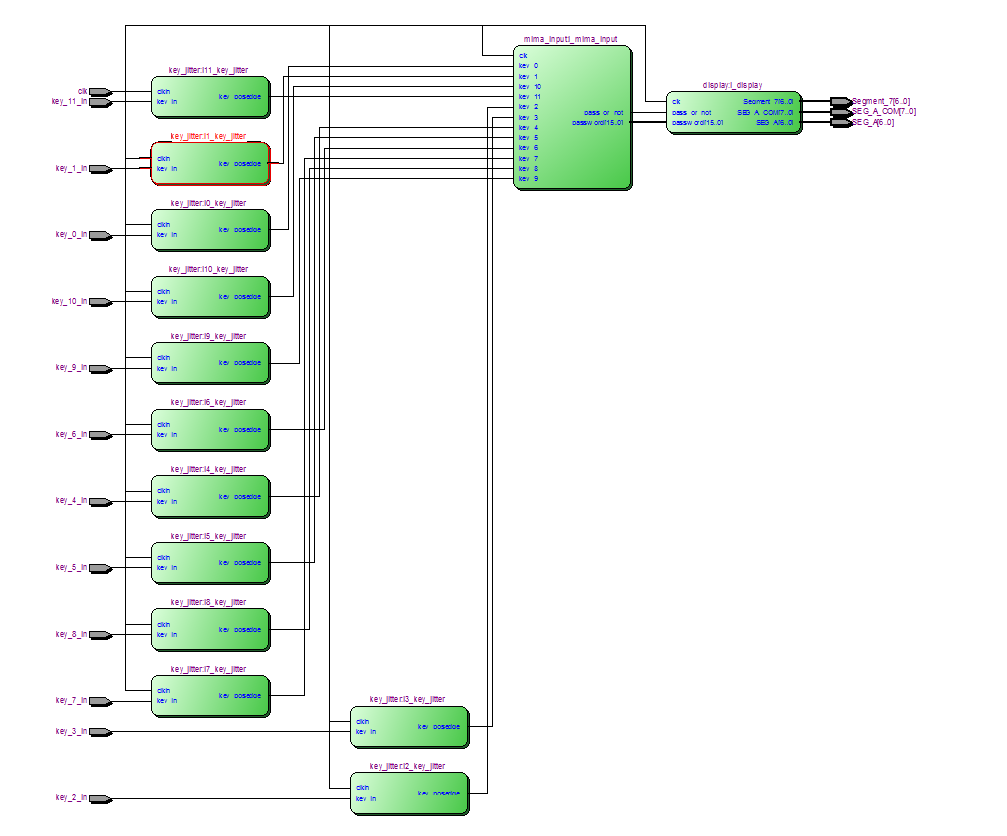

5. RTL图

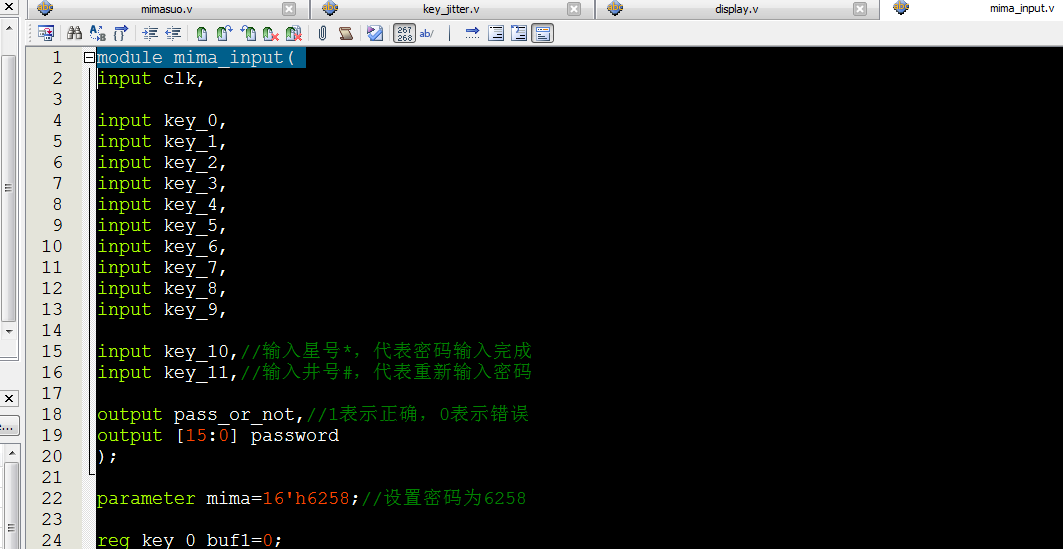

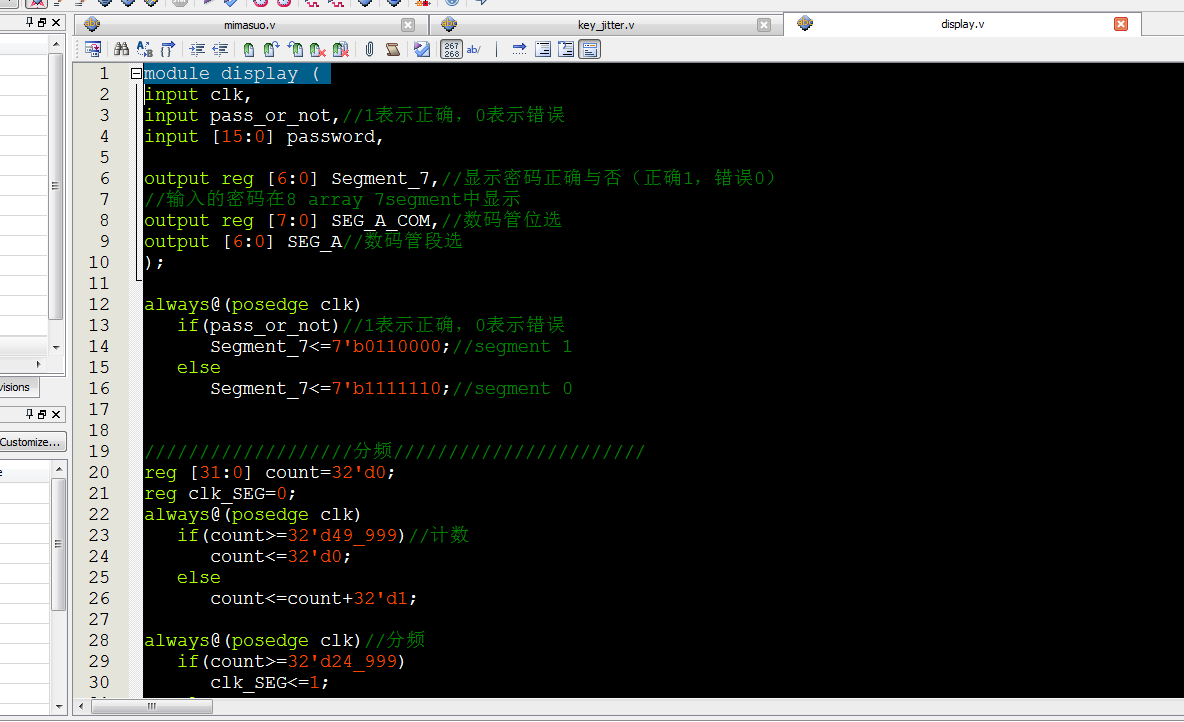

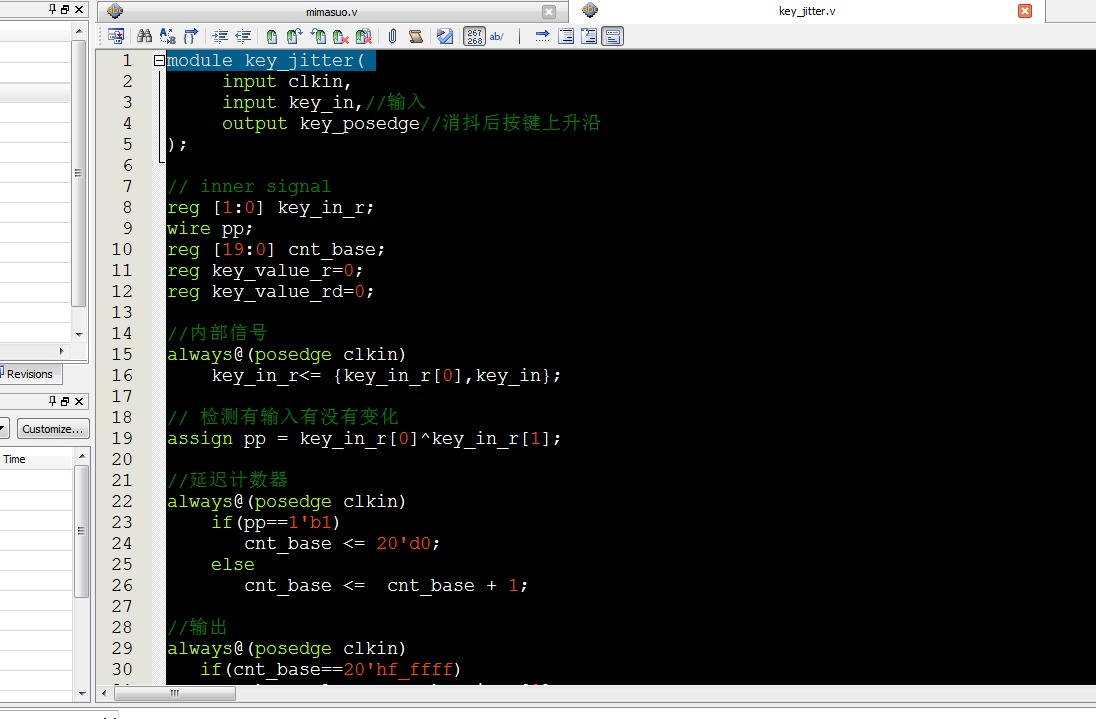

部分代码展示:

module mimasuo(
input clk,//时钟
input key_0_in,//数字按键0~9
input key_1_in,
input key_2_in,
input key_3_in,
input key_4_in,
input key_5_in,
input key_6_in,
input key_7_in,
input key_8_in,
input key_9_in,
input key_10_in,//输入星号*，代表密码输入完成
input key_11_in,//输入井号#，代表重新输入密码
output [6:0] Segment_7,//显示密码正确与否（正确1，错误0）
//输入的密码在8 array 7segment中显示
output [7:0] SEG_A_COM,//数码管位选
output [6:0] SEG_A//数码管段选
);
wire key_0;
wire key_1;
wire key_2;
wire key_3;
wire key_4;
wire key_5;
wire key_6;
wire key_7;
wire key_8;
wire key_9;
wire key_10;
wire key_11;
wire pass_or_not;//1表示正确，0表示错误
wire [15:0] password;
//输入12个按键消抖
key_jitter i0_key_jitter(
. clkin(clk),
. key_in(key_0_in),//输入
. key_posedge(key_0)//消抖后按键
);
key_jitter i1_key_jitter(
. clkin(clk),
. key_in(key_1_in),//输入
. key_posedge(key_1)//消抖后按键
);
key_jitter i2_key_jitter(
. clkin(clk),
. key_in(key_2_in),//输入
. key_posedge(key_2)//消抖后按键
);
key_jitter i3_key_jitter(
. clkin(clk),
. key_in(key_3_in),//输入
. key_posedge(key_3)//消抖后按键
);
key_jitter i4_key_jitter(
. clkin(clk),
. key_in(key_4_in),//输入
. key_posedge(key_4)//消抖后按键
);
key_jitter i5_key_jitter(
. clkin(clk),
. key_in(key_5_in),//输入
. key_posedge(key_5)//消抖后按键
);
key_jitter i6_key_jitter(
. clkin(clk),
. key_in(key_6_in),//输入
. key_posedge(key_6)//消抖后按键
);
key_jitter i7_key_jitter(
. clkin(clk),
. key_in(key_7_in),//输入
. key_posedge(key_7)//消抖后按键
);
key_jitter i8_key_jitter(
. clkin(clk),
. key_in(key_8_in),//输入
. key_posedge(key_8)//消抖后按键
);
key_jitter i9_key_jitter(
. clkin(clk),
. key_in(key_9_in),//输入
. key_posedge(key_9)//消抖后按键
);
key_jitter i10_key_jitter(
. clkin(clk),
. key_in(key_10_in),//输入
. key_posedge(key_10)//消抖后按键
);
key_jitter i11_key_jitter(
. clkin(clk),
. key_in(key_11_in),//输入
. key_posedge(key_11)//消抖后按键
);

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=683
