基于FPGA的数字密码锁设计Verilog代码Quartus EPM240-CPLD开发板

名称：基于FPGA的数字密码锁设计Verilog代码Quartus  EPM240-CPLD开发板

软件：Quartus

语言：Verilog

代码功能：

设计一个数字密码锁,用户可输入4位数密码(用4个按键分别代表4个不同的数字),连续输入3次不正确则报警。开锁密码预先设定。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

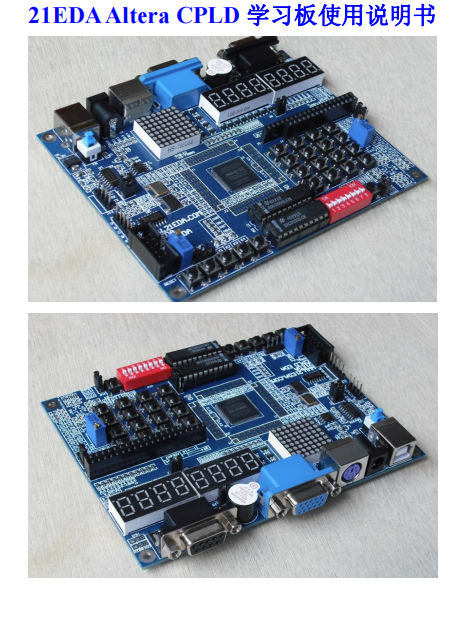

本代码已在EPM240-CPLD开发板验证，EPM240-CPLD开发板如下，其他开发板可以修改管脚适配：

设计文档：

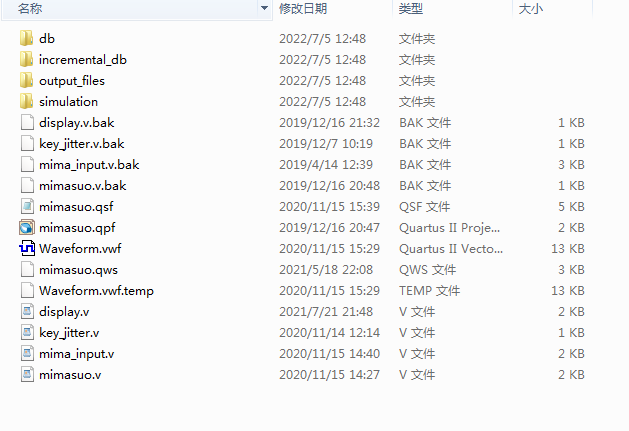

1. 工程文件

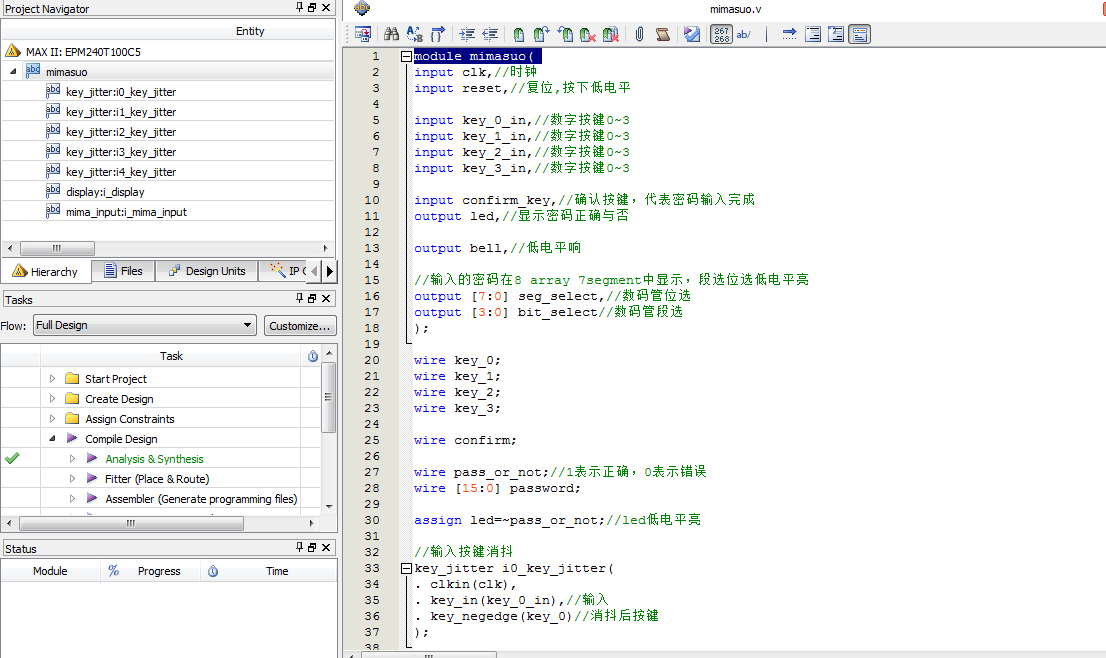

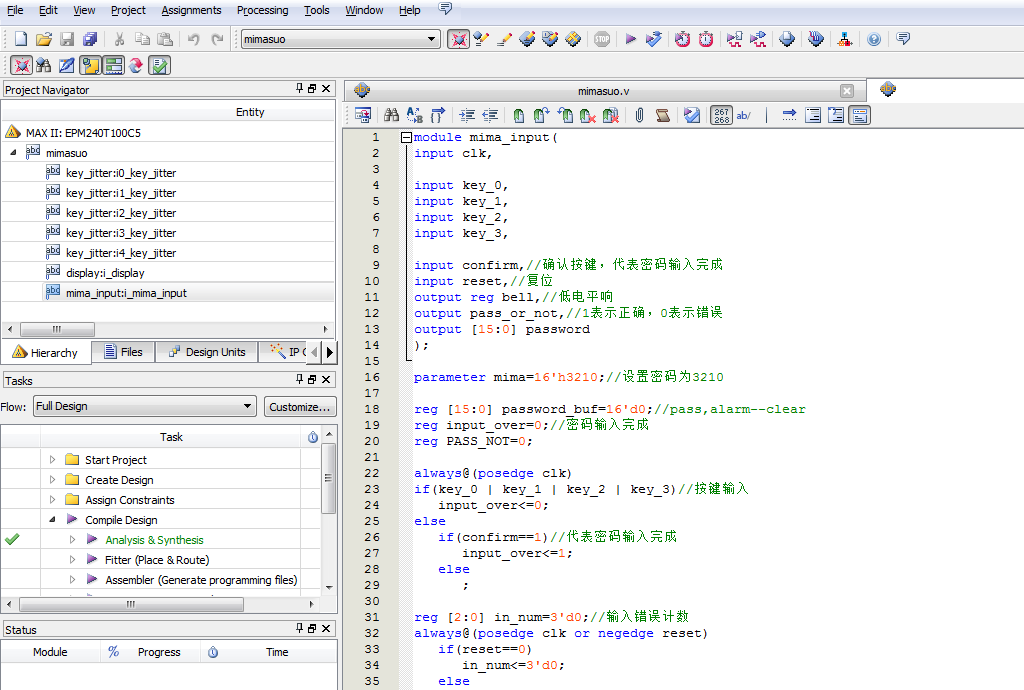

2. 程序文件

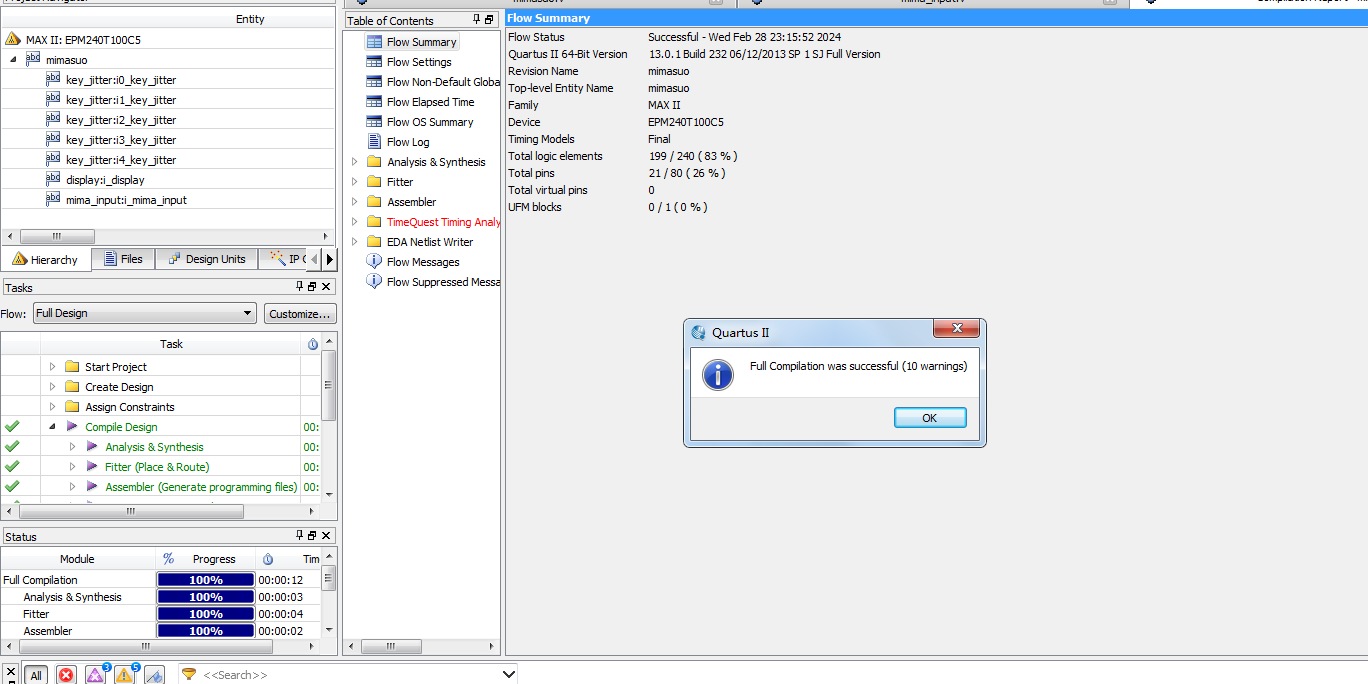

3. 程序编译

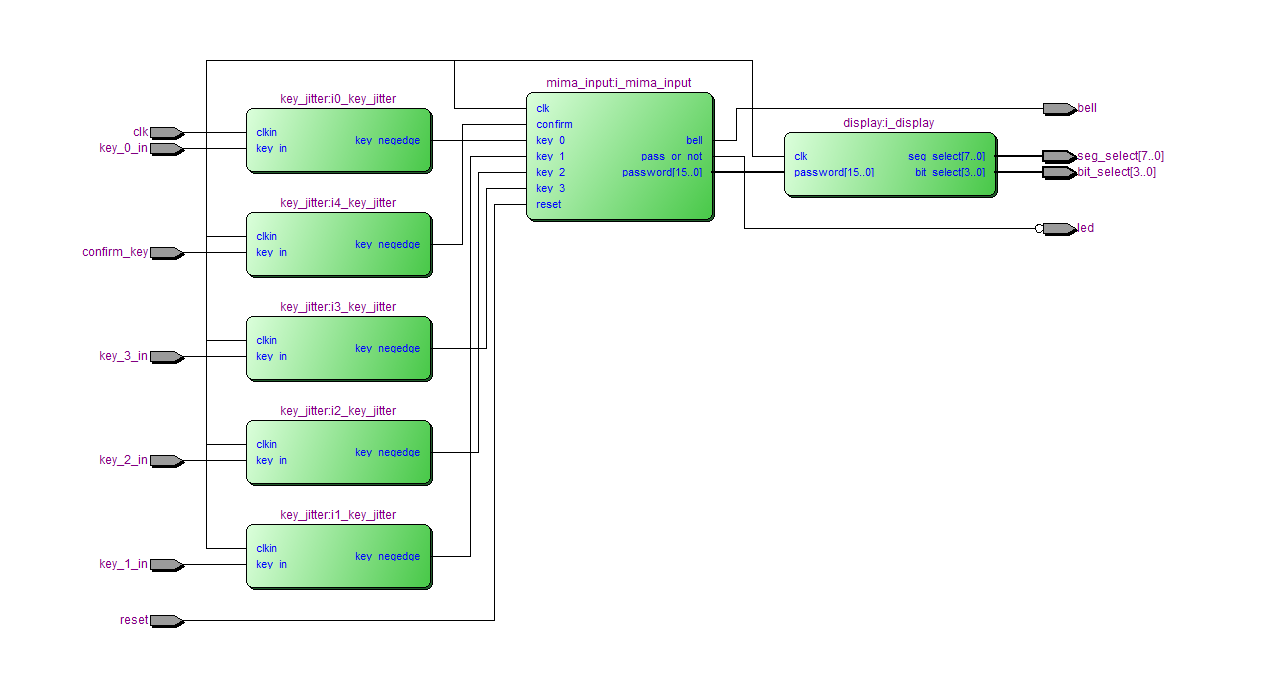

4. RTL图

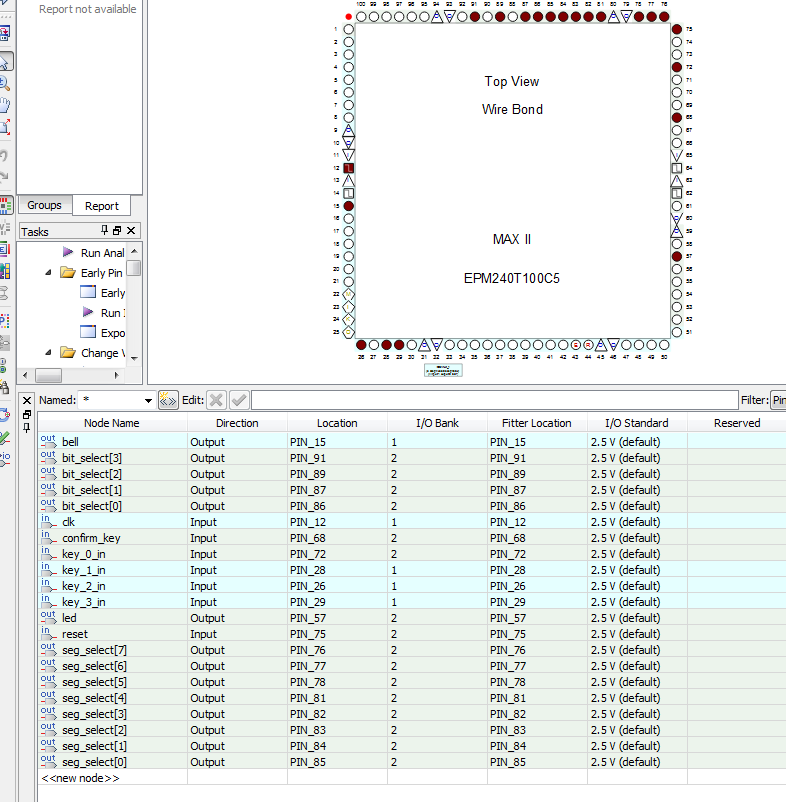

5. 管脚分配

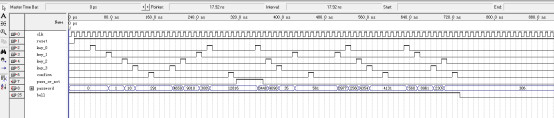

6. 仿真图

部分代码展示:

module mimasuo(
input clk,//时钟
input reset,//复位,按下低电平
input key_0_in,//数字按键0~3
input key_1_in,//数字按键0~3
input key_2_in,//数字按键0~3
input key_3_in,//数字按键0~3
input confirm_key,//确认按键，代表密码输入完成
output led,//显示密码正确与否
output bell,//低电平响
//输入的密码在8 array 7segment中显示，段选位选低电平亮
output [7:0] seg_select,//数码管位选
output [3:0] bit_select//数码管段选
);
wire key_0;
wire key_1;
wire key_2;
wire key_3;
wire confirm;
wire pass_or_not;//1表示正确，0表示错误
wire [15:0] password;
assign led=~pass_or_not;//led低电平亮
//输入按键消抖
key_jitter i0_key_jitter(
. clkin(clk),
. key_in(key_0_in),//输入
. key_negedge(key_0)//消抖后按键
);
key_jitter i1_key_jitter(
. clkin(clk),
. key_in(key_1_in),//输入
. key_negedge(key_1)//消抖后按键
);
key_jitter i2_key_jitter(
. clkin(clk),
. key_in(key_2_in),//输入
. key_negedge(key_2)//消抖后按键
);
key_jitter i3_key_jitter(
. clkin(clk),
. key_in(key_3_in),//输入
. key_negedge(key_3)//消抖后按键
);
key_jitter i4_key_jitter(
. clkin(clk),
. key_in(confirm_key),//输入
. key_negedge(confirm)//消抖后按键
);
//密码输入及判断模块
mima_input i_mima_input(
. clk(clk),
. key_0(key_0),
. key_1(key_1),
. key_2(key_2),
. key_3(key_3),
. bell(bell),
. confirm(confirm),//代表密码输入完成
. reset(reset),//复位
. pass_or_not(pass_or_not),//1表示正确，0表示错误
. password(password)
);
display i_display (
. clk(clk),
. password(password),
. bit_select(bit_select),//数码管位选
. seg_select(seg_select)//数码管段选
);
endmodule
