多位计数器 FPGA 设计 VHDL Vivado

名称：多位计数器 FPGA 设计 VHDL Vivado

软件：Vivado

语言：VHDL

功能介绍

本设计实现一个基于 VHDL 的多位计数器模块，顶层模块名称为 counter。模块提供时钟 clk、使能 en 和复位 rst 输入，并输出 CNT1、CNT2、CNT3、CNT4 四组 4 位无符号计数结果，适合用于 FPGA 数字逻辑课程设计、计数显示前级逻辑、分级计数结构学习等场景。

计数输出采用 UNSIGNED(3 DOWNTO 0) 类型，每一路计数值均为 4 位宽度，便于后续连接数码管译码、状态显示、计数级联或其他数字系统模块。通过独立的使能和复位控制，设计具备常见同步逻辑工程所需的基本控制接口。

工程同时配套 Testbench，可用于在 Vivado 仿真环境中观察计数器在时钟、复位、使能条件下的行为变化，帮助理解计数逻辑的时序关系和输出变化过程。

运行环境

开发语言：VHDL

开发软件：Vivado

工程类型：FPGA/VHDL 工程

仿真文件：testbench.vhd

主设计文件：counter.vhd

顶层模块：counter

设计思路

设计以 counter 模块作为核心计数单元，外部通过 clk 提供时序基准，通过 rst 控制计数状态复位，通过 en 控制计数器是否工作。该接口形式清晰，便于在更大的 FPGA 系统中作为基础功能模块复用。

CNT1、CNT2、CNT3、CNT4 四个输出端口均定义为 4 位 UNSIGNED 类型，能够直接表达 0 到 15 范围内的二进制计数值。多路计数输出的结构适合扩展为多位十进制/十六进制计数显示，也便于在仿真波形中分别观察各级计数状态。

Testbench 用于构造仿真激励，对 counter 模块进行行为级验证。通过仿真可观察复位、使能和时钟作用下的输出变化，从而确认模块接口和基本计数逻辑是否符合预期。设计文档中包含工程文件、程序文件、程序编译、RTL 图、Testbench 和仿真图等内容，便于学习者对照工程结构理解完整开发流程。

模块结构

主要模块包括：

1. counter：计数器主模块，包含 clk、en、rst 输入，以及 CNT1、CNT2、CNT3、CNT4 四路 4 位计数输出。

2. test：仿真测试模块，用于对 counter 进行 Testbench 行为仿真。

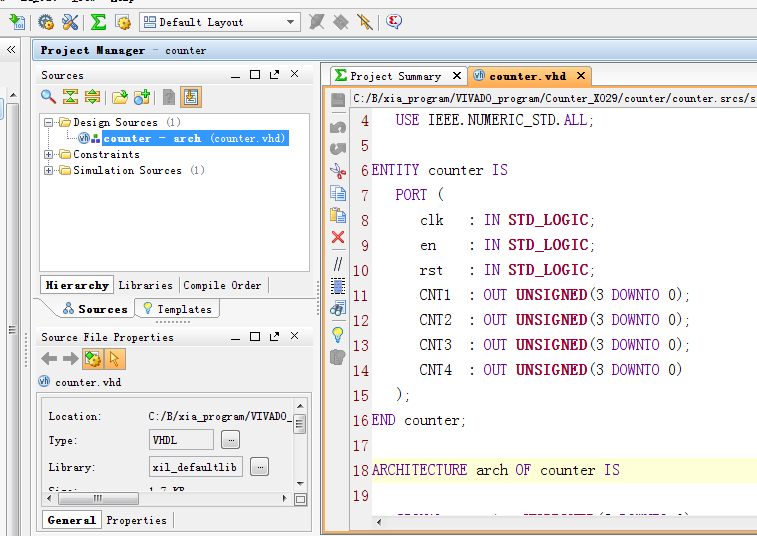

主要工程文件包括 counter.xpr、counter.vhd、testbench.vhd，可在 Vivado 中打开工程并进行综合、RTL 查看和仿真。

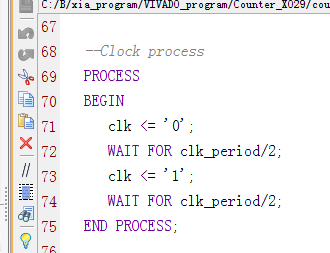

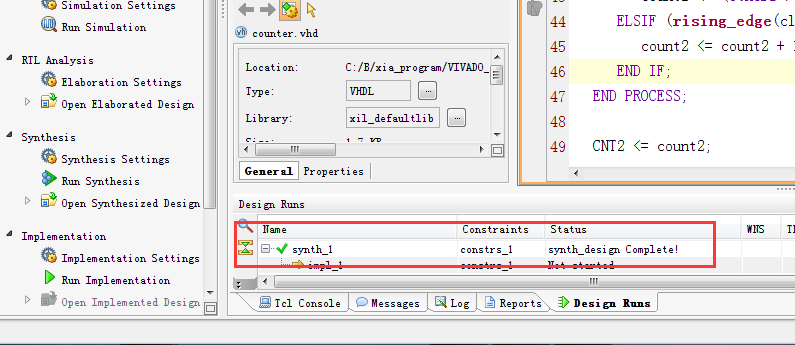

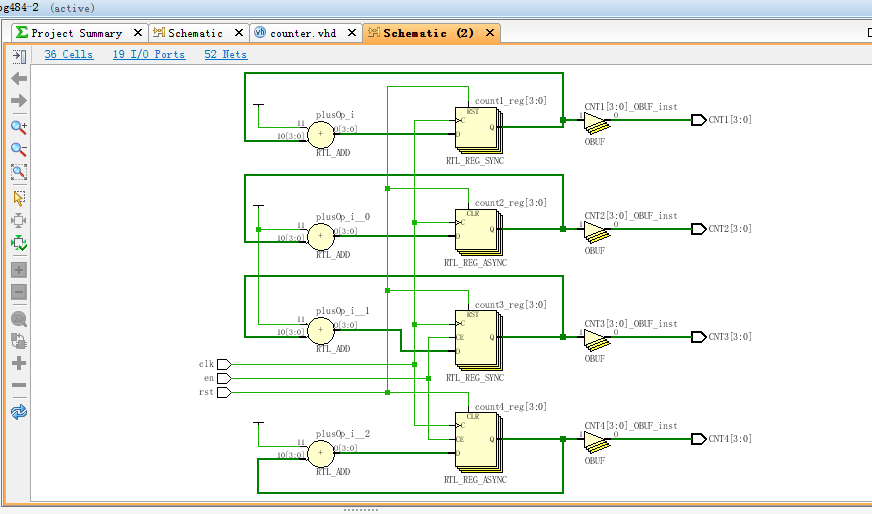

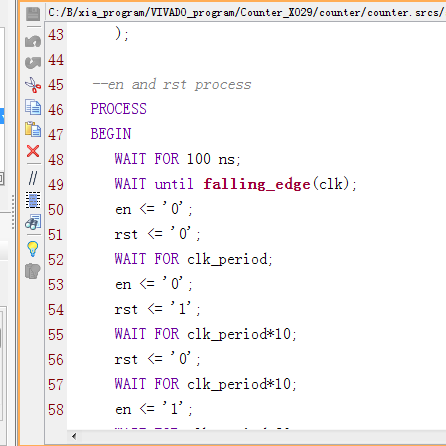

仿真图/仿真说明/设计文档图片

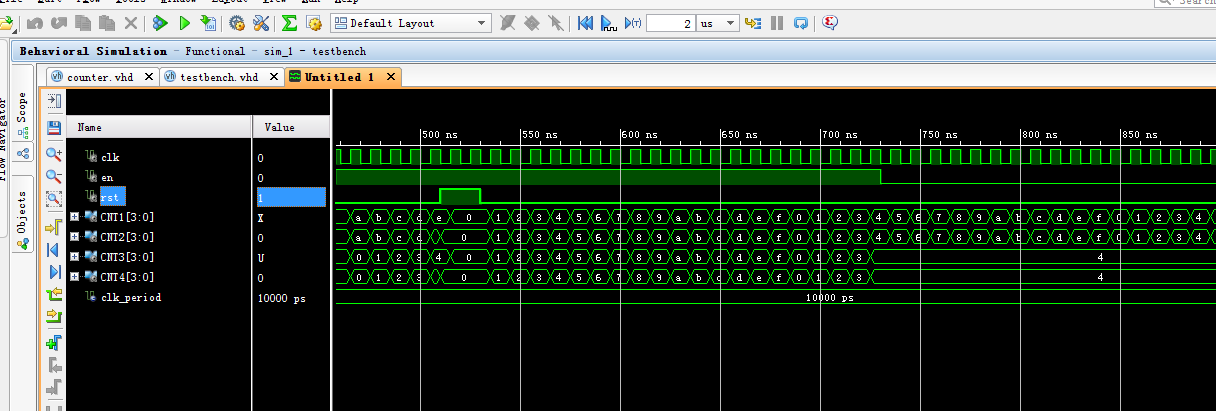

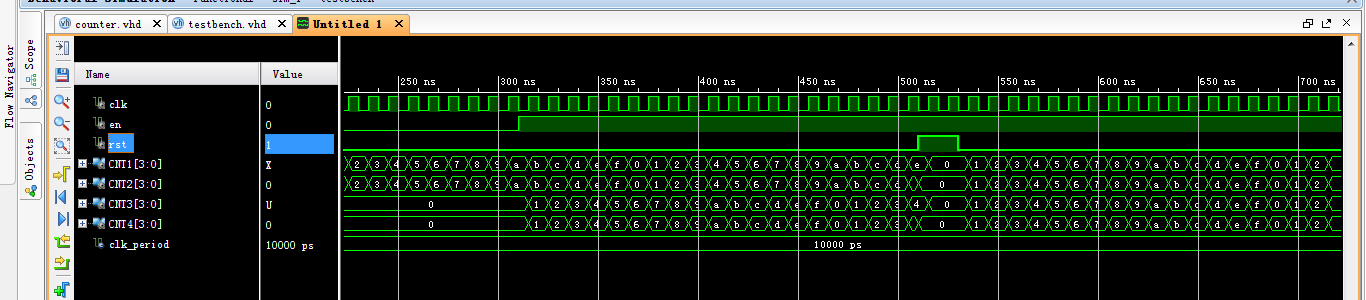

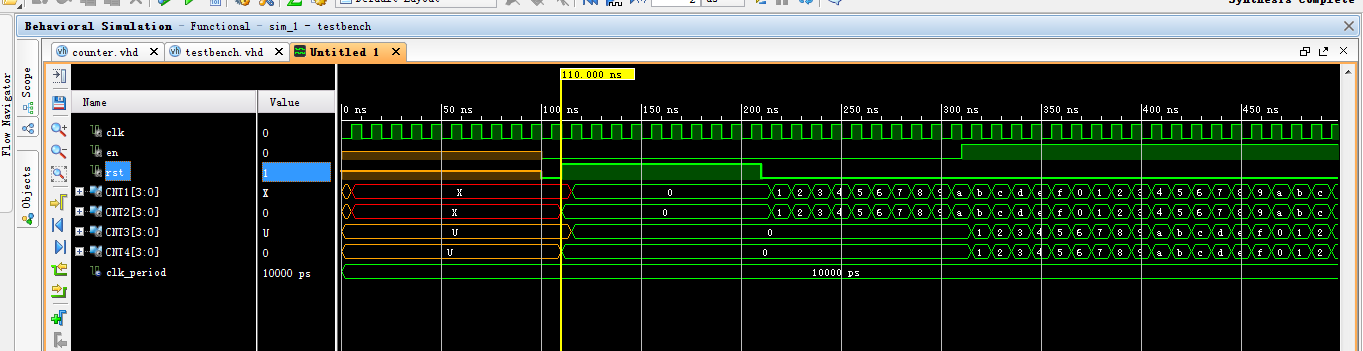

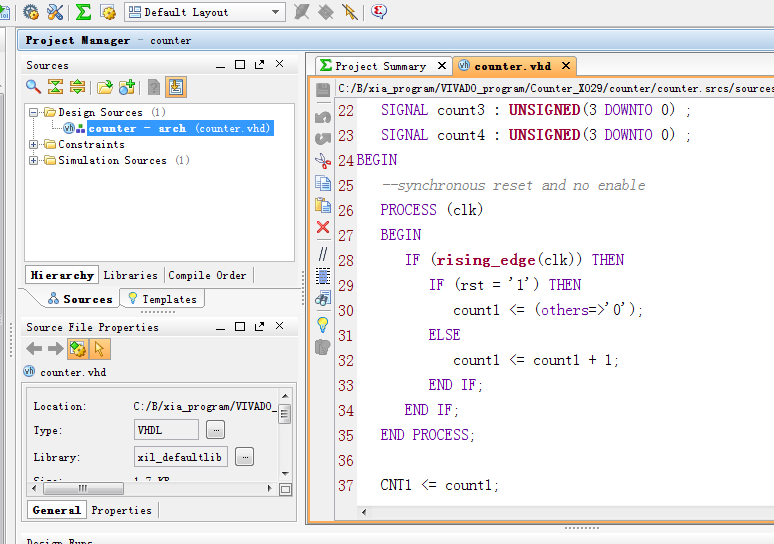

设计文档包含工程文件、程序文件、程序编译、RTL 图、Testbench 和仿真图等内容。工程中包含 Vivado XSIM 行为仿真相关文件，可用于查看 testbench 对 counter 模块的仿真过程。

部分代码

以下展示顶层模块 counter 的部分代码，完整源码请下载压缩包查看。

ENTITY counter IS
   PORT (
      clk   : IN STD_LOGIC;
      en    : IN STD_LOGIC;
      rst   : IN STD_LOGIC;
      CNT1  : OUT UNSIGNED(3 DOWNTO 0);
      CNT2  : OUT UNSIGNED(3 DOWNTO 0);
      CNT3  : OUT UNSIGNED(3 DOWNTO 0);
      CNT4  : OUT UNSIGNED(3 DOWNTO 0)
   );
END counter;

代码文件（付费下载）
