  • 9-36V输入，1.5KV隔离5V/3W单路输出解决方案

9-36V输入，1.5KV隔离5V/3W单路输出解决方案

2023/02/15
941
3.70 MB
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

请登录后查看文档预览

登录
点赞 评论
  • 资料介绍
  • 推荐器件
  • 相关推荐
  • 电子产业图谱
申请入驻 产业图谱

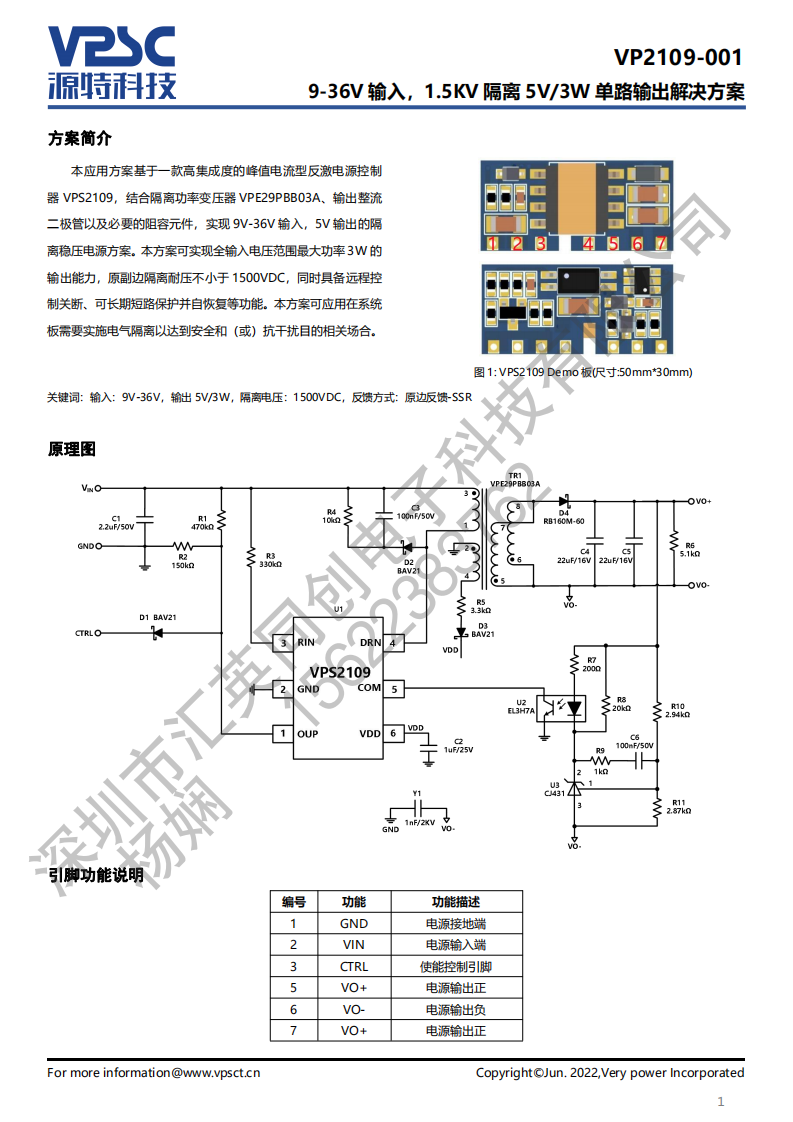

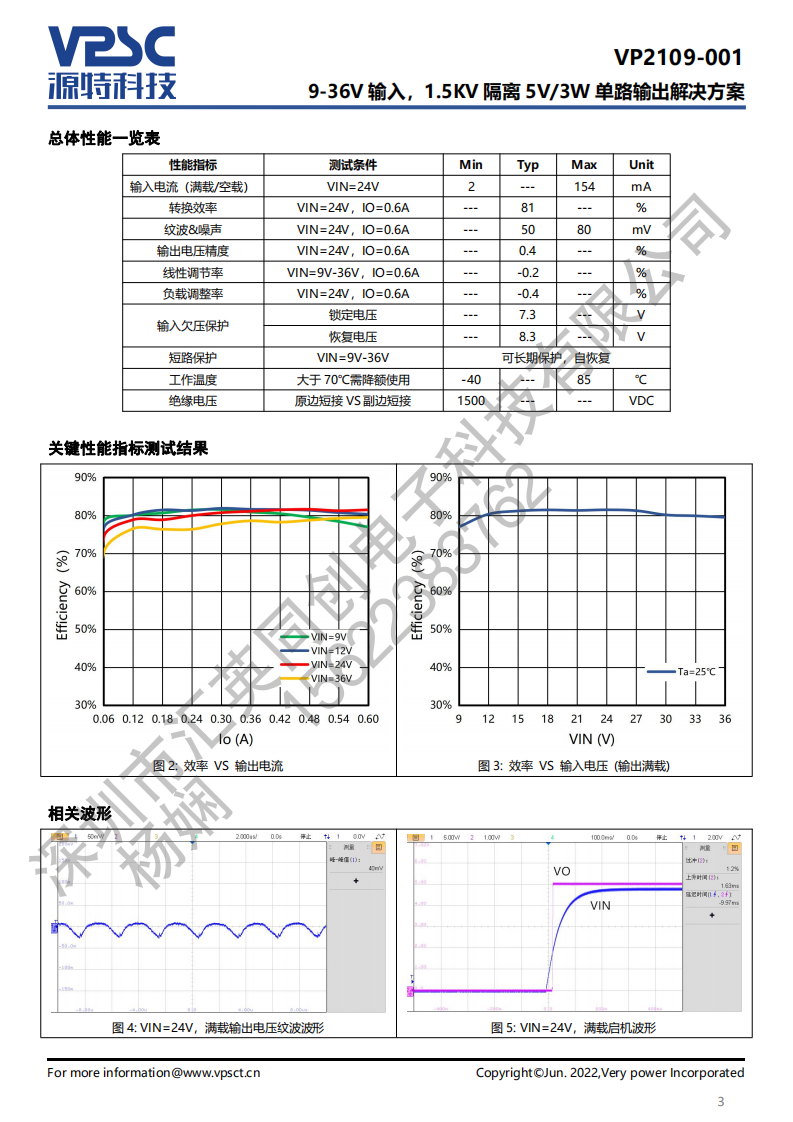

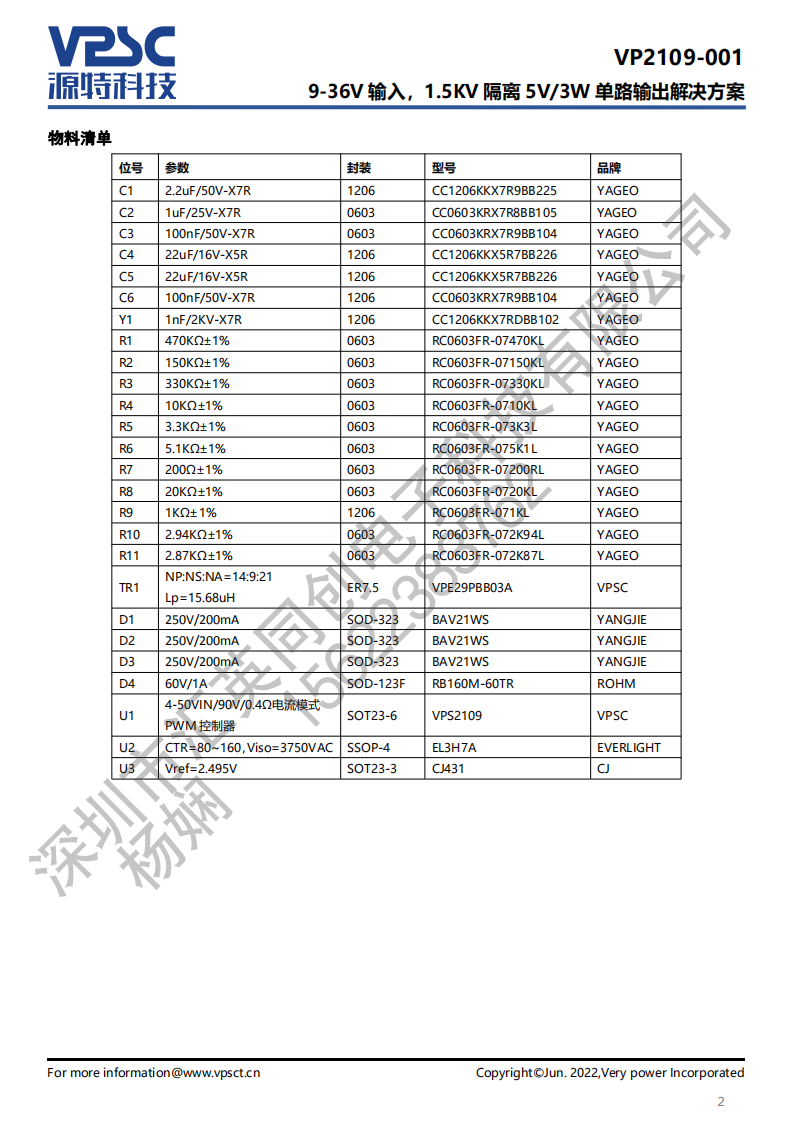

本应用方案基于一款高集成度的峰值电流型反激电源控制器 VPS2109，结合隔离功率变压器 VPE29PBB03A、输出整流二极管以及必要的阻容元件，实现 9V-36V 输入，5V 输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率 3W 的输出能力，原副边隔离耐压不小于 1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和(或)抗干扰目的相关场合。

推荐器件

更多器件
器件型号 数量 器件厂商 器件描述 数据手册 ECAD模型 风险等级 参考价格 更多信息
80LET 1 Eaton Corporation Electric Fuse, 80A, 240VAC, 150VDC, 200000A (IR), Inline/holder,
$26.58 查看
0215004.MXP 1 Littelfuse Inc Electric Fuse, Time Lag Blow, 4A, 250VAC, 250VDC, 1500A (IR), Inline/holder, 5x20mm, ROHS COMPLIANT
$1.85 查看
VL-2020/HFN 1 Panasonic Electronic Components Secondary Battery, Vanadium Pentoxide Lithium, 2020, 3V, 0.02Ah
$2.83 查看
原创声明：本文为深圳市汇英同创电子科技有限公司原创内容，未经书面授权，不得以任何方式加以使用。 转载合作
