VP2103-002 9-36V输入,1.5KV隔离5V/6W单路输出解决方案

06/17 14:10
1082
3.77 MB
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

请登录后查看文档预览

登录
  • 资料介绍
  • 推荐器件
  • 相关推荐
  • 电子产业图谱
申请入驻 产业图谱

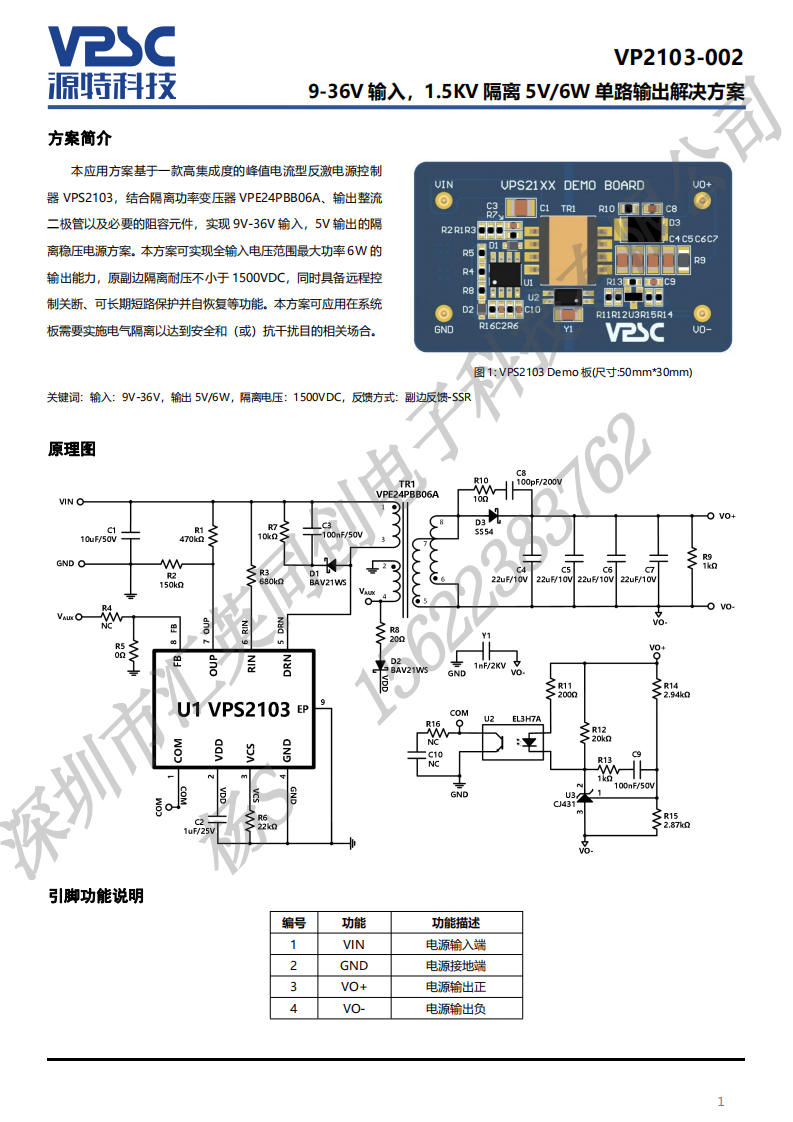

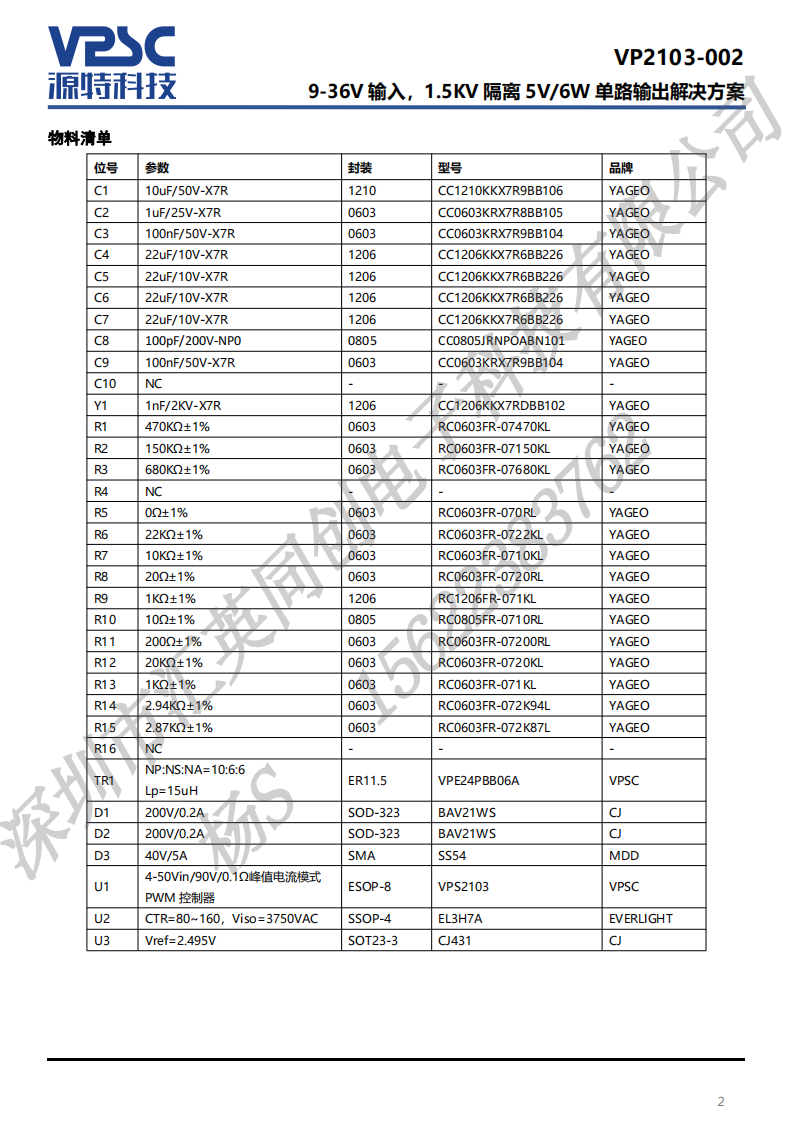

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103,结合隔离功率变压器VPE24PBB06A、输出整流二极管以及必要的阻容元件,实现9V-36V输入,5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力,原副边隔离耐压不小于1500VDC,同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和(或)抗干扰目的相关场合。
