扫码加入VP2103-014 18-36V输入，1.5KV隔离5V/3W单路输出解决方案
3.43 MB

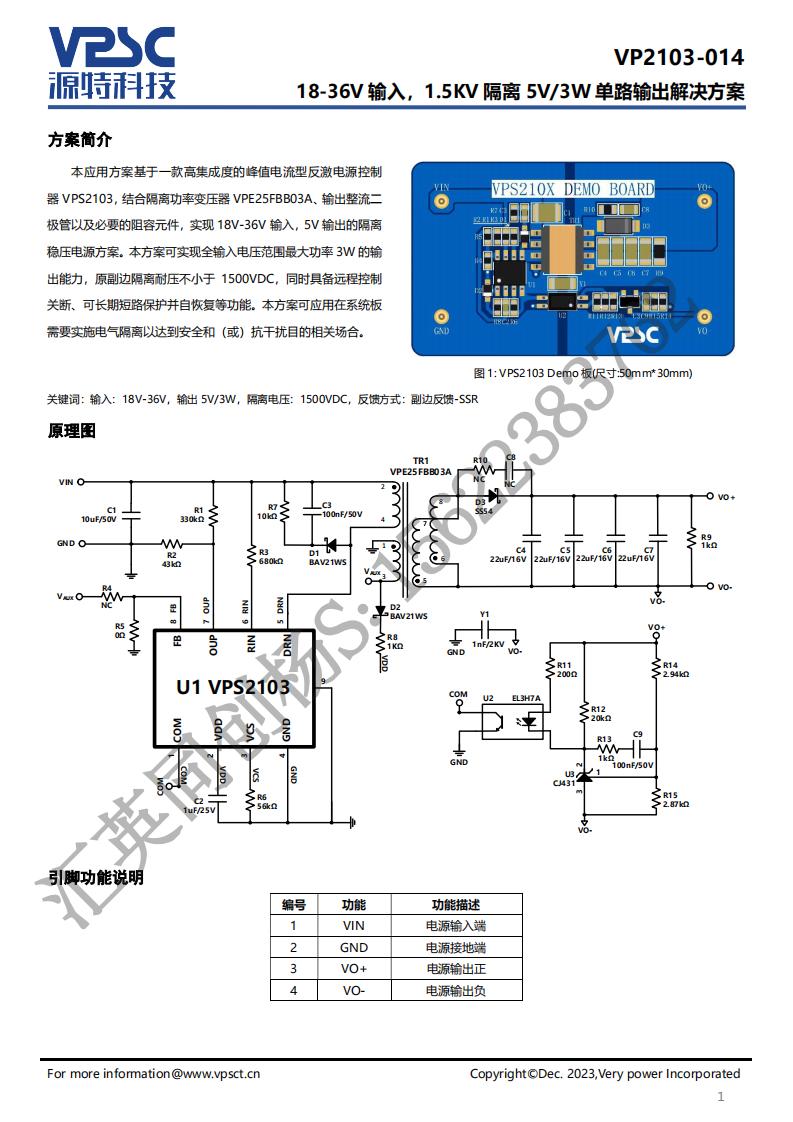

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE25FBB03A、输出整流二极管以及必要的阻容元件，实现18V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率3W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| 808-AG11D-ESL-LF | 1 | TE Connectivity | DIP8, IC SOCKET, LEAD FREE |
|
|
$1.55 | 查看 | |
| IL4208 | 1 | Vishay Intertechnologies | Triac Output Optocoupler, 1-Element, 5300V Isolation, DIP-6 |
|
|
$3.34 | 查看 | |
| HMC659LC5 | 1 | Hittite Microwave Corp | Wide Band Medium Power Amplifier, 0MHz Min, 15000MHz Max, 1 Func, 5 X 5 MM, ROHS COMPLIANT, CERAMIC, SMT, 32 PIN |
|
|
$340.86 | 查看 |
