扫码加入VP2103-050 9-36V输入，1.5KV隔离±12V/6W双路输出解决方案
4.51 MB

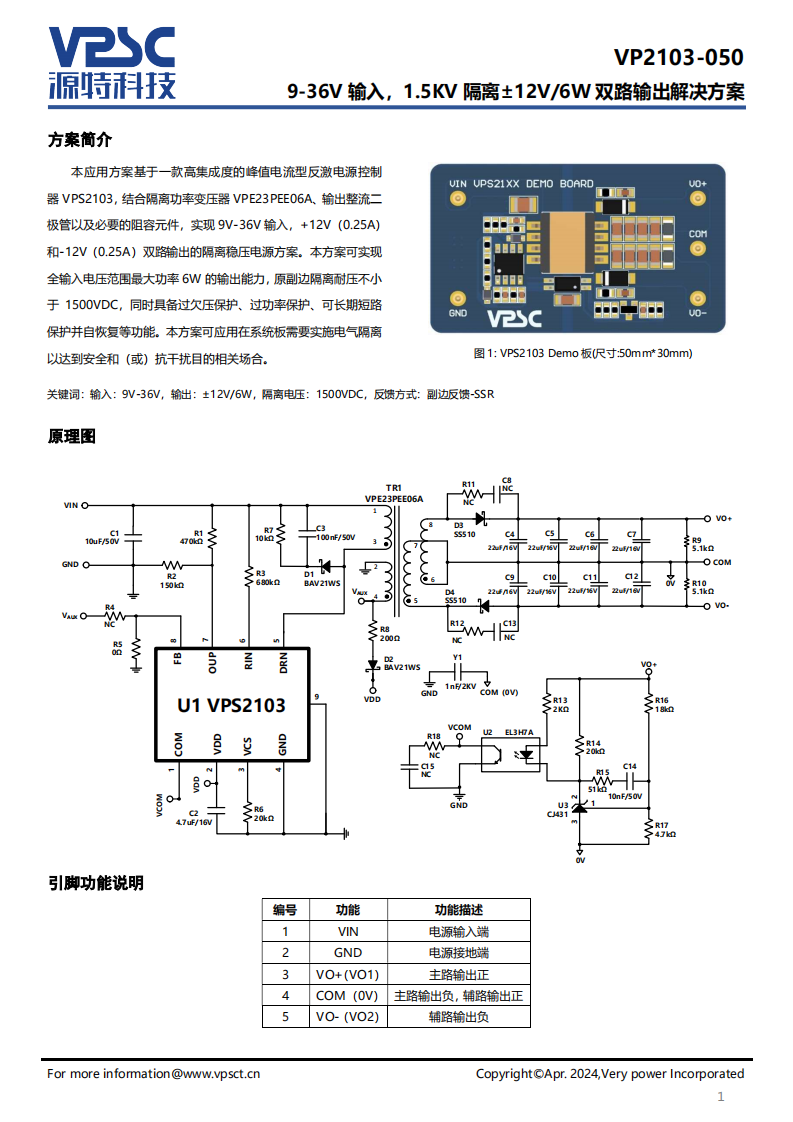

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PEE06A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，+12V（0.25A）和-12V（0.25A）双路输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于1500VDC，同时具备过欠压保护、过功率保护、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| RBO40-40G-TR | 1 | STMicroelectronics | REVERSED BATTERY AND OVERVOLTAGE PROTECTION CIRCUIT (RBO) |
|
|
$3.77 | 查看 | |
| 10M25SAE144C8G | 1 | Intel Corporation | Field Programmable Gate Array, PQFP144, 22 X 22 MM, 0.50 MM PITCH, ROHS COMPLIANT, PLASTIC, EQFP-144 |
|
|
$48.6 | 查看 | |
| ABS13-32.768KHZ-T | 1 | Abracon Corporation | CRYSTAL 32.7680KHZ 12.5PF SMD |
|
|
$0.57 | 查看 |
