扫码加入VP2103-054 9-36V输入，3KV隔离±15V/6W双路输出解决方案
4.36 MB

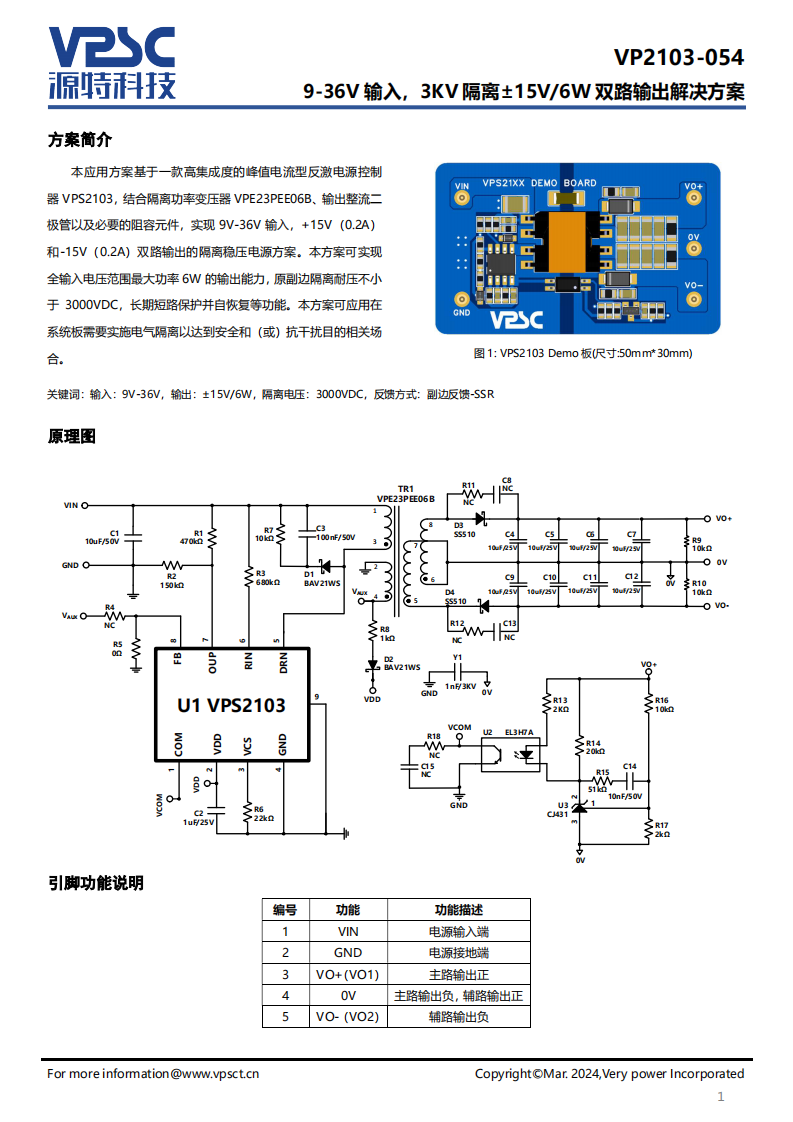

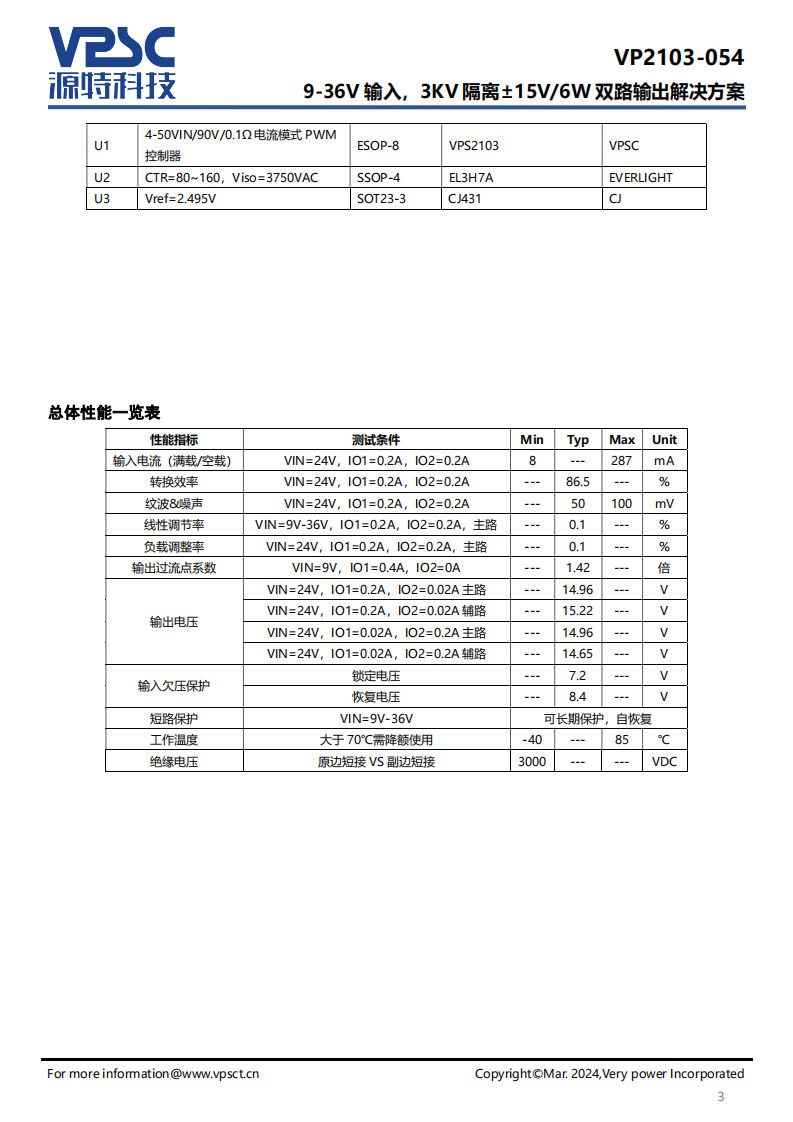

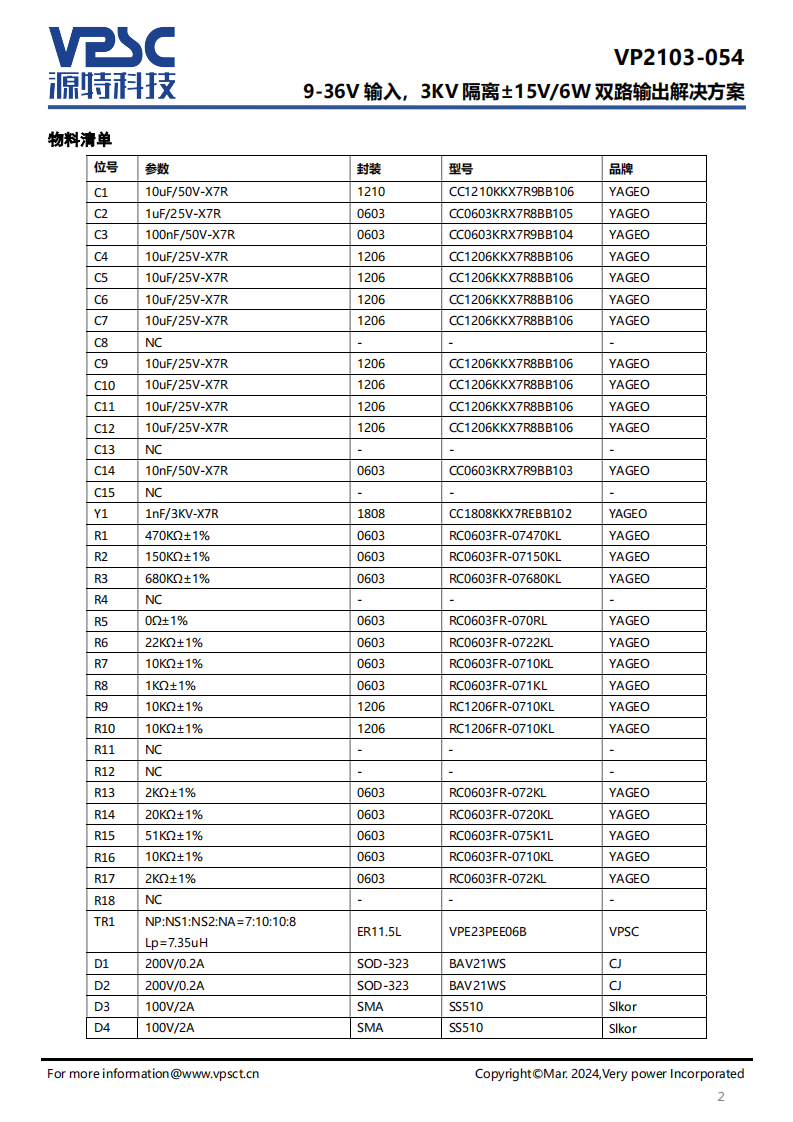

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2103，结合隔离功率变压器VPE23PEE06B、输出整流二极管以及必要的阻容元件，实现9V-36V输入，+15V（0.2A）和-15V（0.2A）双路输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于3000VDC，长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| L6206QTR | 1 | STMicroelectronics | DMOS dual full bridge driver |
|
|
$6.72 | 查看 | |
| 0022232021 | 1 | Molex | Board Connector, 2 Contact(s), 1 Row(s), Male, Straight, Solder Terminal, LOW HALOGEN, ROHS AND REACH COMPLIANT |
|
|
$0.29 | 查看 | |
| FDA2100BLV | 1 | STMicroelectronics | 2 x 180 W / 1 x 300 W PWM digital input automotive power amplifier with built-in diagnostics features and step-up drive |
|
|
$10.66 | 查看 |
