扫码加入VPS2107-003 18-75V输入，1.5KV隔离12V/5V/3W双路输出解决方案
5.48 MB

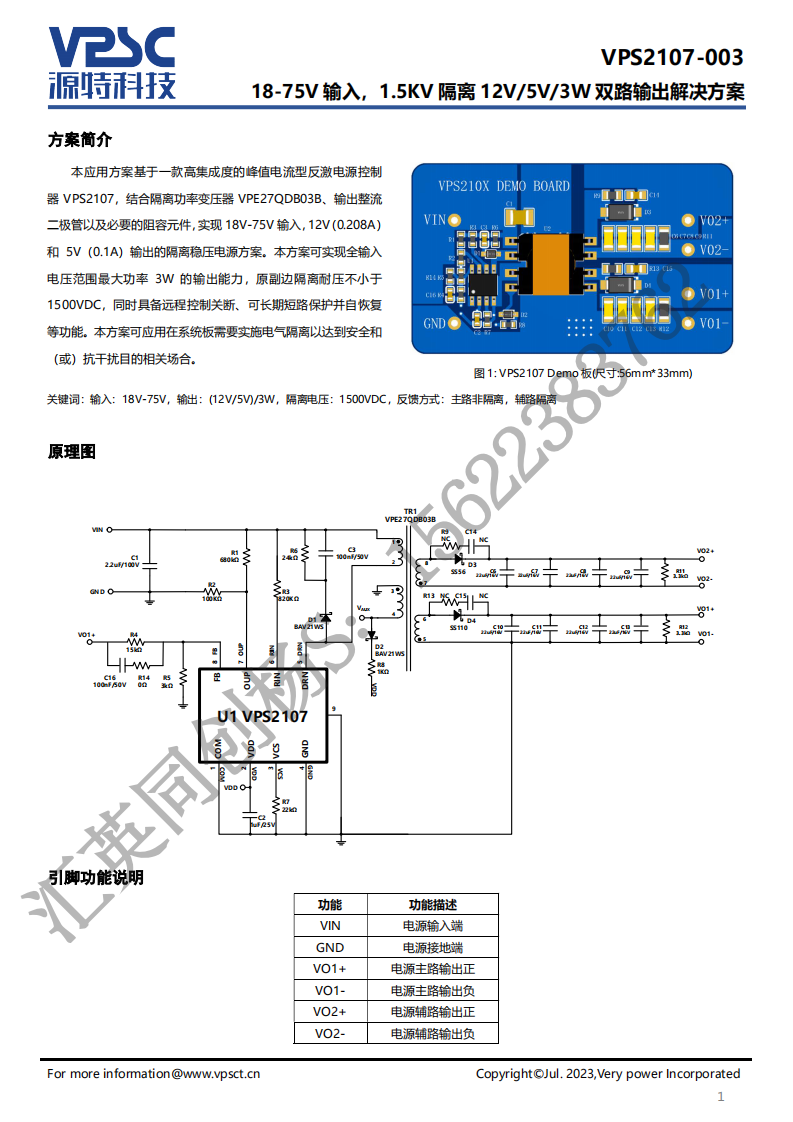

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2107，结合隔离功率变压器VPE27QDB03B、输出整流二极管以及必要的阻容元件，实现18V-75V输入，12V（0.208A）和5V（0.1A）输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率3W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| KSZ8895RQXI | 1 | Microchip Technology Inc | DATACOM, ETHERNET TRANSCEIVER |
|
|
$5.98 | 查看 | |
| 3413.0331.22 | 1 | Schurter Electronic Components | Electric Fuse, Slow Blow, 20A, 32VAC, 63VDC, 100A (IR), Surface Mount, HALOGEN FREE AND ROHS COMPLIANT |
|
|
$0.48 | 查看 | |
| AT24CM02-SSHD-T | 1 | Atmel Corporation | EEPROM, 256KX8, Serial, CMOS, PDSO8, 0.150 INCH, GREEN, PLASTIC, MS-012AA, SOIC-8 |
|
|
$2.44 | 查看 |
