扫码加入VP2109-001 9-36V输入，1.5KV隔离5V/3W单路输出解决方案
3.70 MB

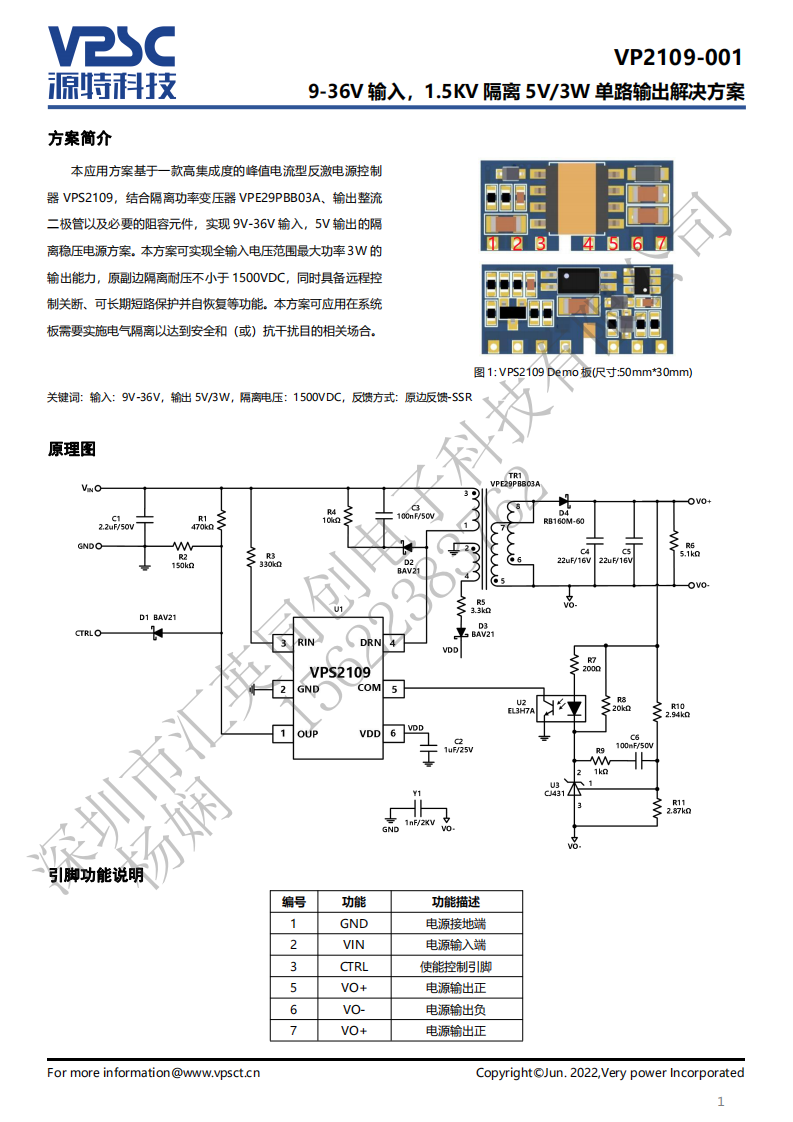

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPS2109，结合隔离功率变压器VPE29PBB03A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率3W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| 0430251000 | 1 | Molex | Board Connector, 10 Contact(s), 2 Row(s), Female, Straight, Crimp Terminal, Receptacle, LOW HALOGEN, ROHS AND REACH COMPLIANT |
|
|
$0.93 | 查看 | |
| 08-52-0071 | 1 | Molex | Wire Terminal, LEAD FREE |
|
|
$0.06 | 查看 | |
| TAS5411QPWPRQ1 | 1 | Texas Instruments | Automotive, 8-W, 1-ch, 4.5- to 18-V analog input Class-D audio amplifier w/ I<sup>2</sup>C diag & load dump 16-HTSSOP -40 to 125 |
|
|
暂无数据 | 查看 |
