扫码加入VP2187B-016 4.5-9V输入，3KV隔离12V/6W单路输出解决方案
5.22 MB

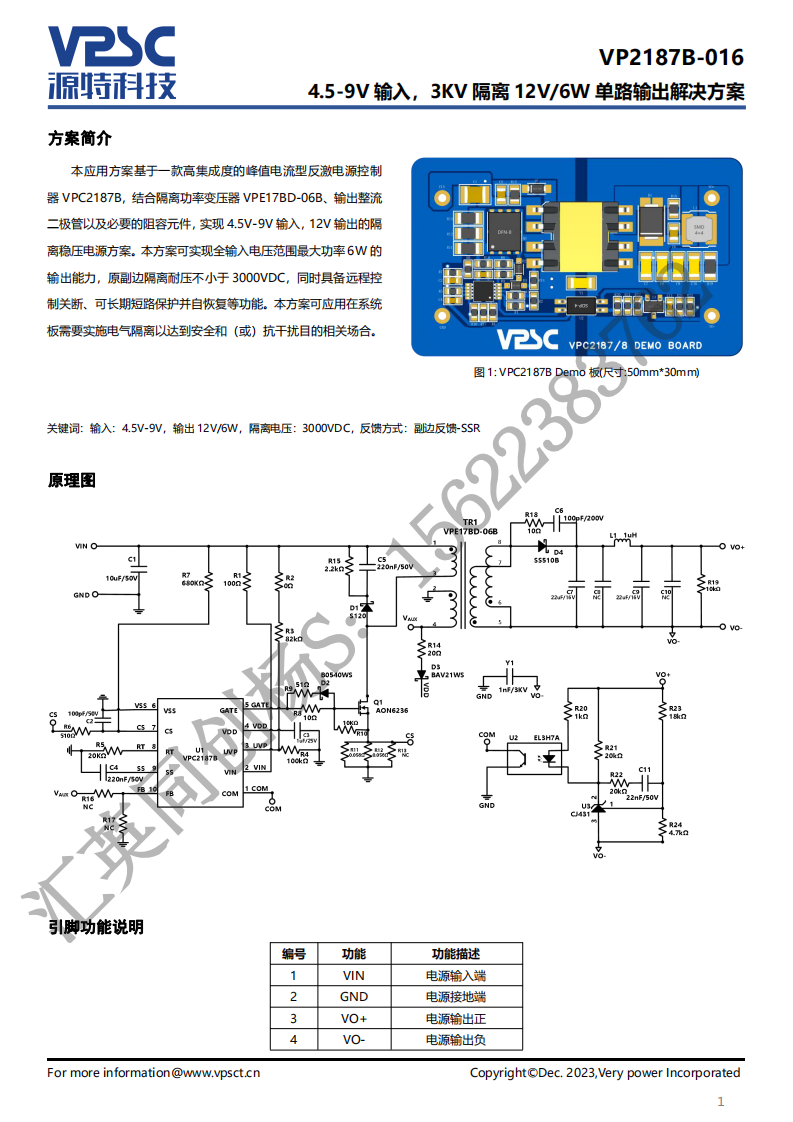

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2187B，结合隔离功率变压器VPE17BD-06B、输出整流二极管以及必要的阻容元件，实现4.5V-9V输入，12V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率6W的输出能力，原副边隔离耐压不小于3000VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| LTC6908IDCB-1#TRMPBF | 1 | Linear Technology | LTC6908 - Dual Output Oscillator with Spread Spectrum Modulation; Package: DFN; Pins: 6; Temperature Range: -40°C to 85°C |
|
|
$2.84 | 查看 | |
| 0530470610 | 1 | Molex | Board Connector, 6 Contact(s), 1 Row(s), Male, Straight, Solder Terminal, ROHS COMPLIANT |
|
|
$0.75 | 查看 | |
| SS14-E3/61T | 1 | Vishay Intertechnologies | Diode Schottky 40V 1A 2-Pin SMA T/R |
|
|
$0.08 | 查看 |
