扫码加入VP2188-003 9-36V输入，1.5KV隔离5V/20W单路输出解决方案
716.79 KB

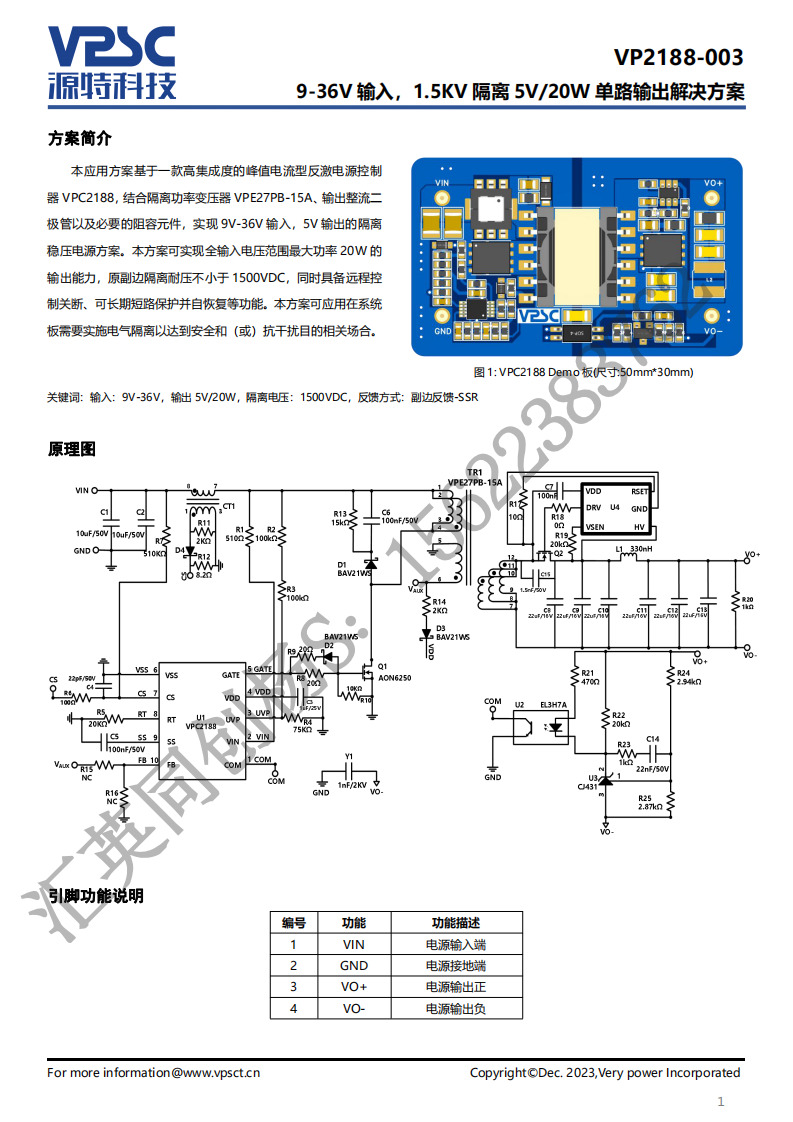

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2188，结合隔离功率变压器VPE27PB-15A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率20W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| TQ2SA-24V | 1 | Panasonic Electronic Components | Power/Signal Relay, 2 Form C, DPDT, Momentary, 0.008A (Coil), 24VDC (Coil), 200mW (Coil), 2A (Contact), 220VDC (Contact), DC Input, Random, AC/DC Output, Surface Mount-Straight, ROHS COMPLIANT |
|
|
$3.64 | 查看 | |
| 0008701039 | 1 | Molex | Wire Terminal, 0.33mm2, HALOGEN FREE AND ROHS COMPLIANT |
|
|
暂无数据 | 查看 | |
| TPS82084SILR | 1 | Texas Instruments | 2-A, High-efficiency step-down converter module with integrated inductor 8-uSiP -40 to 125 |
|
|
$3.96 | 查看 |
