扫码加入VP2188B-002 36-72V输入，1.5KV隔离24V/48W单路输出解决方案
2.42 MB

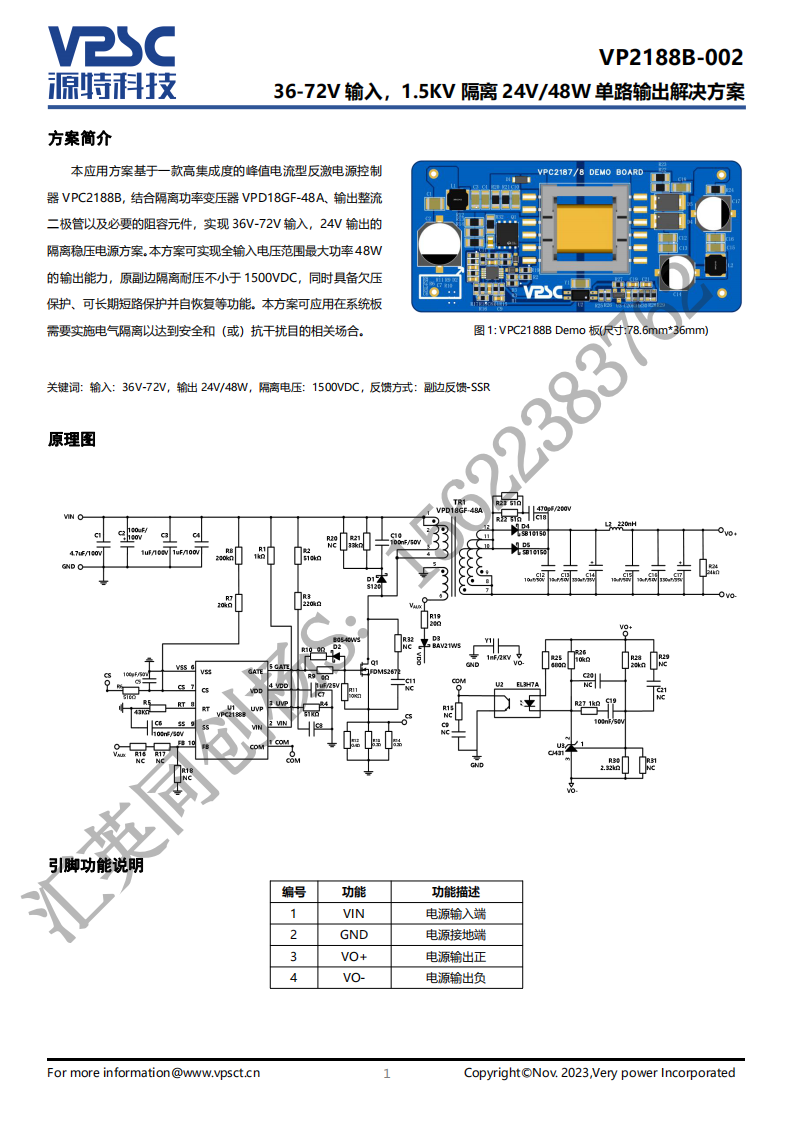

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2188B，结合隔离功率变压器VPD18GF-48A、输出整流二极管以及必要的阻容元件，实现36V-72V输入，24V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率48W的输出能力，原副边隔离耐压不小于1500VDC，同时具备欠压保护、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| 1N4148 | 1 | Daco Semiconductor Co Ltd | Rectifier Diode, 1 Element, 0.15A, 100V V(RRM), Silicon, DO-35, GLASS PACKAGE-2 |
|
|
$0.06 | 查看 | |
| G5V-2-DC12 | 1 | OMRON Corporation | Power/Signal Relay, 2 Form C, DPDT, Momentary, 0.042A (Coil), 12VDC (Coil), 500mW (Coil), 2A (Contact), 125VDC (Contact), DC Input, Random, AC/DC Output, Through Hole-Straight Mount, ROHS COMPLIANT |
|
|
$2.89 | 查看 | |
| 74HC595D,118 | 1 | NXP Semiconductors | 74HC(T)595 - 8-bit serial-in, serial or parallel-out shift register with output latches; 3-state SOP 16-Pin |
|
|
$0.44 | 查看 |
