扫码加入VP2188B-004 9-36V输入，1.5KV隔离5V/30W单路输出解决方案
3.33 MB

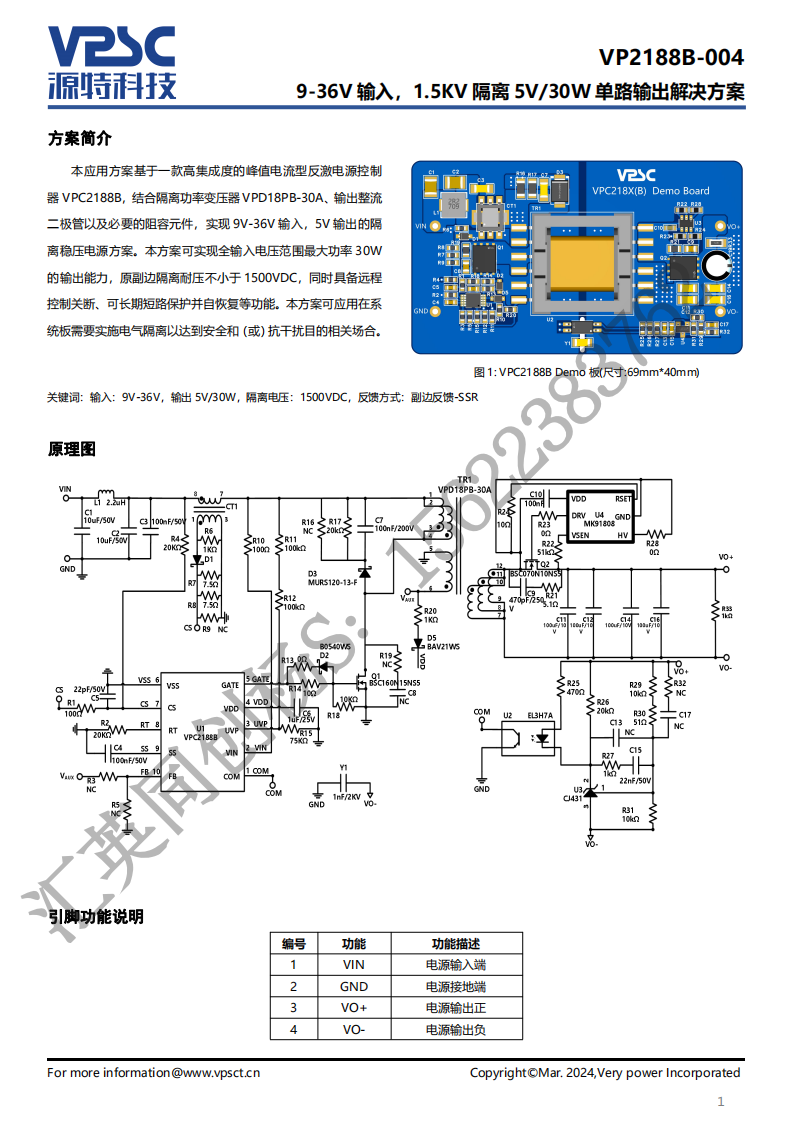

本应用方案基于一款高集成度的峰值电流型反激电源控制器VPC2188B，结合隔离功率变压器VPD18PB-30A、输出整流二极管以及必要的阻容元件，实现9V-36V输入，5V输出的隔离稳压电源方案。本方案可实现全输入电压范围最大功率30W的输出能力，原副边隔离耐压不小于1500VDC，同时具备远程控制关断、可长期短路保护并自恢复等功能。本方案可应用在系统板需要实施电气隔离以达到安全和（或）抗干扰目的相关场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| PVT422SPBF | 1 | International Rectifier | Transistor Output SSR, 2-Channel, 4000V Isolation, LEAD FREE, PLASTIC, SURFCAE MOUNT, DIP-8 |
|
|
$8.57 | 查看 | |
| TPS54160DGQR | 1 | Texas Instruments | 3.5V to 60V Input, 1.5A Step-Down Converter with Eco-Mode 10-HVSSOP -40 to 150 |
|
|
$4.28 | 查看 | |
| CRCW12061K00FKEAHP | 1 | Vishay Intertechnologies | Fixed Resistor, Metal Glaze/thick Film, 0.75W, 1000ohm, 200V, 1% +/-Tol, 100ppm/Cel, Surface Mount, 1206, CHIP, HALOGEN FREE AND ROHS COMPLIANT |
|
|
$0.34 | 查看 |
