扫码加入VP8701B026 12V±10%输入，5KVAC隔离24V/2W单路输出解决方案
3.42 MB

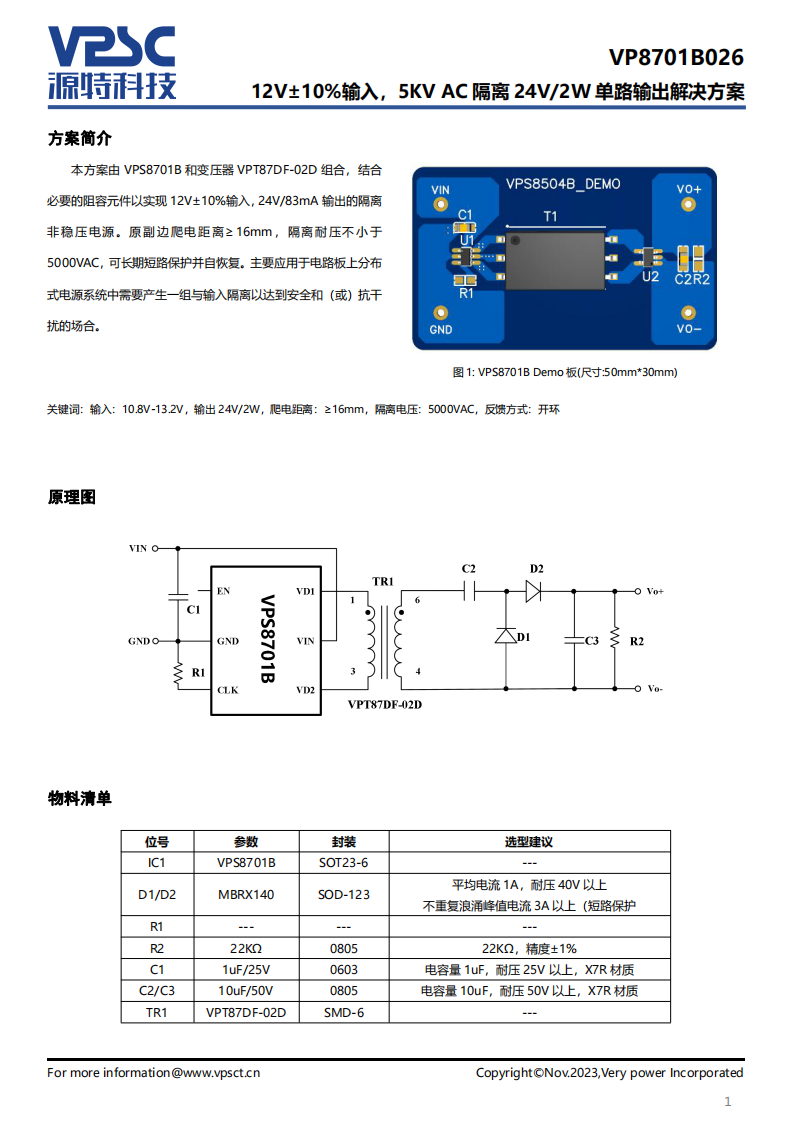

本方案由VPS8701B和变压器VPT87DF-02D组合，结合必要的阻容元件以实现12V±10%输入，24V/83mA输出的隔离非稳压电源。原副边爬电距离≥16mm，隔离耐压不小于5000VAC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| ATS08ASM-1E | 1 | CTS Corporation | Parallel - Fundamental Quartz Crystal, 8MHz Nom, GREEN, RESISTANCE WELDED, METAL, HC-49/US-SM, 2 PIN |
|
|
$0.59 | 查看 | |
| 219-2MSTR | 1 | CTS Corporation | Slide Dip Switch, 2 Switches, SPST, Latched, 0.1A, 20VDC, Solder Terminal, Surface Mount-straight, ROHS COMPLIANT |
|
|
$0.63 | 查看 | |
| DS2E-SL2-DC5V | 1 | Panasonic Electronic Components | Power/Signal Relay, DPDT, Latched, 0.036A (Coil), 5VDC (Coil), 180mW (Coil), 2A (Contact), 30VDC (Contact), DC Input, AC/DC Output, Through Hole-Straight Mount, ROHS COMPLIANT |
|
|
$6.22 | 查看 |
