华润微代理商 - 华润微授权佰祥电子为中国区华润微代理商，佰祥电子本期为大家带来华润微专为高压功率开关场景匠心打造的 Planar N-MOSFET——CS18N20A8RZ-G，以 200V 高耐压、0.12Ω 低导通电阻、18A 大电流、TO-220 通用封装等核心优势，破解高压开关场景中器件导通损耗高、开关速度慢、雪崩耐受能力弱、环保合规性不足的行业痛点。
一、原生适配：专为高压功率开关场景匠心定制
CS18N20A8RZ-G 并非普通 N-MOSFET 器件的简单设计，而是立足高压功率开关全场景使用需求的定制化 Planar 工艺研发，完美适配各类适配器功率开关电路、充电器电源模块、高压电源控制电路等设备，在低导通损耗、快速开关特性、高雪崩可靠性、环保合规、通用封装适配之间实现最优平衡，一站式提供 200V 额定耐压、0.12Ω 低导通电阻、18A 持续电流、Planar 先进工艺、100% 雪崩测试的完整功率开关一体化解决方案。
二、七大核心亮点，重新定义高压功率开关场景 N-MOSFET 应用标杆
先进 Planar 工艺，0.12Ω 低导阻降损耗
采用华润微自主研发的自对准 Planar 平面工艺，原生实现 0.12Ω 典型导通电阻，大幅降低高压开关场景下的器件导通损耗，直接提升电源转换效率；工艺优化器件沟道结构，减少电荷存储效应，兼顾低导通损耗与快速开关特性，完美适配高压适配器、充电器的高频开关需求；器件一致性优异，批量生产过程中电气参数波动小，保障整机产品性能稳定性。
200V 高耐压特性，高压场景稳定性拉满
额定漏源击穿电压 200V，耐压余量充足，完美适配 150-200V 高压功率控制的电压需求；击穿电压温度系数达 0.24V/℃，宽温域内耐压性能稳定，无明显参数漂移，有效抵御高压供电环境下的电压波动风险；器件经过严苛的高压应力测试，在适配器、充电器等复杂高压场景下运行更可靠，适配多场景电压动态变化需求。
18A 大电流承载，72A 脉冲超裕量
25℃工况下支持 18A 持续漏极电流，100℃高温环境下仍保持 11.3A 持续电流输出，充分满足高压功率开关场景的电流需求；25℃下脉冲漏极电流可达 72A，脉冲电流裕量充足，适配瞬时大电流功率控制场景；器件功率 dissipation 达 100W，25℃以上降额系数 0.8W/℃，大电流工况下温升控制优异，无需额外扩流器件即可稳定运行。
TO-220 通用封装，适配性强易量产

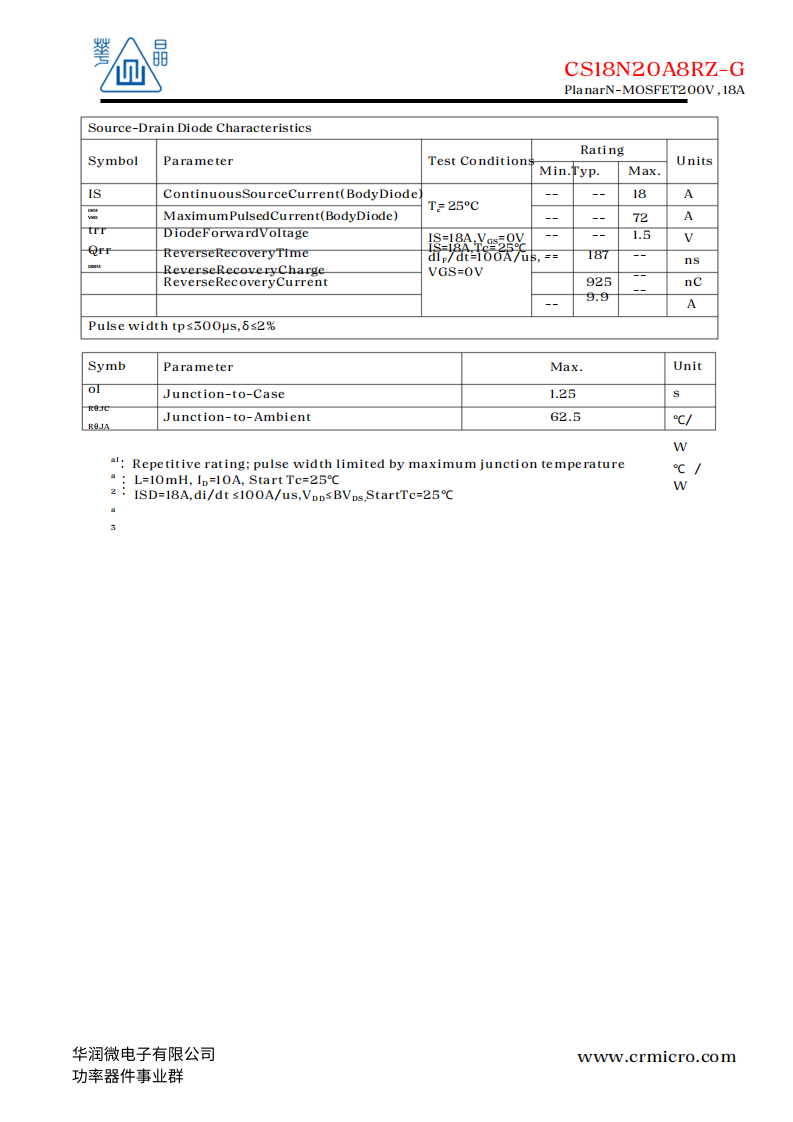

采用 TO-220 通用封装，兼容主流散热片安装方式，散热性能优异，结壳热阻仅 1.25℃/W，可快速散除高压开关工况下产生的热量；封装引脚布局标准化，完美兼容主流 SMT 贴片工艺与插件工艺，适配不同生产流程需求，量产良率高；TO-220 封装通用性强，可直接替换同规格其他品牌器件，降低产品升级与替换成本，缩短研发周期。
快速开关特性，低栅极电荷省驱动

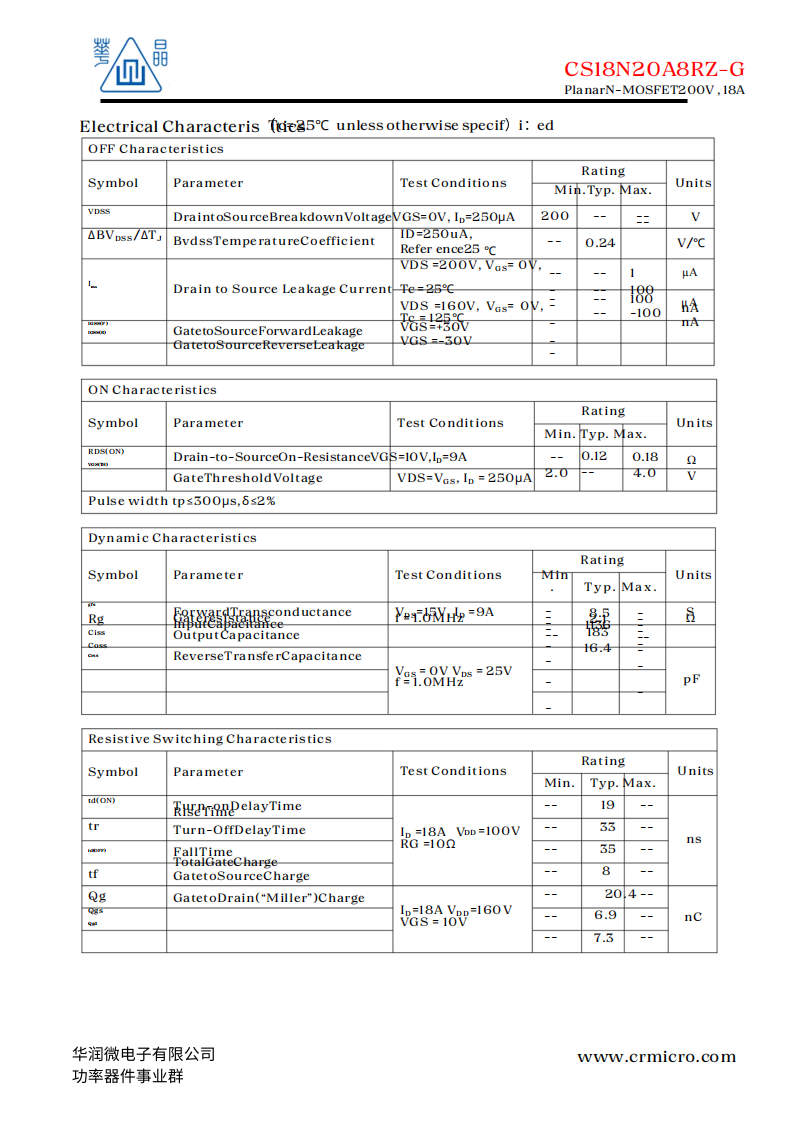

优化器件动态特性，栅极总电荷（Qg）典型值仅 20.4nC，反向传输电容（Crss）16.4pF，栅极驱动损耗大幅降低，开关响应速度快；开通延迟时间 19ns，关断延迟时间 35ns，上升时间 33ns，下降时间 8ns，高频开关性能优异，适配高压场景的高频化设计需求；低栅极电荷特性减少驱动芯片负荷，可搭配低成本驱动方案，简化外围驱动电路设计。
500mJ 高雪崩能量，全项严苛测试高可靠
单脉冲雪崩能量达 500mJ，经过 100% 单脉冲雪崩能量测试，抗浪涌、抗冲击能力突出，在电感负载开关等场景下可有效吸收瞬时能量，避免器件损坏；峰值二极管恢复 dv/dt 达 5.0V/ns，抗电压尖峰能力强，适配复杂高压开关环境；栅源极支持 ±30V 电压，过压耐受能力优异，在异常供电工况下可有效保护器件，全场景运行更安全。
环保合规设计，适配全球市场需求
采用无卤素环保设计，符合 RoHS 标准，有害物质含量严格控制在限值以内，适配全球环保法规要求；封装材料与工艺经过环保认证，满足高端电源产品的绿色生产需求；产品生产流程符合国际环保标准，可直接应用于出口型电子产品，无需额外进行环保整改，拓宽市场覆盖范围。
三、主流应用场景
- 适配器功率开关电路
- 充电器电源模块
- 高压电源控制电路
- 工业级高压功率开关
- 消费电子高压供电模块
- 电感负载开关电路
四、总结
CS18N20A8RZ-G 是一款采用先进 Planar 工艺、200V 高耐压、0.12Ω 低导通电阻、18A 大电流承载、TO-220 通用封装的高性能高压 N-MOSFET，在导通损耗、开关特性、雪崩可靠性、封装适配性、环保合规性上实现全维度突破，相比同类型产品更能满足高压功率开关场景的低损耗、高可靠、易量产应用需求，依托华润微在功率半导体领域的核心技术积累，成为高压功率开关场景 N-MOSFET 应用的标杆之选。
佰祥电子作为华润微官方授权代理商，常备 CS18N20A8RZ-G 原厂现货，可提供完整规格书、定制化应用方案、全流程硬件调试指导、样品快速申请及大规模量产技术支持，正品保障、价格优势显著、交货周期短，助力客户高压功率相关产品高效开发、稳定量产、快速抢占市场。
面向功率半导体市场高压化、高频化、环保化、高可靠的发展趋势，CS18N20A8RZ-G 以 200V 高耐压、0.12Ω 低导通电阻、18A 大电流、500mJ 高雪崩能量、TO-220 通用封装、快速开关特性、环保合规设计的核心优势，成为高压功率开关场景 N-MOSFET 应用的全新标杆方案。
